日立YPVF故障详解

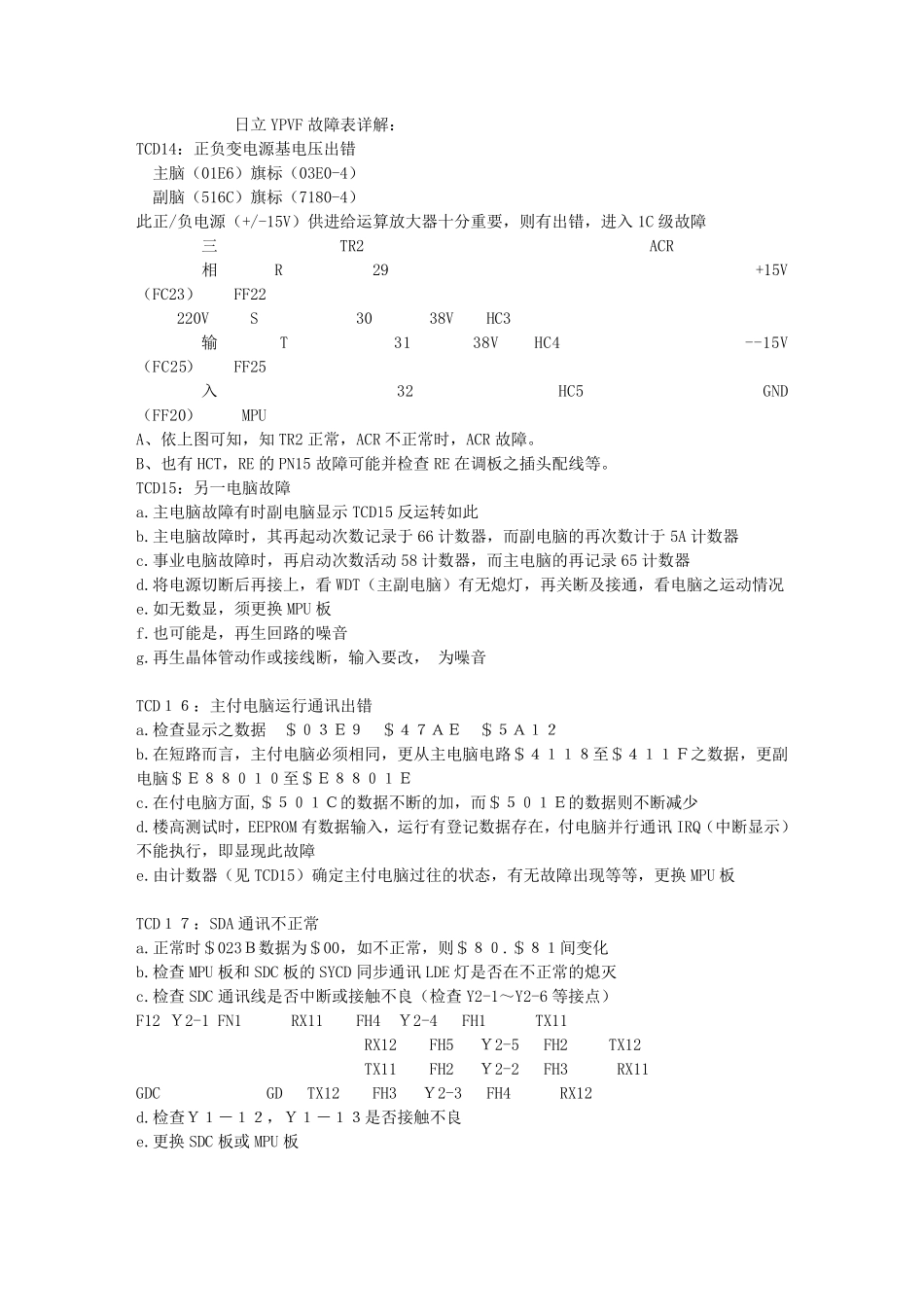

日立YPVF 故障表详解： TCD14：正负变电源基电压出错 主脑（01E6）旗标（03E0-4） 副脑（516C）旗标（7180-4） 此正/负电源（+/-15V）供进给运算放大器十分重要，则有出错，进入1C 级故障 三 TR2 ACR 相 R 29 +15V（FC23） FF22 220V S 30 38V HC3 输 T 31 38V HC4 --15V（FC25） FF25 入 32 HC5 GND（FF20） MPU A、依上图可知，知 TR2 正常，ACR 不正常时，ACR 故障。 B、也有HCT，RE 的 PN15 故障可能并检查 RE 在调板之插头配线等。 TCD15：另一电脑故障 a.主电脑故障有时副电脑显示 TCD15 反运转如此 b.主电脑故障时，其再起动次数记录于 66 计数器，而副电脑的再次数计于 5A 计数器 c.事业电脑故障时，再启动次数活动 58 计数器，而主电脑的再记录 65 计数器 d.将电源切断后再接上，看 WDT（主副电脑）有无熄灯，再关断及接通，看电脑之运动情况 e.如无数显，须更换 MPU 板 f.也可能是，再生回路的噪音 g.再生晶体管动作或接线断，输入要改， 为噪音 TCD１６：主付电脑运行通讯出错 a.检查显示之数据 ＄０３Ｅ９ ＄４７ＡＥ ＄５Ａ１２ b.在短路而言，主付电脑必须相同，更从主电脑电路＄４１１８至＄４１１Ｆ之数据，更副电脑＄Ｅ８８０１０至＄Ｅ８８０１Ｅ c.在付电脑方面,＄５０１Ｃ的数据不断的加，而＄５０１Ｅ的数据则不断减少 d.楼高测试时，EEPROM 有数据输入，运行有登记数据存在，付电脑并行通讯 IRQ（中断显示）不能执行，即 显现 此故障 e.由 计数器（见 TCD15）确 定 主付电脑过 往 的状 态 ，有无故障出现 等等，更换 MPU 板 TCD１７：SDA 通讯不正常 a.正常时＄023Ｂ 数据为＄00，如不正常，则＄８０.＄８１间 变化 b.检查 MPU 板和 SDC 板的 SYCD 同步 通讯 LDE 灯是否 在不正常的熄灭 c.检查 SDC 通讯线是否 中断或接触 不良 （检查 Y2-1～ Y2-6 等接点 ） F12 Ｙ 2-1 FN1 RX11 FH4 Ｙ 2-4 FH1 TX11 RX12 FH5 Ｙ 2-5 FH2 TX12 TX11 FH2 Ｙ 2-2 FH3 RX11 GDC GD TX12 FH3 Ｙ 2-3 FH4 RX12 d.检查Ｙ １－ １２，Ｙ １－ １３是否 接触 不良 e.更换 SDC 板或 MPU 板 TCD２０：二重输入缓冲器故障 如一讯号同时从两个对立输入缓冲器而进入主付电脑时，即为不正常，如愿0.2 秒即出现故障此码 a.检查FIO 板MPU 之连接插插入状态，是否断线、接触不良等 b...
