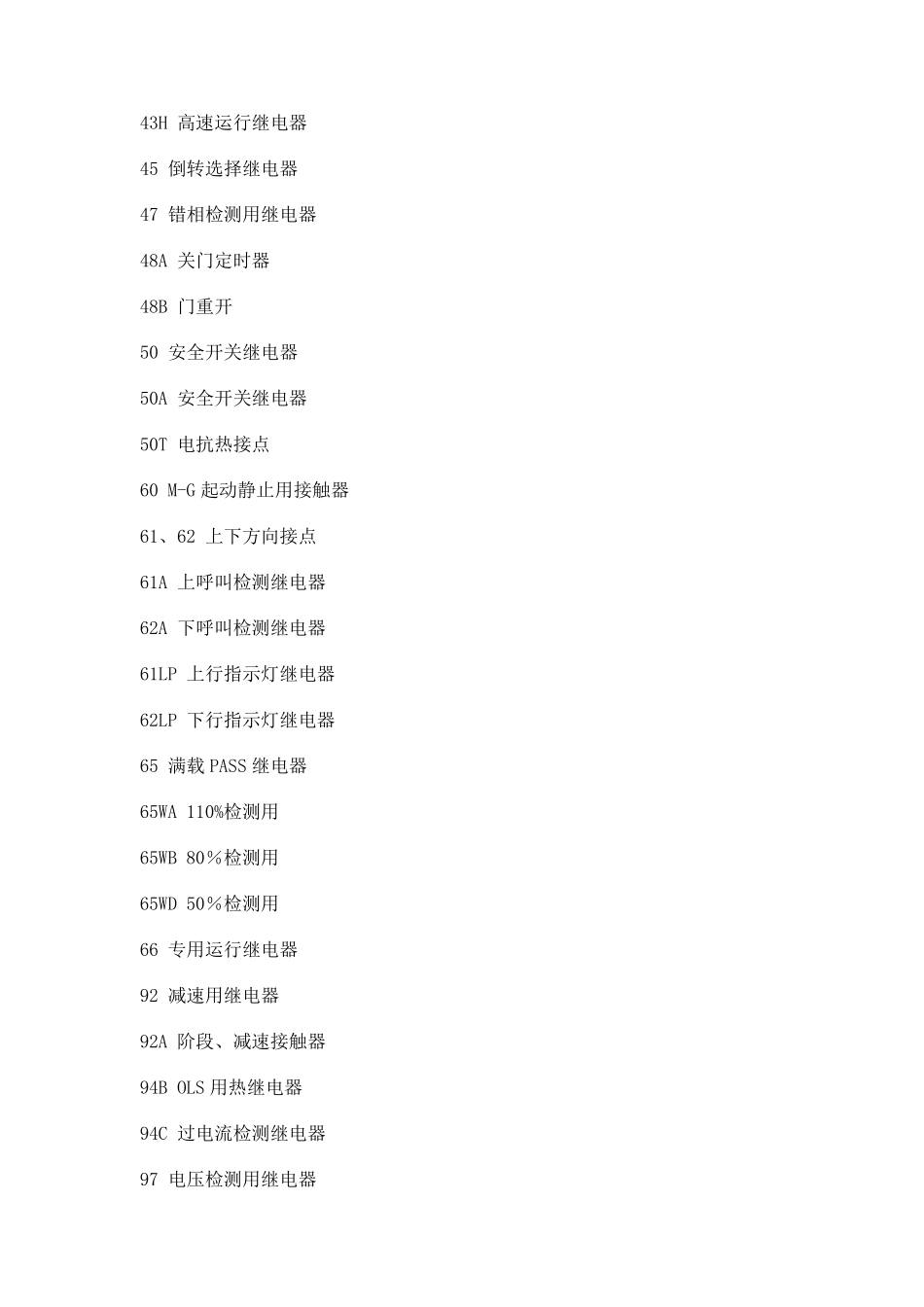

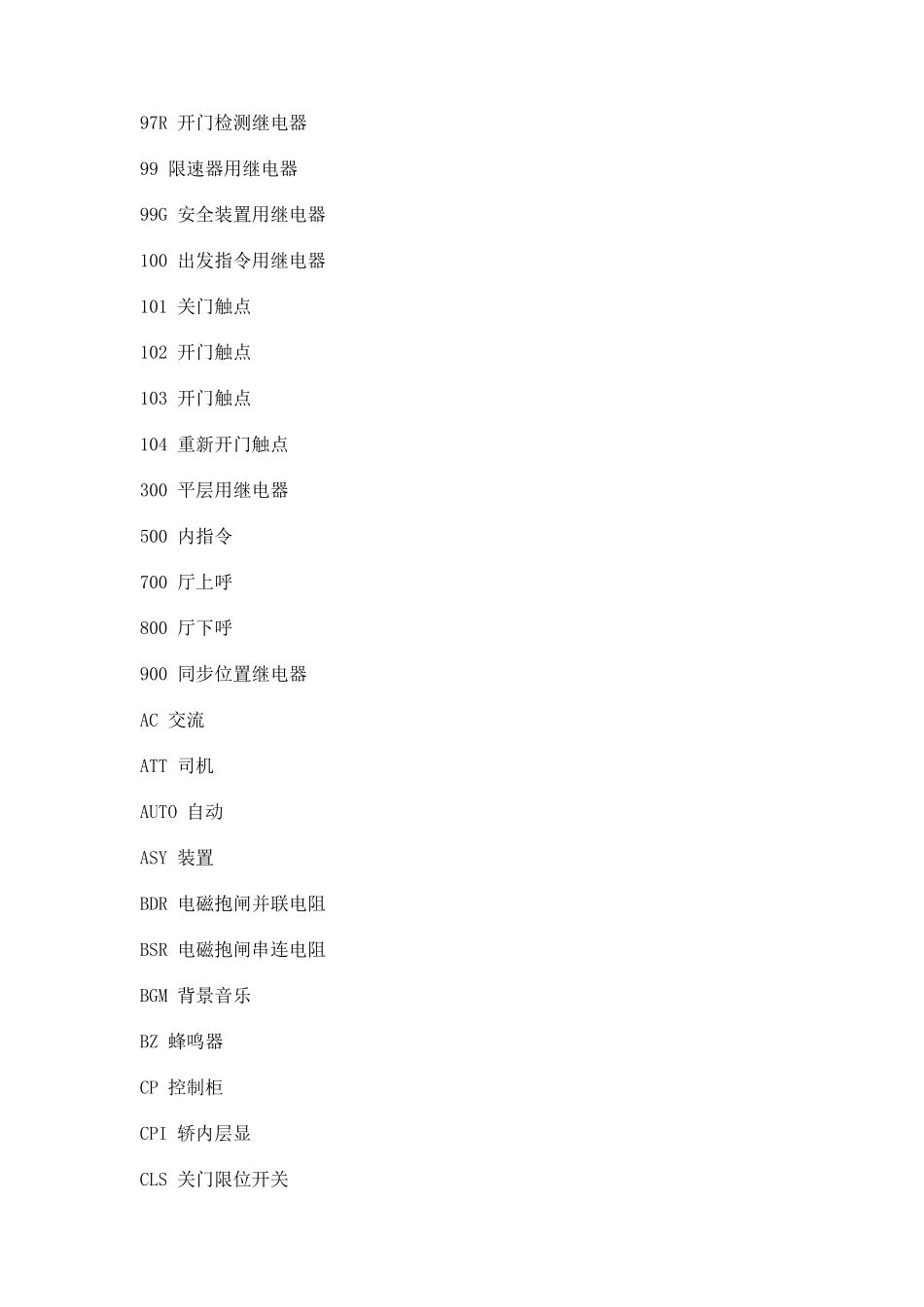

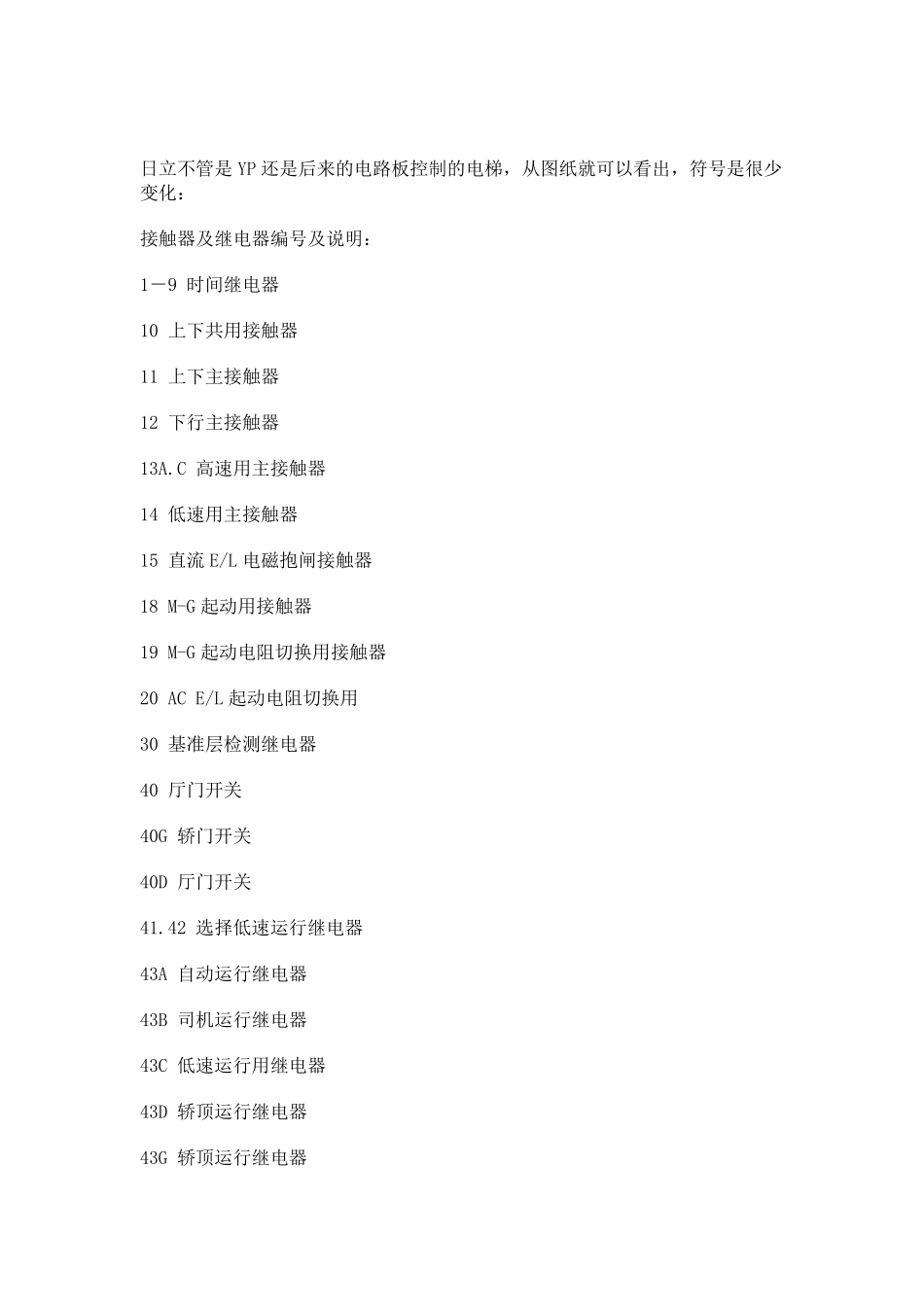

日立不管是YP 还是后来的电路板控制的电梯，从图纸就可以看出，符号是很少变化： 接触器及继电器编号及说明： 1－9 时间继电器 10 上下共用接触器 11 上下主接触器 12 下行主接触器 13A.C 高速用主接触器 14 低速用主接触器 15 直流 E/L 电磁抱闸接触器 18 M-G 起动用接触器 19 M-G 起动电阻切换用接触器 20 AC E/L 起动电阻切换用 30 基准层检测继电器 40 厅门开关 40G 轿门开关 40D 厅门开关 41.42 选择低速运行继电器 43A 自动运行继电器 43B 司机运行继电器 43C 低速运行用继电器 43D 轿顶运行继电器 43G 轿顶运行继电器 43H 高速运行继电器 45 倒转选择继电器 47 错相检测用继电器 48A 关门定时器 48B 门重开 50 安全开关继电器 50A 安全开关继电器 50T 电抗热接点 60 M-G 起动静止用接触器 61、62 上下方向接点 61A 上呼叫检测继电器 62A 下呼叫检测继电器 61LP 上行指示灯继电器 62LP 下行指示灯继电器 65 满载 PASS 继电器 65WA 110%检测用 65WB 80％检测用 65WD 50％检测用 66 专用运行继电器 92 减速用继电器 92A 阶段、减速接触器 94B OLS 用热继电器 94C 过电流检测继电器 97 电压检测用继电器 97R 开门检测继电器 99 限速器用继电器 99G 安全装置用继电器 100 出发指令用继电器 101 关门触点 102 开门触点 103 开门触点 104 重新开门触点 300 平层用继电器 500 内指令 700 厅上呼 800 厅下呼 900 同步位置继电器 AC 交流 ATT 司机 AUTO 自动 ASY 装置 BDR 电磁抱闸并联电阻 BSR 电磁抱闸串连电阻 BGM 背景音乐 BZ 蜂鸣器 CP 控制柜 CPI 轿内层显 CLS 关门限位开关 COC 切换开关 C.RES 轿内按钮复位，轿内呼梯取消 C.T 电流传感器 C.W.T 对重 CO 中分开 CTT 接触器 DC 直流 DS 厅门开关 DLS 下限位开关 DL,Mg 轿门锁装置 DMS 门机开关 DB 能耗制动 DR/MC 门机 DCO 门机切断开关 E.STOP 急停开关 LPS-602 电源装置 POWER SUPPLY 电源 F.CRS 选层器钢带开关 FLS 终端极限开关 FFB 无保险空气开关 NFB 无保险空气开关 F.CTR 选层器 GRS 限速器 GS 轿门开关 GOV 限速器 GD 有齿轮 GL 无齿轮 GONG 到站钟 IND 厅外层显 INDE 独立 IM 感应电机 J.BOX 中线盒 M 电机 MG.B 电磁抱闸 MHS 安全窗开关 OPB 操纵盘 OLS 开门限位开关 RY 继电器 S/W 开关 SDS 减速开关 SCS 安全钳开关 S.SHOE 安全触板 TR/MC 曳引机 W GEAR 涡轮 WD-80 80％负载开关 ULS 上限位开关 分享： 分享到新浪 Qing
