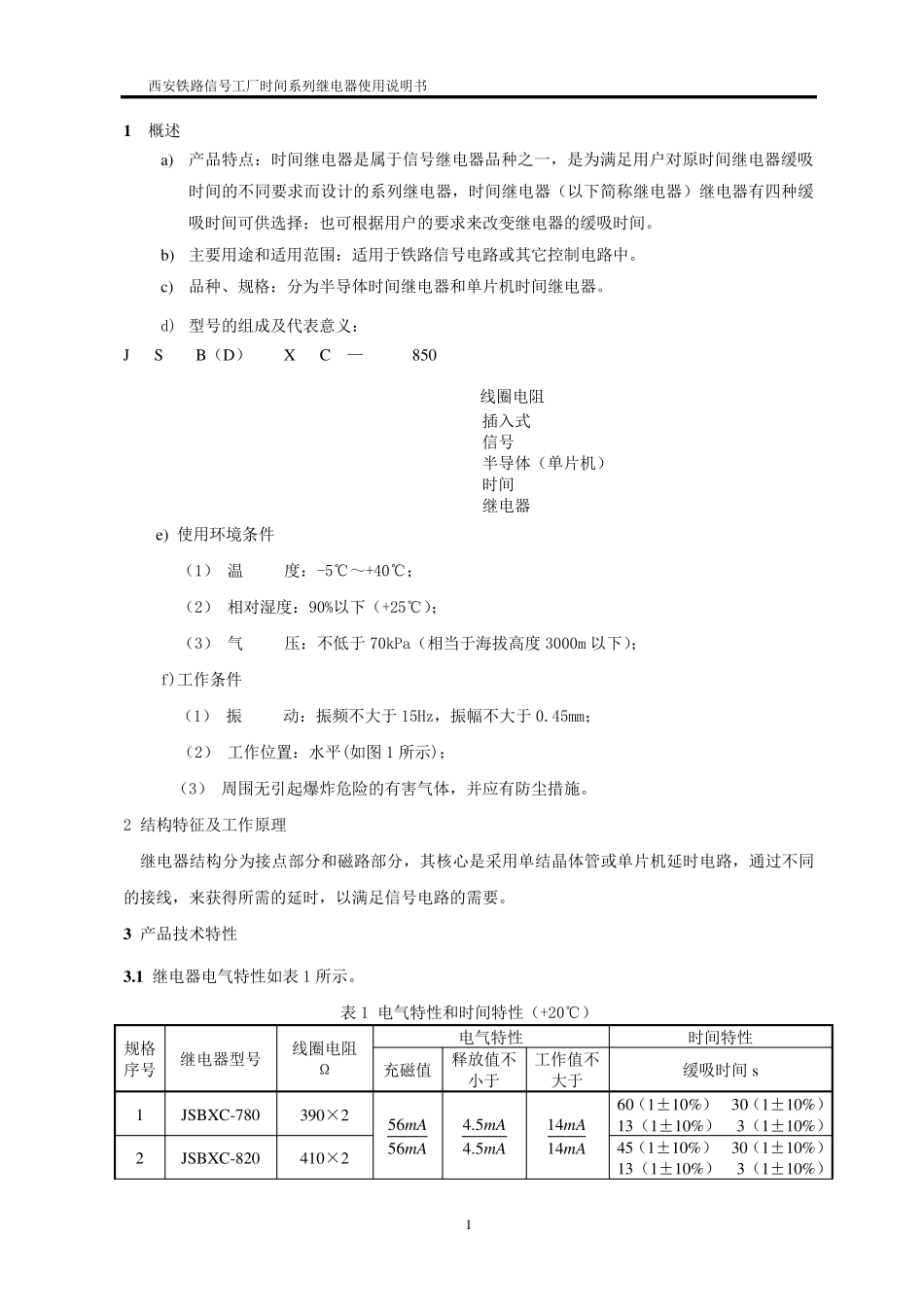

西安铁路信号工厂时间系列继电器使用说明书 时间继电器 产品使用说明书 西安铁路信号工厂 西 安 铁 路 信 号 工 厂 时 间 系 列 继 电 器 使 用 说 明 书 1 1 概 述 a) 产 品 特 点 : 时 间 继 电 器 是 属 于 信 号 继 电 器 品 种 之 一 , 是 为 满 足 用 户 对 原 时 间 继 电 器 缓 吸时 间 的 不 同 要 求 而 设 计 的 系 列 继 电 器 , 时 间 继 电 器 ( 以 下 简 称 继 电 器 ) 继 电 器 有 四 种 缓吸 时 间 可 供 选 择 ; 也 可 根 据 用 户 的 要 求 来 改 变 继 电 器 的 缓 吸 时 间 。 b) 主 要 用 途 和 适 用 范 围 : 适 用 于 铁 路 信 号 电 路 或 其 它 控 制 电 路 中 。 c) 品 种 、 规 格 : 分 为 半 导 体 时 间 继 电 器 和 单 片 机 时 间 继 电 器 。 d) 型 号 的 组 成 及 代 表 意 义 : J S B( D) X C — 850 线 圈 电 阻 插 入 式 信 号 半 导 体 ( 单 片 机 ) 时 间 继 电 器 e) 使 用 环 境 条 件 ( 1) 温 度 : -5℃ ~ +40℃ ; ( 2) 相 对 湿 度 : 90%以 下 ( +25℃ ); ( 3) 气 压 : 不 低 于 70kPa( 相 当 于 海 拔 高 度 3000m 以 下 ); f)工 作 条 件 ( 1) 振 动 : 振 频 不 大于 15Hz, 振 幅不 大于 0.45mm; ( 2) 工 作 位置: 水平(如图1 所示); ( 3) 周围 无引起爆炸危险的 有 害气 体 , 并应有 防尘措施。 2 结构特 征及 工 作 原 理 继 电 器 结构分 为 接点 部分 和 磁路 部分 , 其 核心是 采用 单 结晶体 管或 单 片 机 延时 电 路 , 通过不 同的 接线 , 来 获得所需的 延时 , 以 满 足 信 号 电 路 的 需要 。 3 产 品 技术特 性 3 .1 继 电 器 电 气 特 性如表 1 所示。 表 1 电 气 特 性和 时 间 特 性( +20℃ ) 规 格序号 继 电 器 型 号 线 圈 电 阻 Ω 电 气 特 性 时 间 特 性 充磁值 释放值不小于 工 作 值不大于 缓 吸 时 间 s 1 JSBXC-780 390×2 mAmA5656 mAmA5.45.4 mAmA1414 60( 1...
