明锐RCD510安装

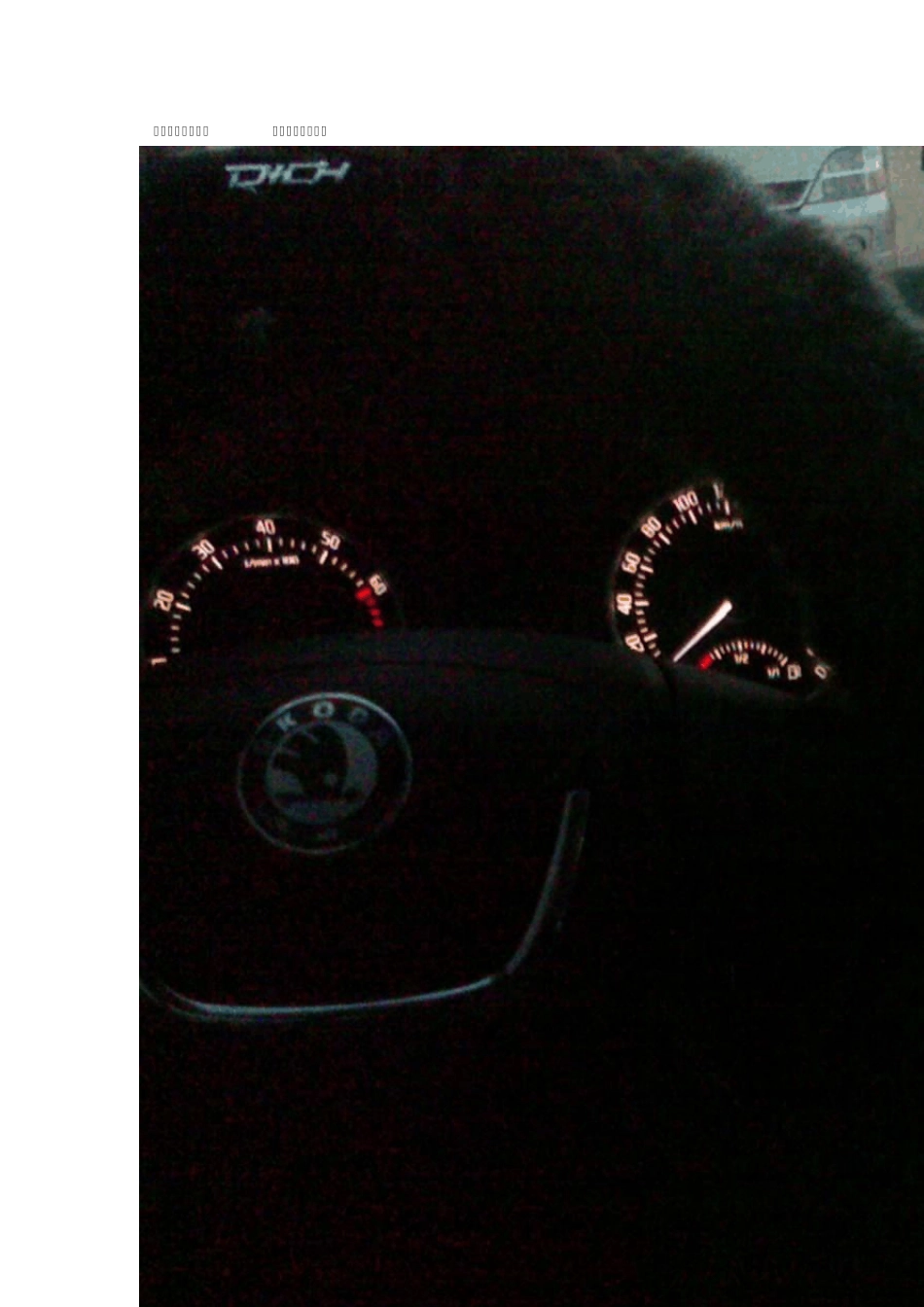

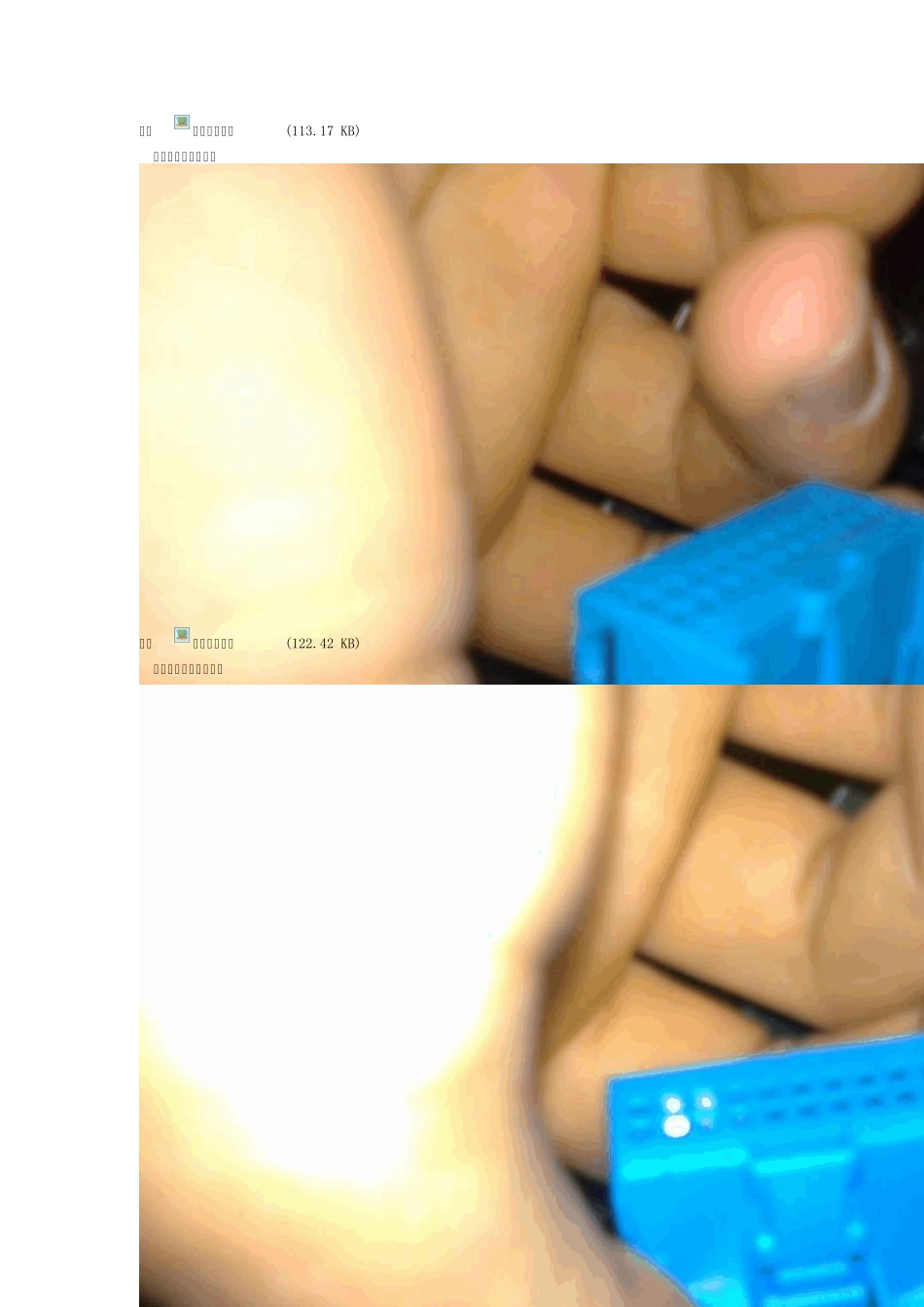

晚上有点不协调哦 习惯就好。无所谓 附件 点击查看原图 (113.17 KB) 蓝色的网管插头。。 附件 点击查看原图 (122.42 KB) 跟大众红色的不一样。 2010 款逸致换装途观R C D 510，超详细！ 我虽然不是音乐爱好者，但对逸致版的CD 不支持SD 卡、不支持U SB、不支持中文显示也觉得很不满意。车到手后尝试加装U SB 接口，但努力后不成功（按高手所说，CD 没有U SB解码器）。后来就想换逸俊版的CD，它满足我以上所有要求。虽然当时已经知道RCD510的存在，但觉得没必要多花那么多钱去实现一些自己并不需要的功能。 经过一番搜索，找到了一个本地逸俊版车友换装RCD510 换出来的CD，狂喜。但见到车友的RCD510 后被它迷住了， 决定也换装RCD510，但不好意思推辞逸俊CD，所以也要下了。回家后泡淘宝，如愿以偿也淘到了一个，安装工作马上开始. 先来张合影，上面是途观RCD510 ，左边是逸致版CD ，右边是逸俊版CD 逸致版无论换装高配CD 还是RCD510，都需要转换线，但线的插脚定义不一样。换高配CD,不要随速音量的话接上转换线就可以了。但换RCD510 除了接转换线还要接上网关线，不然会漏电而且缺少一些功能，后果很严重。右边是RCD510 换装线，左边是高配CD 换装线，中间是AUX 接口连接线，没了这线，原车中央扶手内的AUX 接口就不起作用了： 看清楚，两个线的接头定义和数量不一样： 我对比3个CD接线图和两个线束后画出的对比图： 开拆，把烟灰缸盖打开，手从中控面板下方箭头位置往外一拉，面板就出来了，露出4 个CD固定螺丝，螺丝图片忘了拍： 拆下螺丝移出CD，把后面的电源插头，喇叭插头，天线插头，AUX 接口插头都拔掉，取出CD。然后接上转换线。接下来就是把转换线的网关线接到方向盘下的网关了。要找网关，必须先卸下方向盘下盖板和发泡装饰板。 首先拆下方向盘下盖板下方左右两边的螺丝。一人操作，忘了拍图片，不过很易找，弯下腰就能找到。 然 后 卸 下 驾 驶 侧 的 保 险 盒 盖 板 ， 在 红 圈 位 置 用 东 西 一 翘 就 行 ， 很 容 易 ： 拆卸后可以看到里面的保险丝和螺丝，把螺丝拆下： 然后拆大灯开关。开关的设计很巧妙，我研究了一段时间也拆不下，就用手机上爱卡论坛查找到了方法：按下开关并向右旋转一点后，往外一拔，开关就出来了。很方便很容易。然后拆下亮条（也是用东西翘），就看到了一个螺丝： 撬开方向盘右面的亮条，也拆下螺丝： 全车检测插头是...
