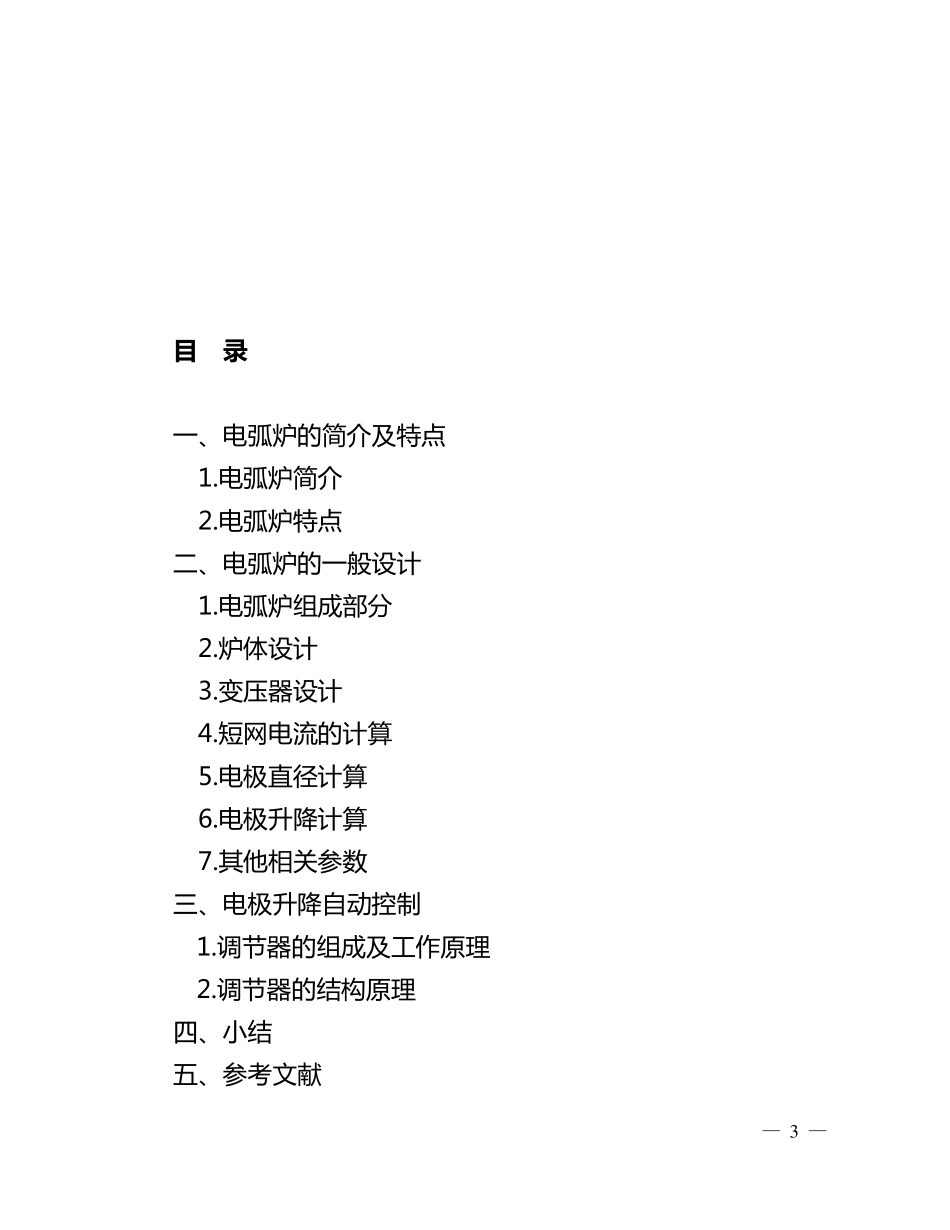

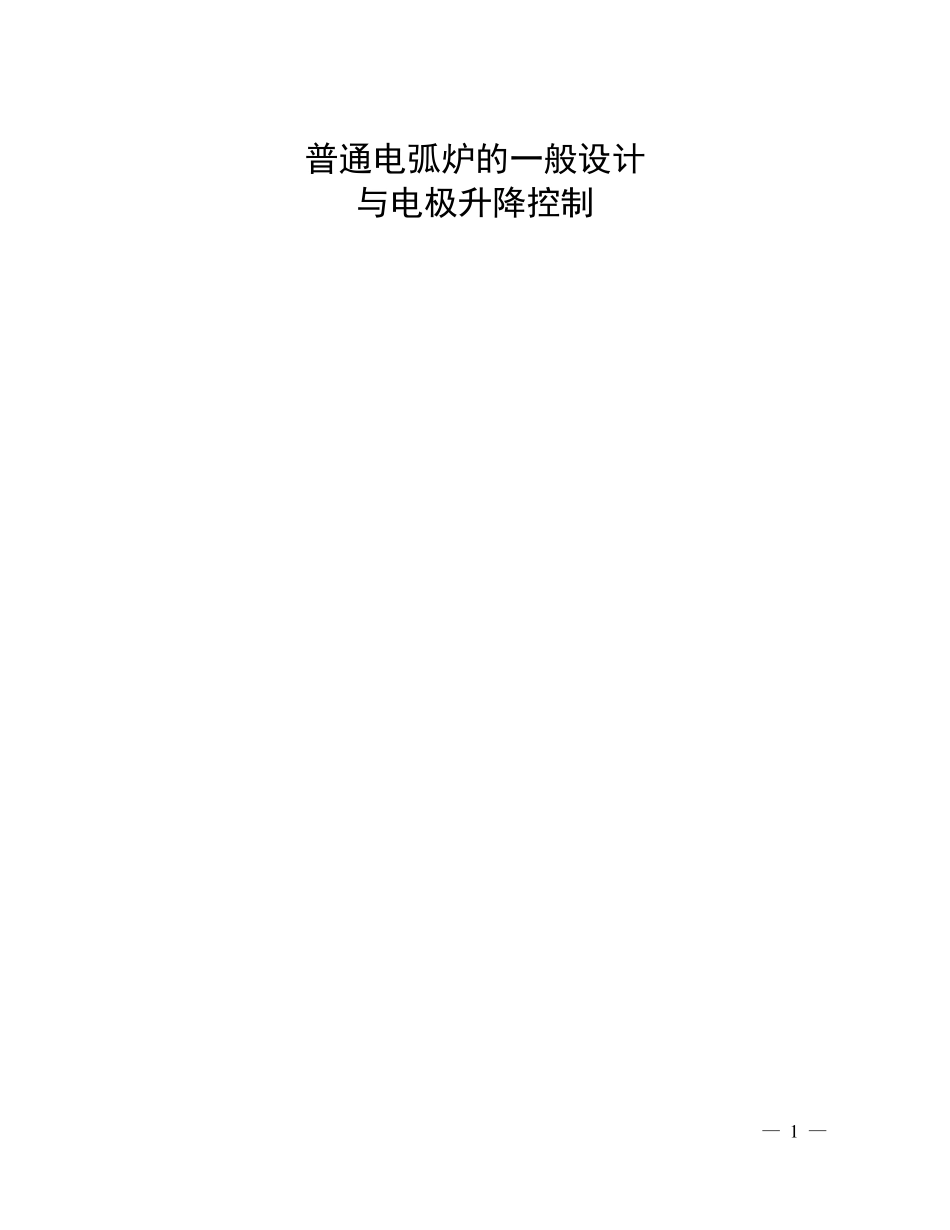

— 1 — 普通电弧炉的一般设计 与电极升降控制 — 2 — 摘 要 ： 为 了 提 高 所 熔 炼 速 度 和 钢 水 的 质 量 、减少电能及电极的 消耗量 、保证维持规定的 电气工作条件，使设备获得较高 的 生产率。从电弧炉的 一般设计概况，到电弧炉电极的 升降控制。系统了 解电弧炉中存在的 缺点与不足。通过分析，更好的 提 高 电气控制的稳定性，提 高 电网提 高 熔 炼 速 度 。 关键词： 电弧炉、短网电流、电极升降。 — 3 — 目 录 一 、电弧炉的简介及特点 1.电弧炉简介 2.电弧炉特点 二、电弧炉的一 般设计 1.电弧炉组成部分 2.炉体设计 3.变压器设计 4.短网电流的计算 5.电极直径计算 6.电极升降计算 7.其他相关参数 三、电极升降自动控制 1.调节器的组成及工作原理 2.调节器的结构原理 四、小结 五、参考文献 — 4 — 一 、电弧炉的简介及特点 1.电弧炉简介 电弧炉是利用电极间电弧产生的热能冶炼金属的一 种设备。电弧炉炼钢就是靠电极与炉料之间放电产生的电弧，使电能在弧光中转变为热能，并借助辐射和电弧的直接作用加热并熔化金属和炉渣，冶炼出各种成分的钢和合金。 现代化炼钢电弧炉均为直接加热、炉底不导电式电炉。该电 — 5 — 炉 按 直 接 加 热 金 属 的 原 理 工 作 ， 电 弧 发 生 在 每 一 电 极 与 炉 料 之 间 ，己 熔 化 的 金 属 则 形 成 负 荷 的 中 心 点 。 2.电 弧 炉 的 特 点 电 弧 炉 进 行 冶 炼 ， 电 弧 炉 是 一 个 多 变 量 、非线性、大滞后、强藕合、时变 、随机干扰较强的 系统， 使得系统电 极 位置、电 弧长度、电 弧 电 流以及系统功率很难保持最佳工 作 状态。 电 极 升降调节系统是 电 弧 炉 的 重要组成 部分， 其工 作 性能的 好坏直 接 影响钢的 产量 、质量 和能源消耗。 在 电 弧 炉 冶 炼 过程中 ， 三相交流电弧 炉 的 电 力负 载是 不稳定的 、不对称的 ； 无功冲击及闪变 ； 产生 谐波电 流。 电 弧 炉 的 整个 炼 钢过程一 般分为 熔 化 期 、氧 化 期 、还 原 期 三个 时期 ， 由 于 各 个 时期 所 完 成 的 任 务 不同 ， 因 而 相应 地 对冶 炼 温度和功率的 要求 也 不同 。 （ 熔 化 期 ） 开 始 熔 化 阶 段 ...
