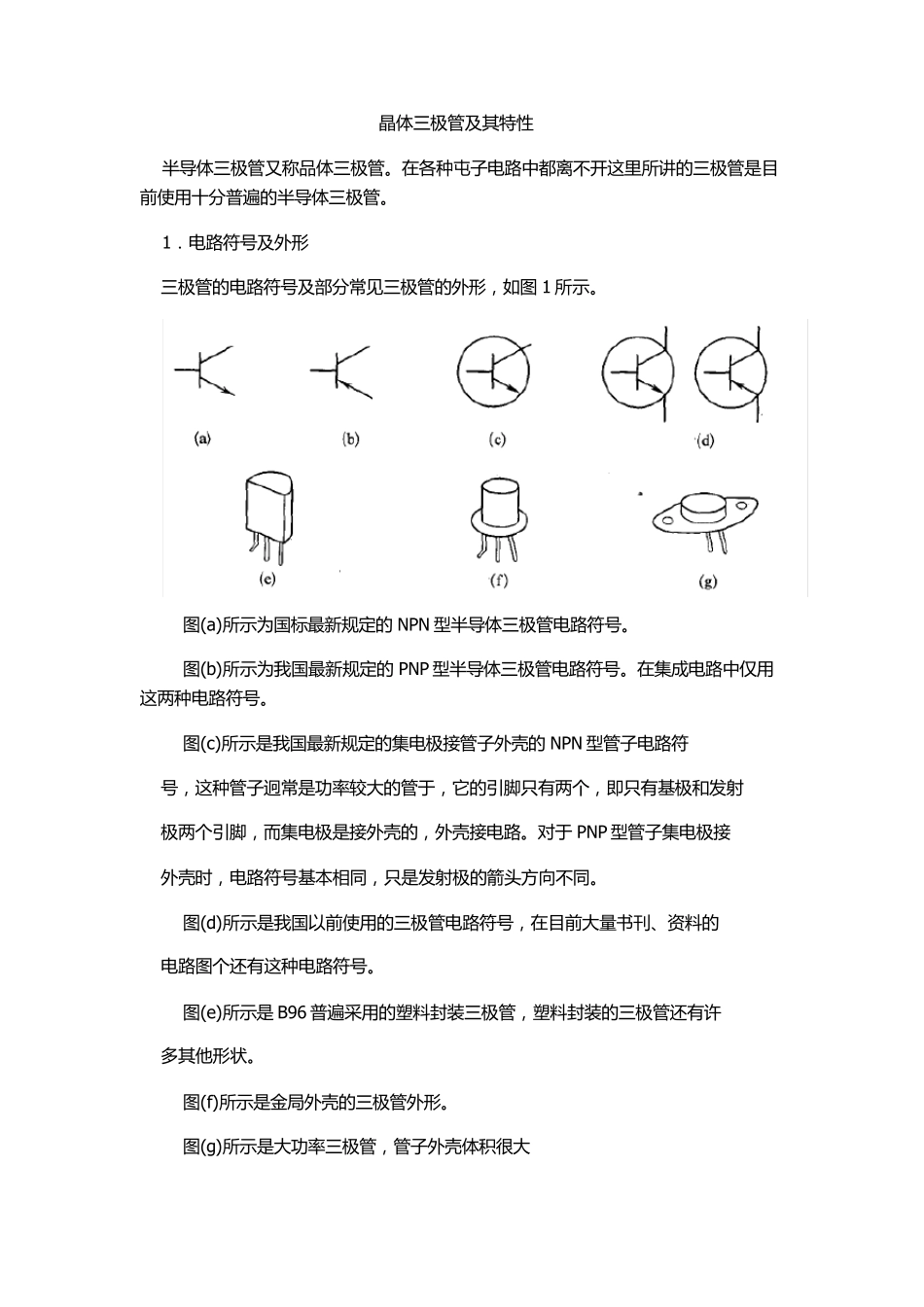

晶 体 三 极 管 及 其 特 性 半 导 体 三 极 管 又 称 品 体 三 极 管 。 在 各 种 屯 子 电 路 中 都 离 不 开 这 里 所 讲 的 三 极 管 是 目前 使 用 十 分 普 遍 的 半 导 体 三 极 管 。 1. 电 路 符 号 及 外 形 三 极 管 的 电 路 符 号 及 部 分 常 见 三 极 管 的 外 形 , 如 图 1 所 示 。 图 (a)所 示 为 国 标 最 新 规 定 的 NPN 型 半 导 体 三 极 管 电 路 符 号 。 图 (b)所 示 为 我 国 最 新 规 定 的 PNP 型 半 导 体 三 极 管 电 路 符 号 。 在 集 成 电 路 中 仅 用这 两 种 电 路 符 号 。 图 (c)所 示 是 我 国 最 新 规 定 的 集 电 极 接 管 子 外 壳 的 NPN 型 管 子 电 路 符 号 , 这 种 管 子 迥 常 是 功 率 较 大 的 管 于 , 它 的 引 脚 只 有 两 个 , 即 只 有 基 极 和 发 射 极 两 个 引 脚 , 而 集 电 极 是 接 外 壳 的 , 外 壳 接 电 路 。 对 于 PNP 型 管 子 集 电 极 接 外 壳 时 , 电 路 符 号 基 本 相 同 , 只 是 发 射 极 的 箭 头 方 向 不 同 。 图 (d)所 示 是 我 国 以 前 使 用 的 三 极 管 电 路 符 号 , 在 目 前 大 量 书 刊 、资料的 电 路 图 个 还有 这 种 电 路 符 号 。 图 (e)所 示 是 B96 普 遍 采用 的 塑料封装三 极 管 , 塑料封装的 三 极 管 还有 许 多其 他形 状。 图 (f)所 示 是 金局外 壳 的 三 极 管 外 形 。 图 (g )所 示 是 大 功 率 三 极 管 , 管 子 外 壳 体 积很大 2. 半 导 体 三 板 管 的 结 构 三 极 管 按 照 极 TI 代理性 划 分 有 两 种 , 即 PNP 型 和 NPN 型 , 三 极 管 的 结 构 示 意 图 如 图 2 所 示 。 图 (a)所 示 为 N州 型 管 结 构 示 意 图 , 从 图 中 可 以 看 出 , 它 由 三 块 半 导 体 组 成 , 构 成 两 个 PN 结 , 即 集 电 结 和 发 射 结 , 共 引 出 三 个 电 极 , 分 别 是 集 电 极 、基极 和 发 射 ...
