晶体管放大器的设计与制作

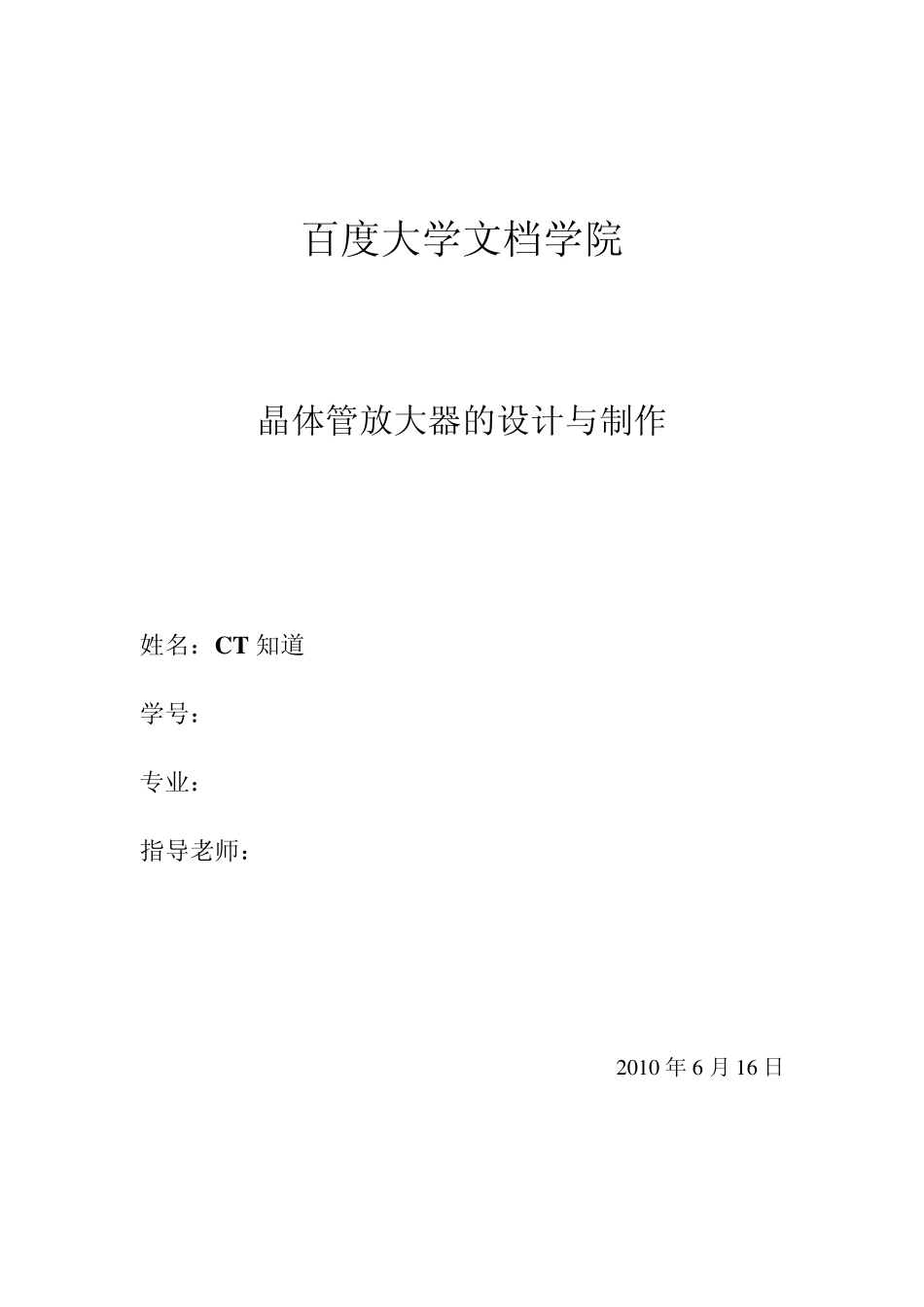

晶体管放大器的设计与制作_第1页
1/8

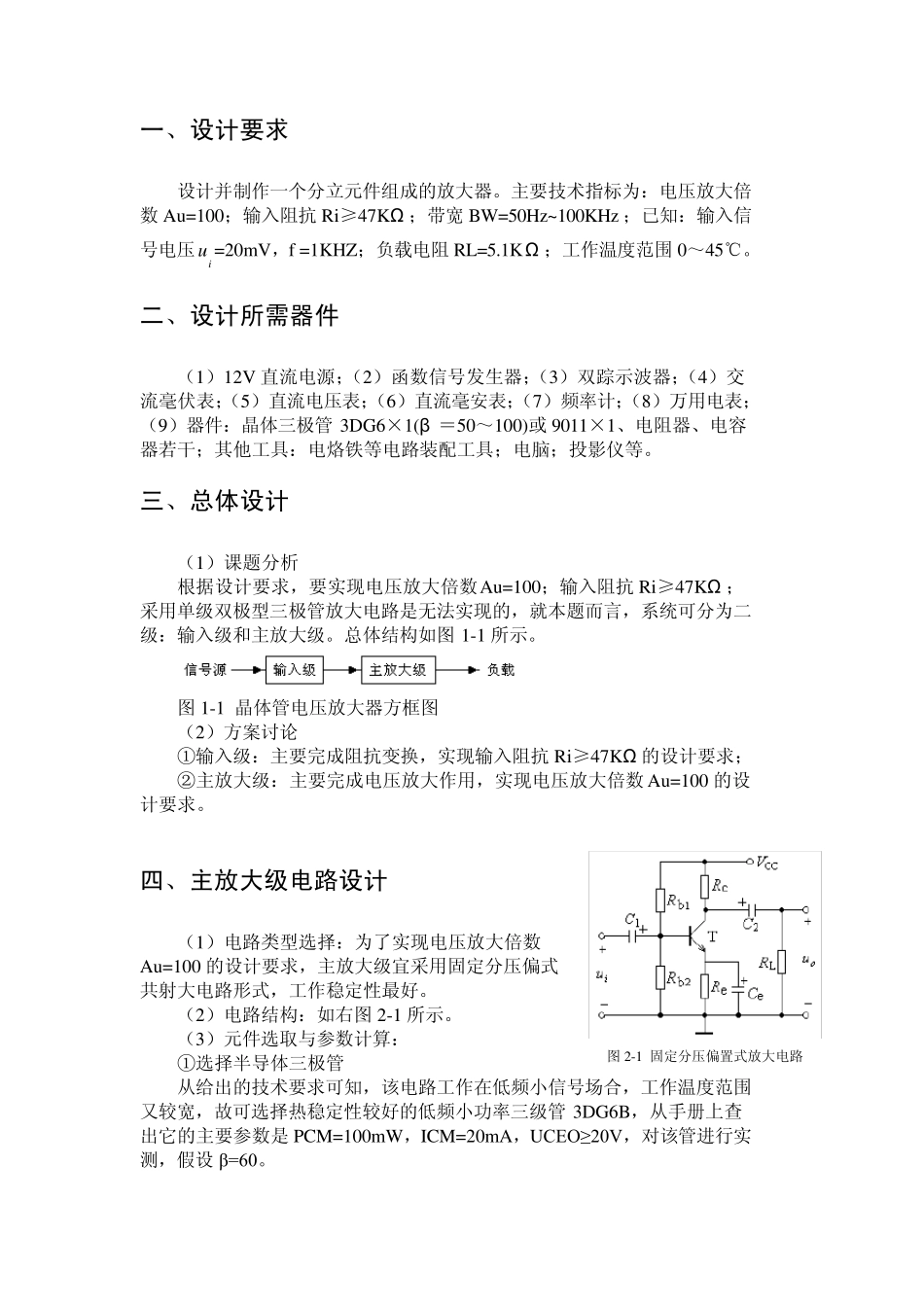

晶体管放大器的设计与制作_第2页
2/8

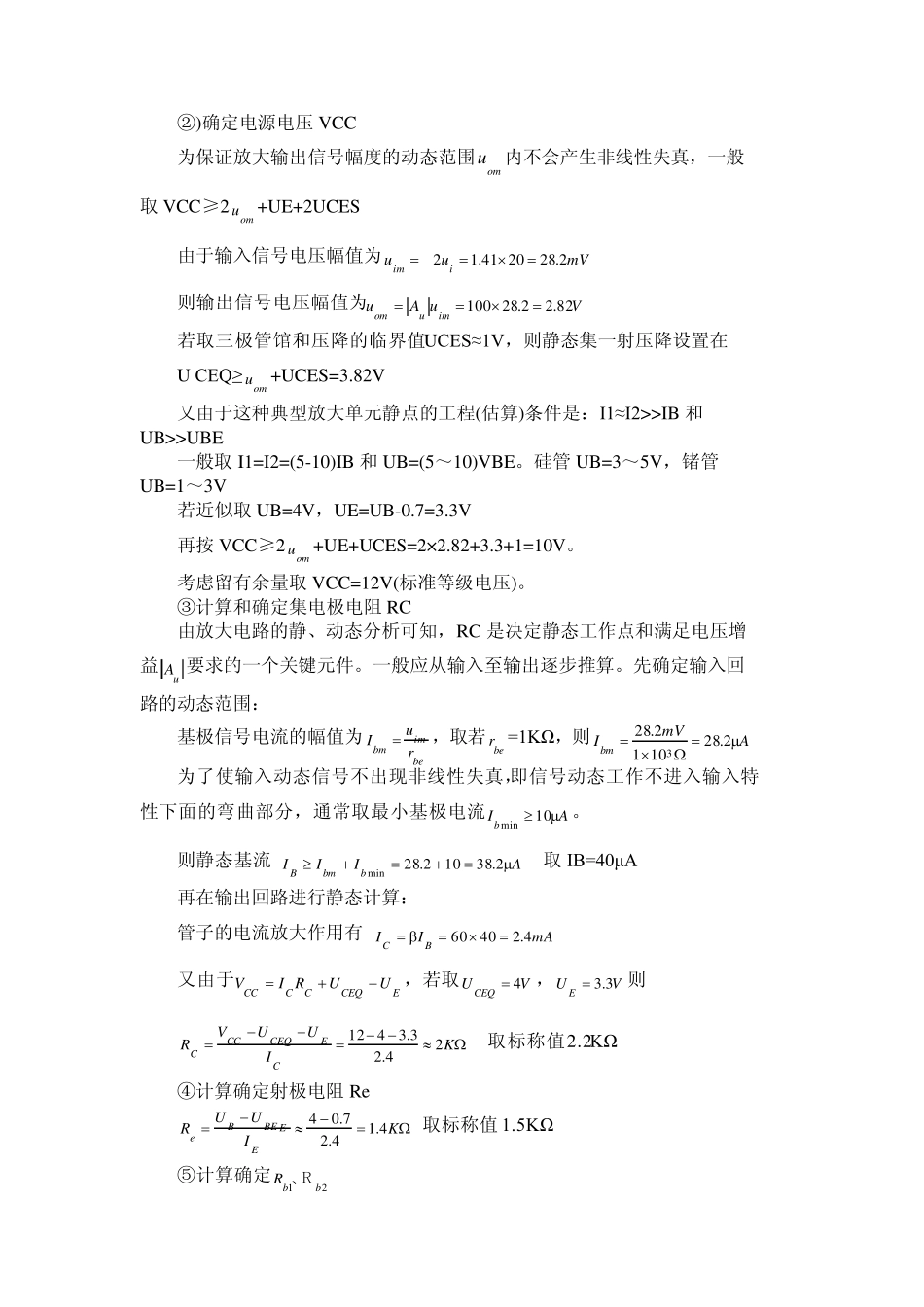

晶体管放大器的设计与制作_第3页
3/8
百度大学文档学院 晶体管放大器的设计与制作 姓名:CT 知道 学号: 专业: 指导老师: 2 0 1 0 年 6 月 1 6 日 一、设计要求 设计并制作一个分立元件组成的放大器。主要技术指标为:电压放大倍数Au=100;输入阻抗Ri≥47KΩ ;带宽BW=50Hz~100KHz ;已知:输入信号电压iu =20mV,f =1KHZ;负载电阻RL=5.1KΩ ;工作温度范围0~45℃。 二、设计所需器件 (1)12V 直流电源;(2)函数信号发生器;(3)双踪示波器;(4)交流毫伏表;(5)直流电压表;(6)直流毫安表;(7)频率计;(8)万用电表;(9)器件:晶体三极管3DG6×1(β =50~100)或 9011×1、电阻器、电容器若干;其他工具:电烙铁等电路装配工具;电脑;投影仪等。 三、总体设计 (1)课题分析 根据设计要求,要实现电压放大倍数Au=100;输入阻抗Ri≥47KΩ ;采用单级双极型三极管放大电路是无法实现的,就本题而言,系统可分为二级:输入级和主放大级。总体结构如图 1-1 所示。 图 1-1 晶体管电压放大器方框图 (2)方案讨论 ①输入级:主要完成阻抗变换,实现输入阻抗Ri≥47KΩ 的设计要求; ②主放大级:主要完成电压放大作用,实现电压放大倍数Au=100 的设计要求。 四、主放大级电路设计 (1)电路类型选择:为了实现电压放大倍数Au=100 的设计要求,主放大级宜采用固定分压偏式共射大电路形式,工作稳定性最好。 (2)电路结构:如右图 2-1 所示。 (3)元件选取与参数计算: ①选择半导体三极管 从给出的技术要求可知,该电路工作在低频小信号场合,工作温度范围又较宽,故可选择热稳定性较好的低频小功率三级管3DG6B,从手册上查出它的主要参数是 PCM=100mW,ICM=20mA,UCEO≥20V,对该管进行实测,假设β=60。 图 2-1 固定分压偏置式放大电路 ②)确定电源电压VCC 为保证放大输出信号幅度的动态范围omu内不会产生非线性失真,一般取VCC≥2omu+UE+2UCES 由于输入信号电压幅值为mVuuiim2.282041.12 则输出信号电压幅值为VuAuimuom82.22.28100 若取三极管馆和压降的临界值UCES≈1V,则静态集一射压降设置在 U CEQ≥omu+UCES=3.82V 又由于这种典型放大单元静点的工程(估算)条件是:I1≈I2>>IB 和UB>>UBE 一般取I1=I2=(5-10)IB 和 UB=(5~10)VBE。硅管 UB=3~5V,锗管UB=1~3V 若近似取UB=4V,UE=UB-0.7=3.3V 再按 VCC≥2omu+UE+UCES=2×2.82+3.3+1=10V。 考虑留有余量取VCC=12V(标准等...
