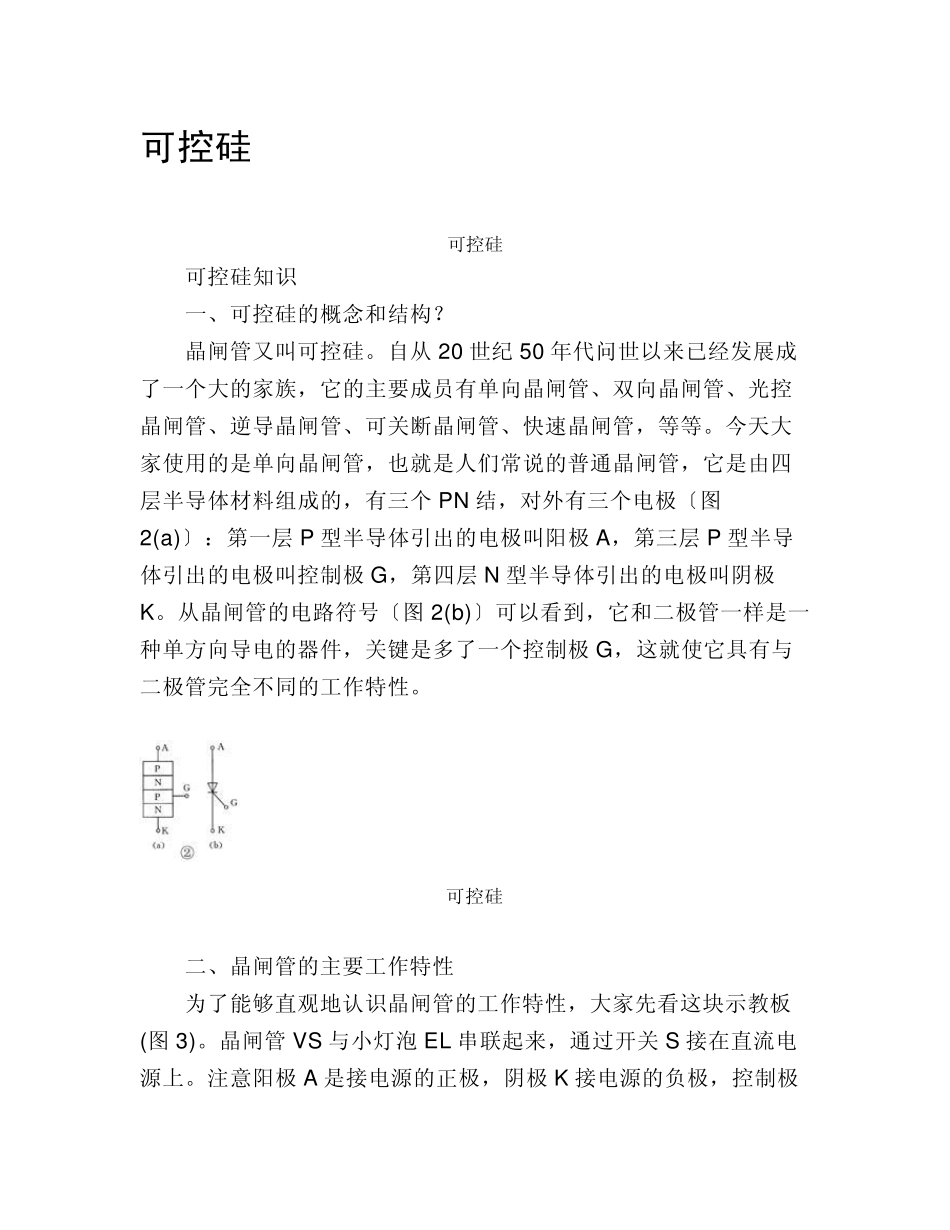

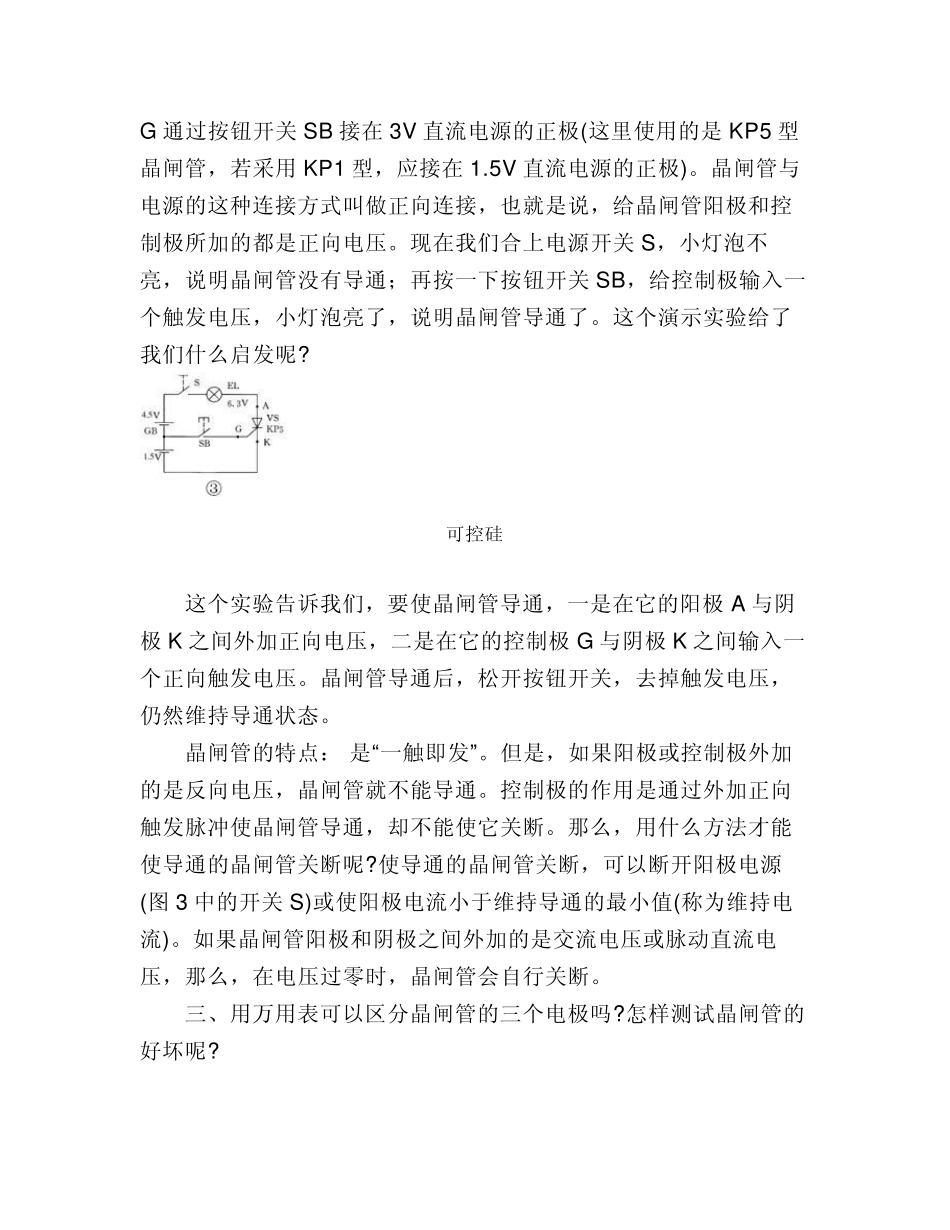

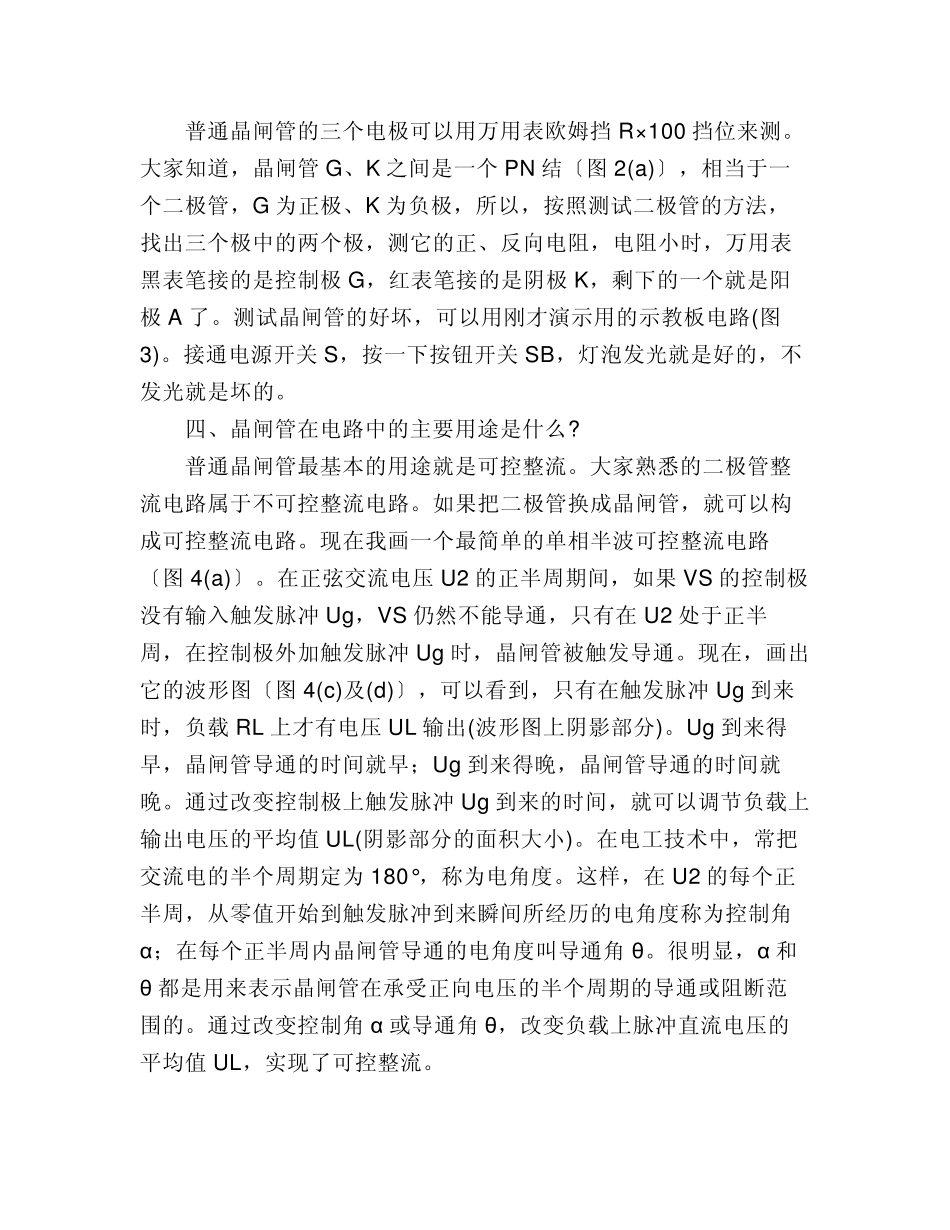

可控硅 可控硅 可控硅知识 一、可控硅的概念和结构？ 晶闸管又叫可控硅。自从 20 世纪 50 年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个 PN 结，对外有三个电极〔图2(a)〕：第一层 P 型半导体引出的电极叫阳极 A，第三层 P 型半导体引出的电极叫控制极 G，第四层 N 型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图 2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极 G，这就使它具有与二极管完全不同的工作特性。 可控硅 二、晶闸管的主要工作特性 为了能够直观地认识晶闸管的工作特性，大家先看这块示教板(图 3)。晶闸管 VS 与小灯泡 EL 串联起来，通过开关 S 接在直流电源上。注意阳极 A 是接电源的正极，阴极 K 接电源的负极，控制极G 通过按钮开关 SB 接在 3V 直流电源的正极(这里使用的是 KP5 型晶闸管，若采用 KP1 型，应接在 1.5V 直流电源的正极)。晶闸管与电源的这种连接方式叫做正向连接，也就是说，给晶闸管阳极和控制极所加的都是正向电压。现在我们合上电源开关 S，小灯泡不亮，说明晶闸管没有导通；再按一下按钮开关 SB，给控制极输入一个触发电压，小灯泡亮了，说明晶闸管导通了。这个演示实验给了我们什么启发呢? 可控硅 这个实验告诉我们，要使晶闸管导通，一是在它的阳极 A 与阴极 K 之间外加正向电压，二是在它的控制极 G 与阴极 K之间输入一个正向触发电压。晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。 晶闸管的特点： 是“一触即发”。但是，如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。那么，用什么方法才能使导通的晶闸管关断呢?使导通的晶闸管关断，可以断开阳极电源(图 3 中的开关 S)或使阳极电流小于维持导通的最小值(称为维持电流)。如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。 三、用万用表可以区分晶闸管的三个电极吗?怎样测试晶闸管的好坏呢? 普通晶闸管的三个电极可以用万用表欧姆挡R×100 挡位来测。大家知道，晶闸管G、K 之间是一个PN 结〔图 2(a)〕，相当于...
