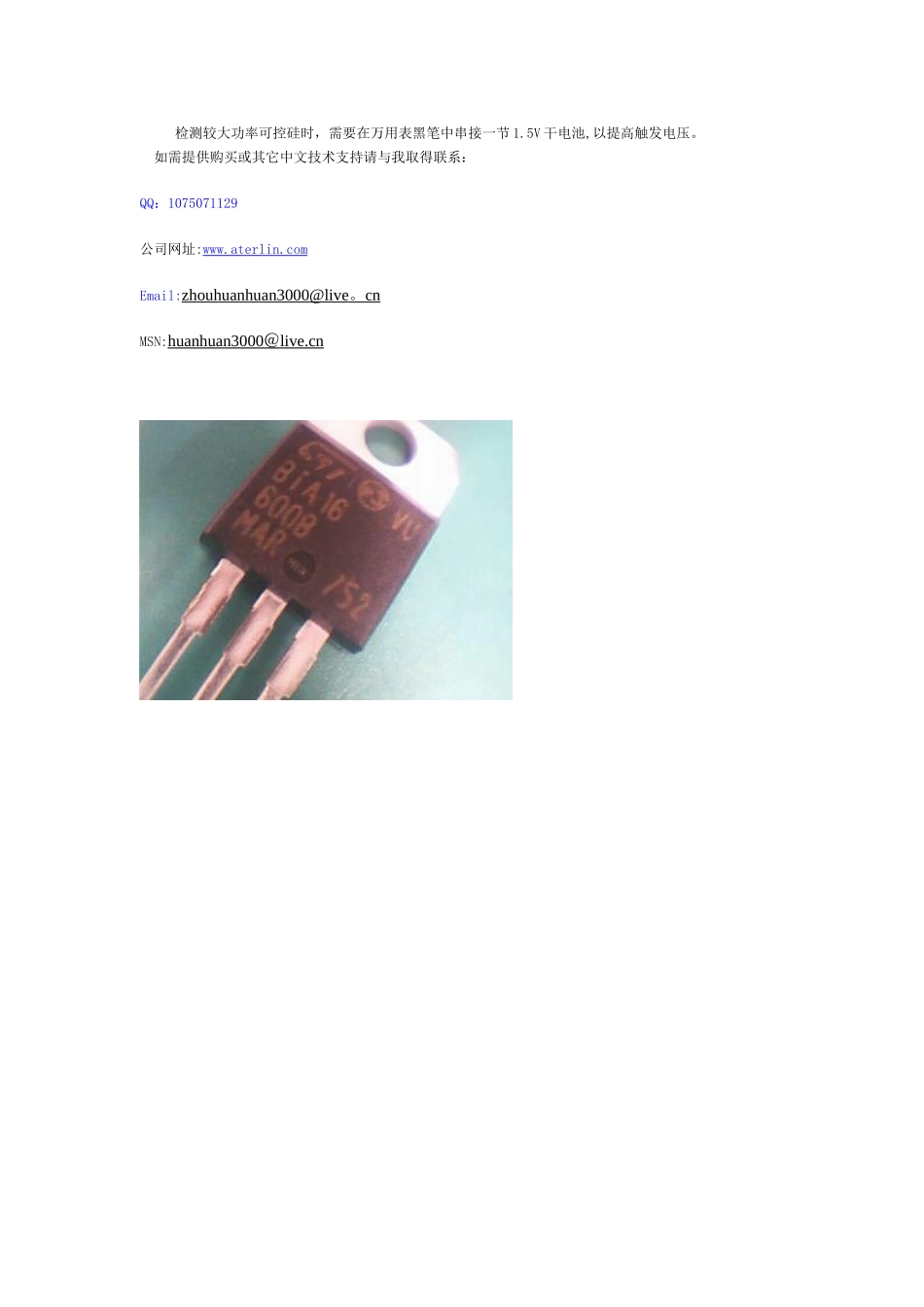

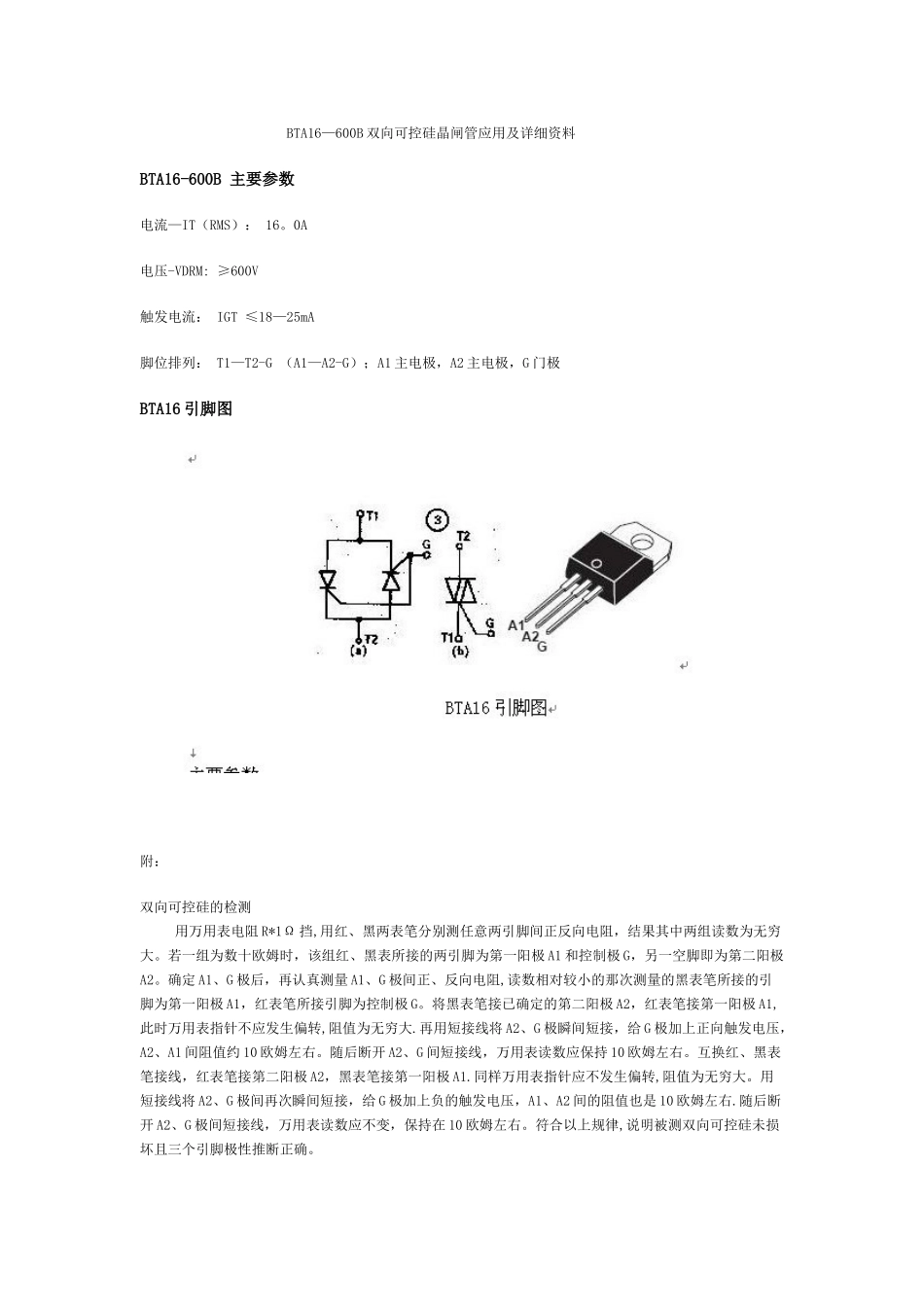

BTA16—600B 双向可控硅晶闸管应用及详细资料BTA16-600B 主要参数电流—IT（RMS）： 16。0A 电压-VDRM: ≥600V 触发电流： IGT ≤18—25mA脚位排列： T1—T2-G （A1—A2-G）；A1 主电极，A2 主电极，G 门极BTA16 引脚图 附：双向可控硅的检测 用万用表电阻 R*1Ω 挡,用红、黑两表笔分别测任意两引脚间正反向电阻，结果其中两组读数为无穷大。若一组为数十欧姆时，该组红、黑表所接的两引脚为第一阳极 A1 和控制极 G，另一空脚即为第二阳极A2。确定 A1、G 极后，再认真测量 A1、G 极间正、反向电阻,读数相对较小的那次测量的黑表笔所接的引脚为第一阳极 A1，红表笔所接引脚为控制极 G。将黑表笔接已确定的第二阳极 A2，红表笔接第一阳极 A1,此时万用表指针不应发生偏转,阻值为无穷大.再用短接线将 A2、G 极瞬间短接，给 G 极加上正向触发电压，A2、A1 间阻值约 10 欧姆左右。随后断开 A2、G 间短接线，万用表读数应保持 10 欧姆左右。互换红、黑表笔接线，红表笔接第二阳极 A2，黑表笔接第一阳极 A1.同样万用表指针应不发生偏转,阻值为无穷大。用短接线将 A2、G 极间再次瞬间短接，给 G 极加上负的触发电压，A1、A2 间的阻值也是 10 欧姆左右.随后断开 A2、G 极间短接线，万用表读数应不变，保持在 10 欧姆左右。符合以上规律,说明被测双向可控硅未损坏且三个引脚极性推断正确。 检测较大功率可控硅时，需要在万用表黑笔中串接一节 1.5V 干电池,以提高触发电压。 如需提供购买或其它中文技术支持请与我取得联系：QQ：1075071129公司网址:www.aterlin.comEmail:zhouhuanhuan3000@live 。 cn MSN:huanhuan3000 ＠ live.cn
