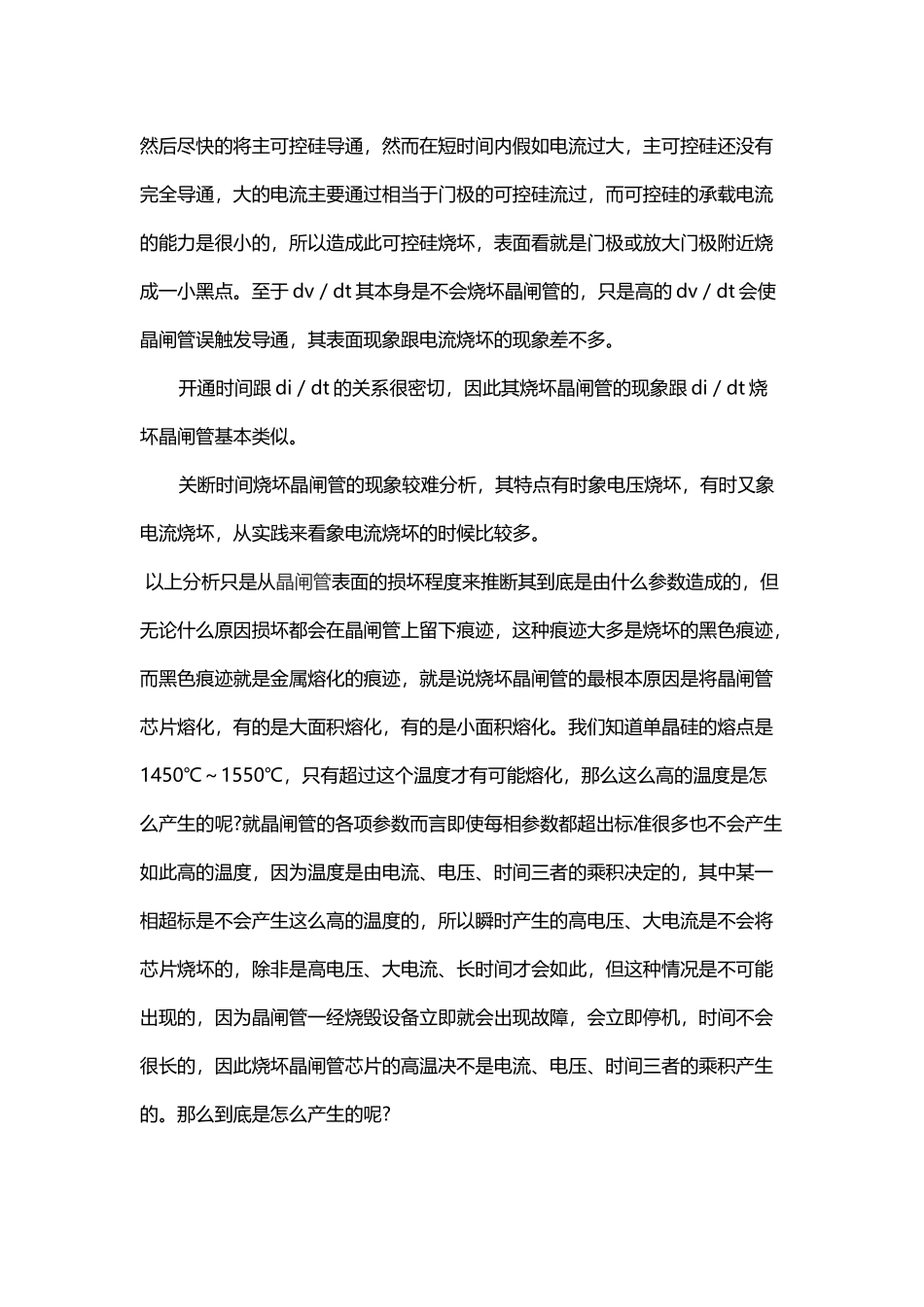

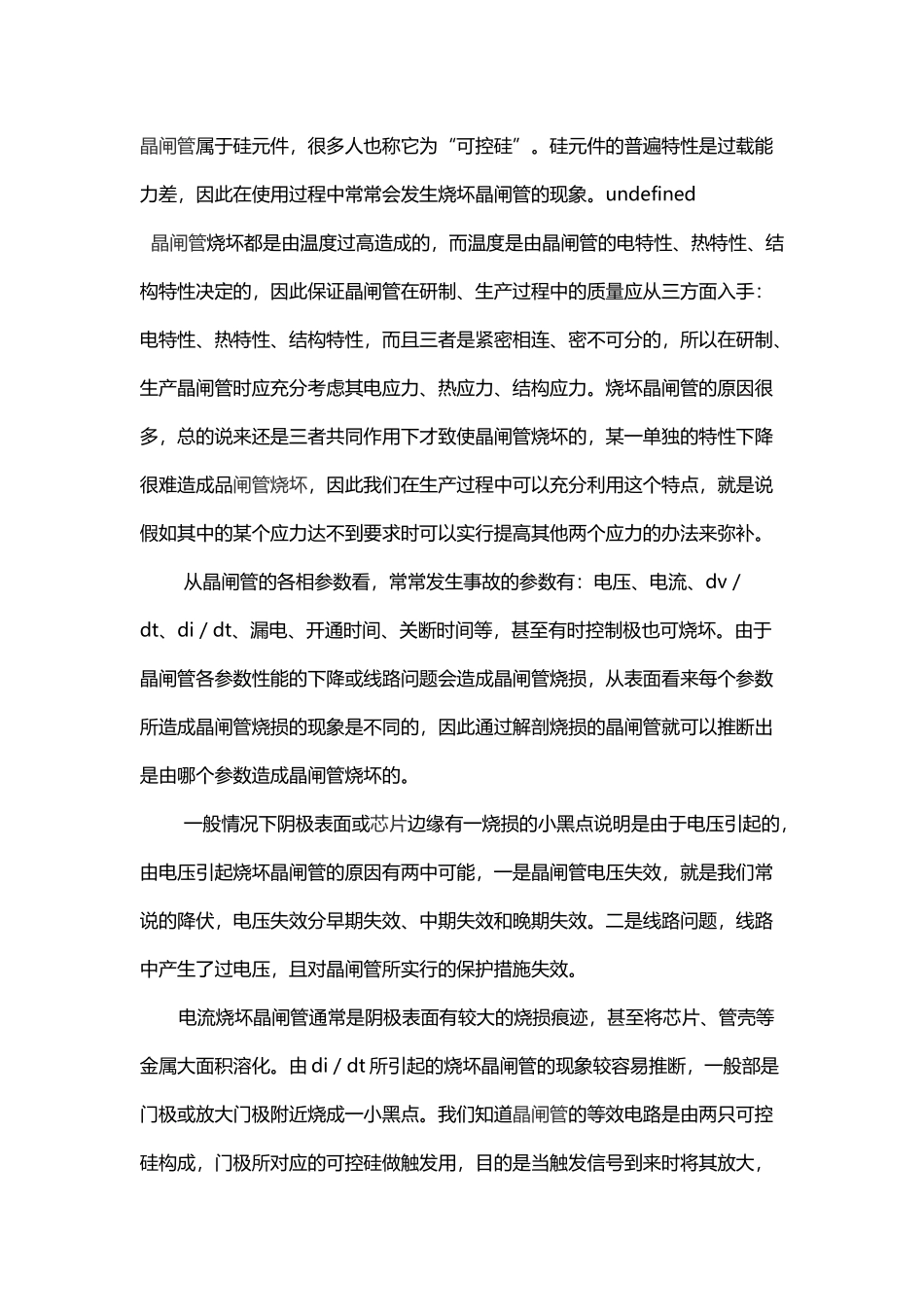

可控硅损坏原因(2 页)Good is good, but better carries it.精益求精，善益求善。晶闸管属于硅元件，很多人也称它为“可控硅”。硅元件的普遍特性是过载能力差，因此在使用过程中常常会发生烧坏晶闸管的现象。undefined 晶闸管烧坏都是由温度过高造成的，而温度是由晶闸管的电特性、热特性、结构特性决定的，因此保证晶闸管在研制、生产过程中的质量应从三方面入手：电特性、热特性、结构特性，而且三者是紧密相连、密不可分的，所以在研制、生产晶闸管时应充分考虑其电应力、热应力、结构应力。烧坏晶闸管的原因很多，总的说来还是三者共同作用下才致使晶闸管烧坏的，某一单独的特性下降很难造成品闸管烧坏，因此我们在生产过程中可以充分利用这个特点，就是说假如其中的某个应力达不到要求时可以实行提高其他两个应力的办法来弥补。 从晶闸管的各相参数看，常常发生事故的参数有：电压、电流、dv／dt、di／dt、漏电、开通时间、关断时间等，甚至有时控制极也可烧坏。由于晶闸管各参数性能的下降或线路问题会造成晶闸管烧损，从表面看来每个参数所造成晶闸管烧损的现象是不同的，因此通过解剖烧损的晶闸管就可以推断出是由哪个参数造成晶闸管烧坏的。 一般情况下阴极表面或芯片边缘有一烧损的小黑点说明是由于电压引起的，由电压引起烧坏晶闸管的原因有两中可能，一是晶闸管电压失效，就是我们常说的降伏，电压失效分早期失效、中期失效和晚期失效。二是线路问题，线路中产生了过电压，且对晶闸管所实行的保护措施失效。 电流烧坏晶闸管通常是阴极表面有较大的烧损痕迹，甚至将芯片、管壳等金属大面积溶化。由 di／dt 所引起的烧坏晶闸管的现象较容易推断，一般部是门极或放大门极附近烧成一小黑点。我们知道晶闸管的等效电路是由两只可控硅构成，门极所对应的可控硅做触发用，目的是当触发信号到来时将其放大，然后尽快的将主可控硅导通，然而在短时间内假如电流过大，主可控硅还没有完全导通，大的电流主要通过相当于门极的可控硅流过，而可控硅的承载电流的能力是很小的，所以造成此可控硅烧坏，表面看就是门极或放大门极附近烧成一小黑点。至于 dv／dt 其本身是不会烧坏晶闸管的，只是高的 dv／dt 会使晶闸管误触发导通，其表面现象跟电流烧坏的现象差不多。 开通时间跟 di／dt 的关系很密切，因此其烧坏晶闸管的现象跟 di／dt 烧坏晶闸管基本类似。 关断时间烧坏晶闸管的现象较难分析，其特点有时象电压烧坏，有时又...
