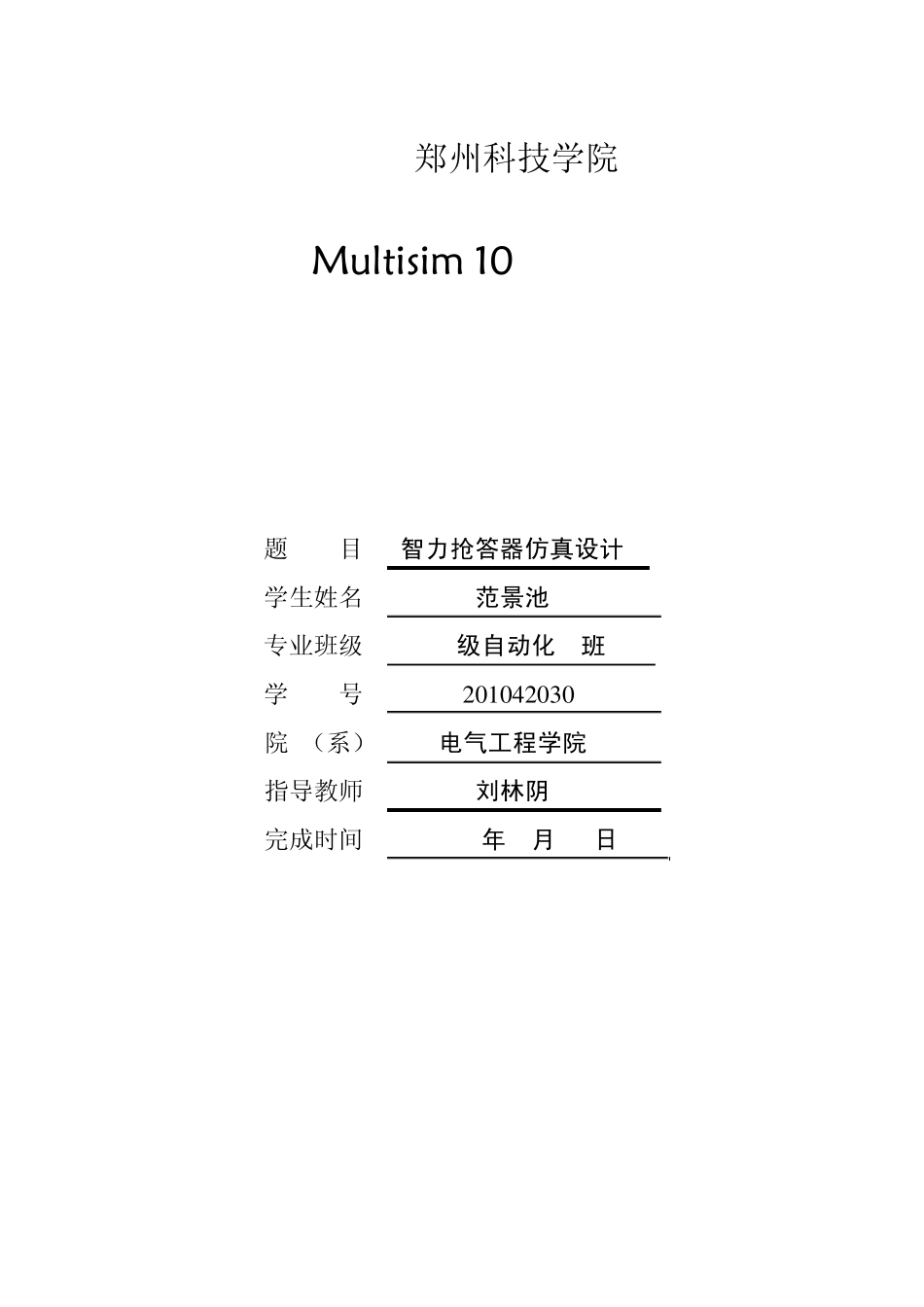

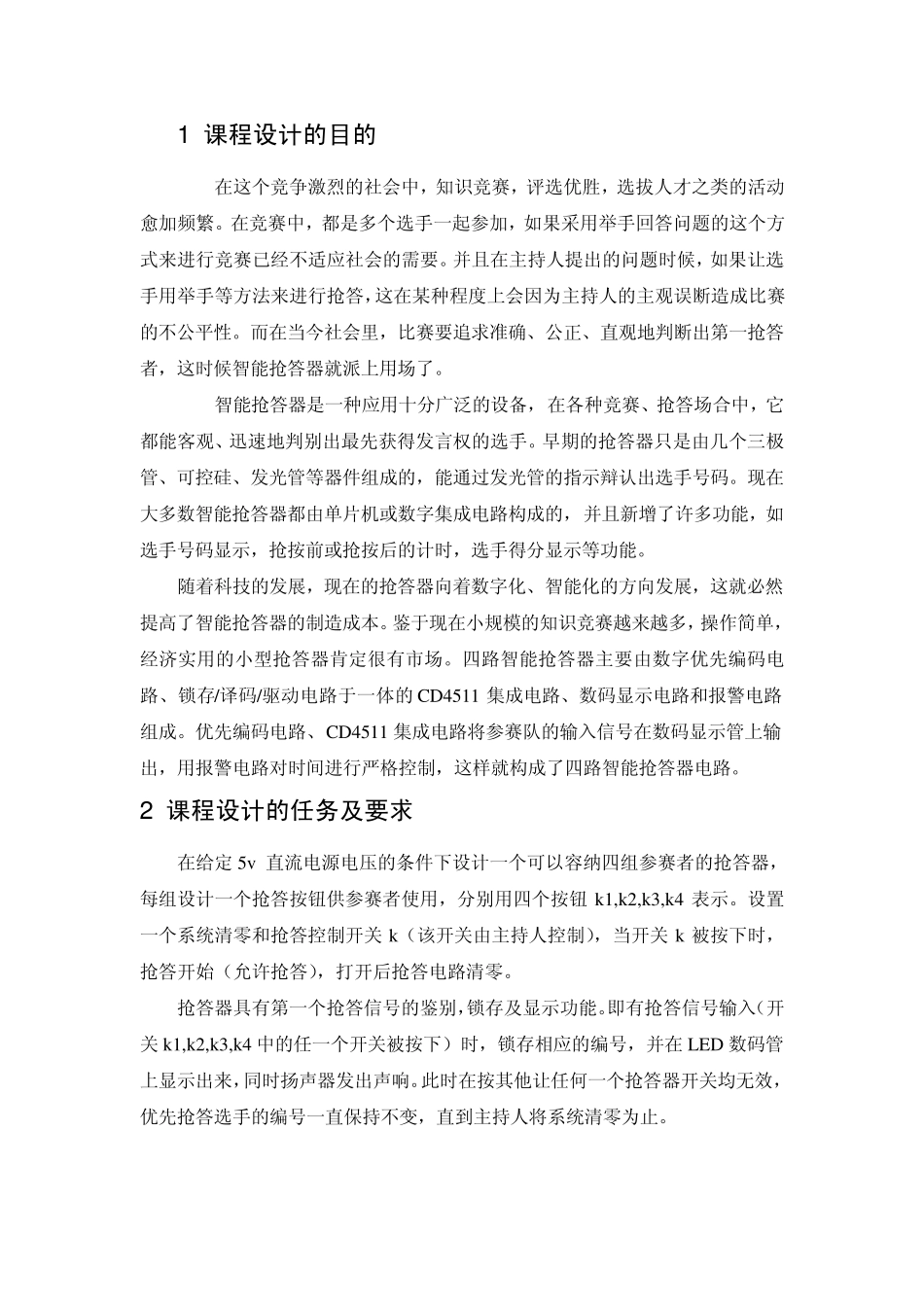

郑州科技学院 基于 Mu ltisim 10 的电子仿真 题 目 智力抢答器仿真设计 学生姓名 范景池 专业班级 10级自动化 1班 学 号 2 0 1 0 4 2 0 3 0 院 （系） 电气工程学院 指导教师 刘林阴 完成时间 2012年 9月 21日 1 课程设计的目的 在这个竞争激烈的社会中，知识竞赛，评选优胜，选拔人才之类的活动愈加频繁。在竞赛中，都是多个选手一起参加，如果采用举手回答问题的这个方式来进行竞赛已经不适应社会的需要。并且在主持人提出的问题时候，如果让选手用举手等方法来进行抢答，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。而在当今社会里，比赛要追求准确、公正、直观地判断出第一抢答者，这时候智能抢答器就派上用场了。 智能抢答器是一种应用十分广泛的设备，在各种竞赛、抢答场合中，它都能客观、迅速地判别出最先获得发言权的选手。早期的抢答器只是由几个三极管、可控硅、发光管等器件组成的，能通过发光管的指示辩认出选手号码。现在大多数智能抢答器都由单片机或数字集成电路构成的，并且新增了许多功能，如选手号码显示，抢按前或抢按后的计时，选手得分显示等功能。 随着科技的发展，现在的抢答器向着数字化、智能化的方向发展，这就必然提高了智能抢答器的制造成本。鉴于现在小规模的知识竞赛越来越多，操作简单，经济实用的小型抢答器肯定很有市场。四路智能抢答器主要由数字优先编码电路、锁存/译码/驱动电路于一体的CD4511 集成电路、数码显示电路和报警电路组成。优先编码电路、CD4511 集成电路将参赛队的输入信号在数码显示管上输出，用报警电路对时间进行严格控制，这样就构成了四路智能抢答器电路。 2 课程设计的任务及要求 在给定 5v 直流电源电压的条件下设计一个可以容纳四组参赛者的抢答器，每组设计一个抢答按钮供参赛者使用，分别用四个按钮 k1,k2,k3,k4 表示。设置一个系统清零和抢答控制开关 k（该开关由主持人控制），当开关 k 被按下时，抢答开始（允许抢答），打开后抢答电路清零。 抢答器具有第一个抢答信号的鉴别，锁存及显示功能。即有抢答信号输入（开关 k1,k2,k3,k4 中的任一个开关被按下）时，锁存相应的编号，并在LED 数码管上显示出来，同时扬声器发出声响。此时在按其他让任何一个抢答器开关均无效，优先抢答选手的编号一直保持不变，直到主持人将系统清零为止。 3 设计方案及论证 数字式智力抢答器一般包括门控电路，抢答编码电路，译...
