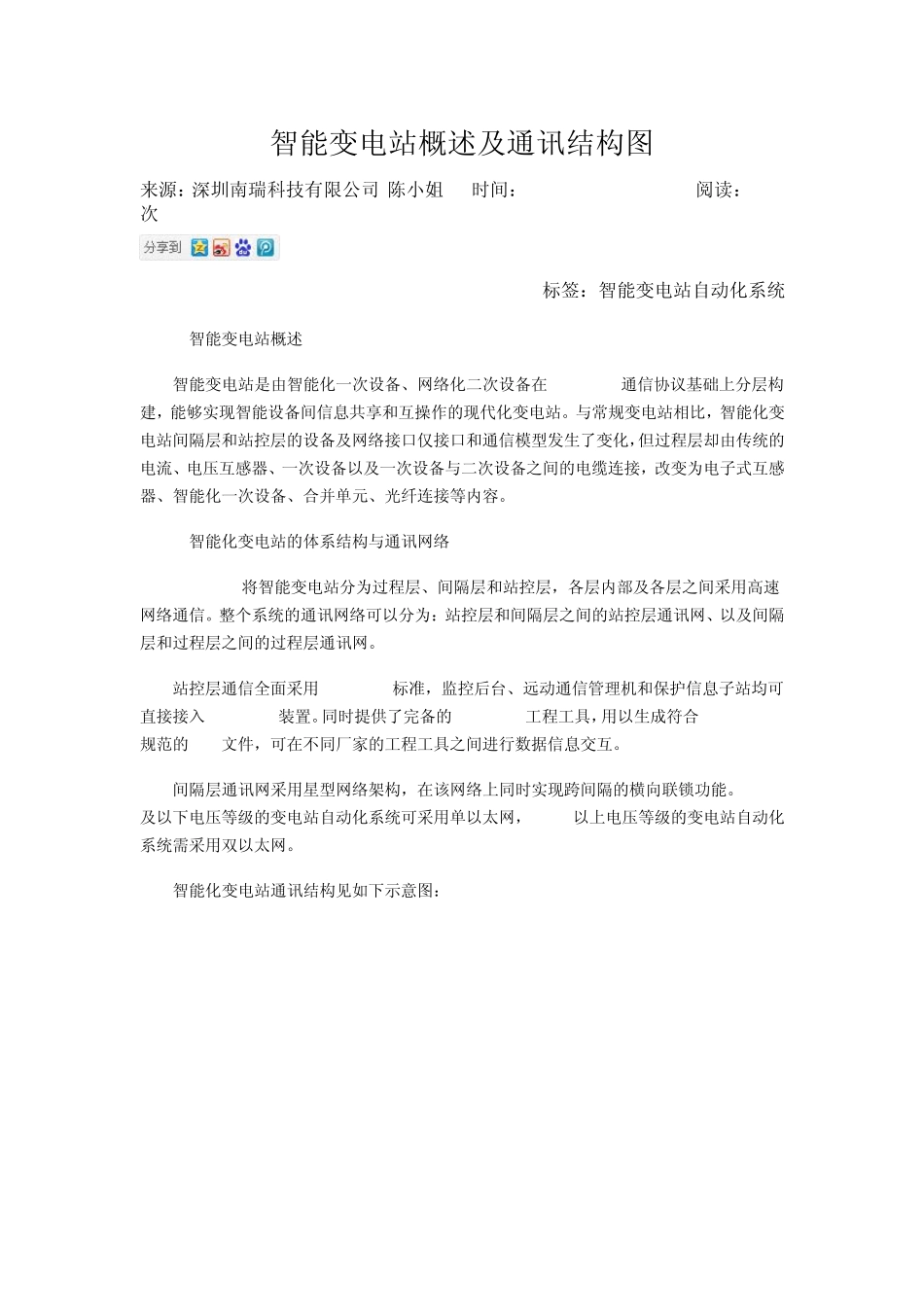

智能变电站概述及通讯结构图

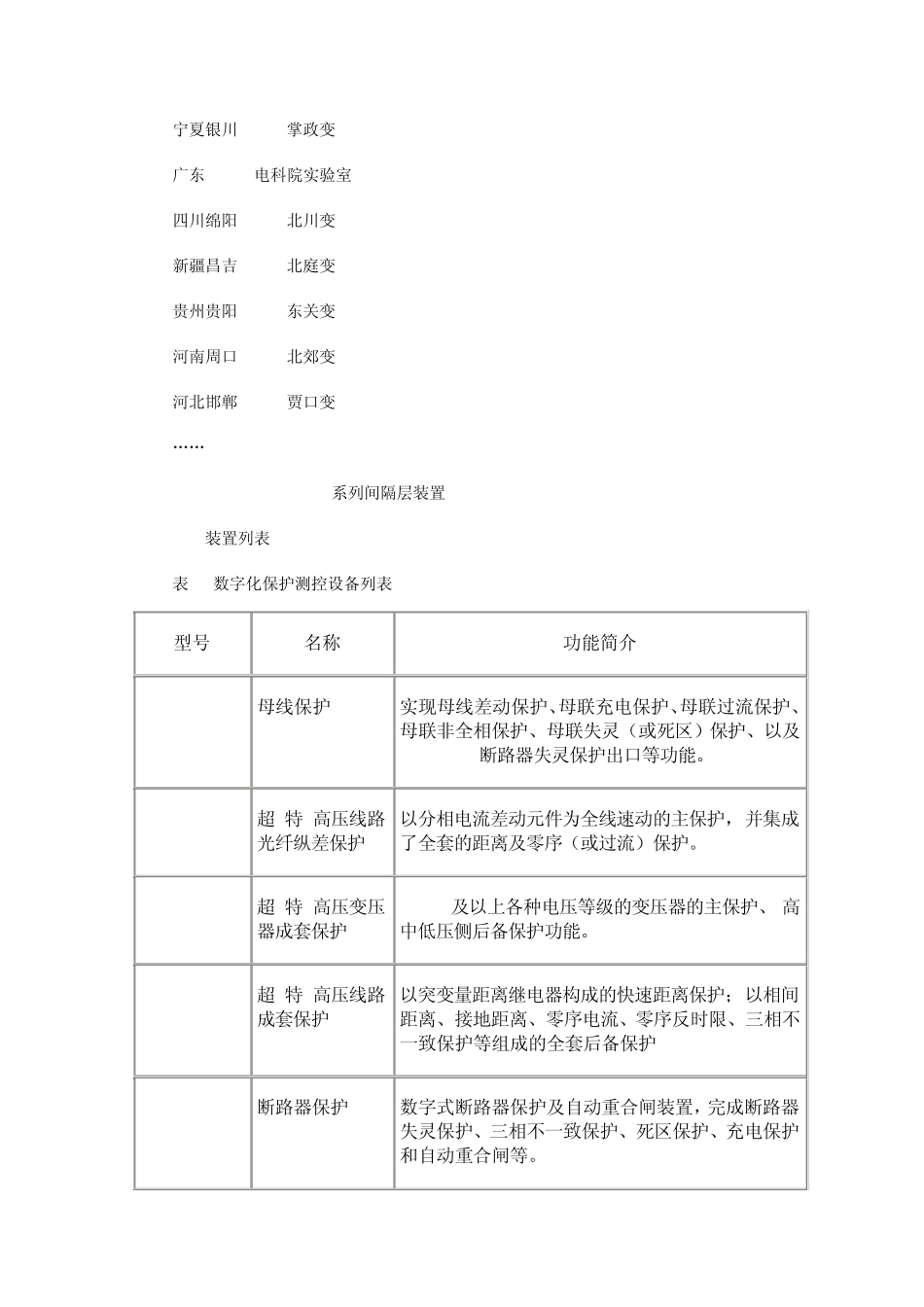

智能变电站概述及通讯结构图 来源：深圳南瑞科技有限公司 陈小姐 时间：2011-07-18 11:25 阅读：1228次 0 标签：智能变电站自动化系统 1.智能变电站概述 智能变电站是由智能化一次设备、网络化二次设备在 IEC61850通信协议基础上分层构建，能够实现智能设备间信息共享和互操作的现代化变电站。与常规变电站相比，智能化变电站间隔层和站控层的设备及网络接口仅接口和通信模型发生了变化，但过程层却由传统的电流、电压互感器、一次设备以及一次设备与二次设备之间的电缆连接，改变为电子式互感器、智能化一次设备、合并单元、光纤连接等内容。 2.智能化变电站的体系结构与通讯网络 IEC61850将智能变电站分为过程层、间隔层和站控层，各层内部及各层之间采用高速网络通信。整个系统的通讯网络可以分为：站控层和间隔层之间的站控层通讯网、以及间隔层和过程层之间的过程层通讯网。 站控层通信全面采用 IEC61850标准，监控后台、远动通信管理机和保护信息子站均可直接接入 IEC61850装置。同时提供了完备的 IEC61850工程工具，用以生成符合 IEC61850-6规范的 SCL文件，可在不同厂家的工程工具之间进行数据信息交互。 间隔层通讯网采用星型网络架构，在该网络上同时实现跨间隔的横向联锁功能。110kV及以下电压等级的变电站自动化系统可采用单以太网，110kV以上电压等级的变电站自动化系统需采用双以太网。 智能化变电站通讯结构见如下示意图： 3.PRS7000变电站自动化系统 3.1.技术特点 采用分层分布、面向对象的设计思想; 支持 IEC61850标准，间隔层测控/保护装置全面通过中国电科院 RTU检测中心的一致性测试和荷兰 KEMA公司 IEC61850一致性测试及认证; 当地监控系统适用于多操作系统(Windows/UNIX/Linux),多硬件系统(32位/64位)的混合平台; 当地监控系统采用图库一体化设计，并内嵌了操作票和一体化五防等功能; 采用嵌入式软/硬件设计技术，实现了变电站层通信平台的通用化和装置化，可以方便地满足不同应用场合的需要; 间隔层测控/保护装置采用了网络化硬件平台，实现了硬件的标准化、模块化，方便配置和扩展。 3.2.工程应用 浙江宁波 220kV武胜变 宁夏银川220kV掌政变 广东220kV电科院实验室 四川绵阳110kV北川变 新疆昌吉110kV北庭变 贵州贵阳110kV东关变 河南周口110kV北郊变 河北邯郸110kV贾口变 …… 4.PRS700-D/ PRS7000系列间隔层装置 4.1.装置列表 表 1 数字化保护测控设备列表 型号 名...
