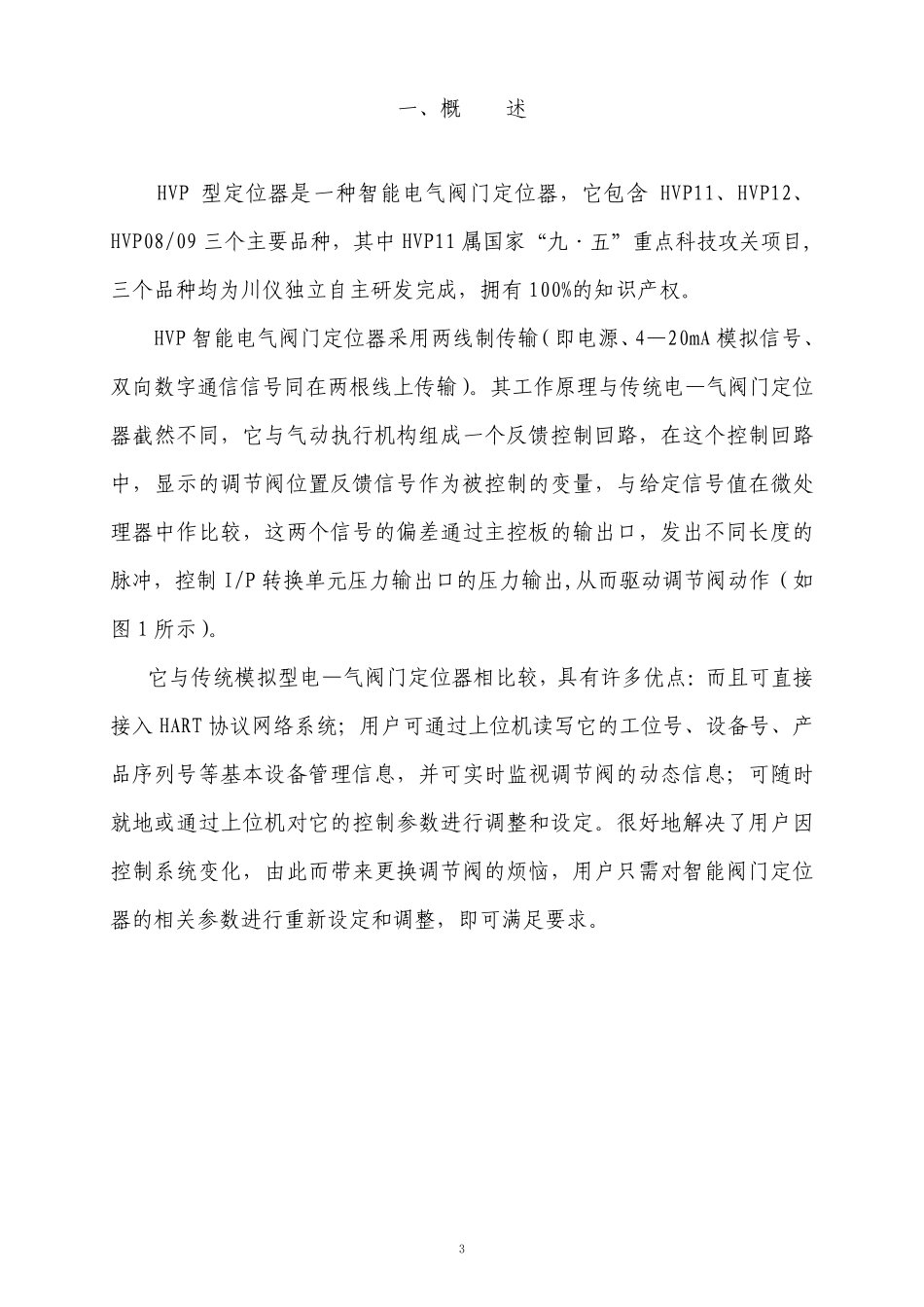

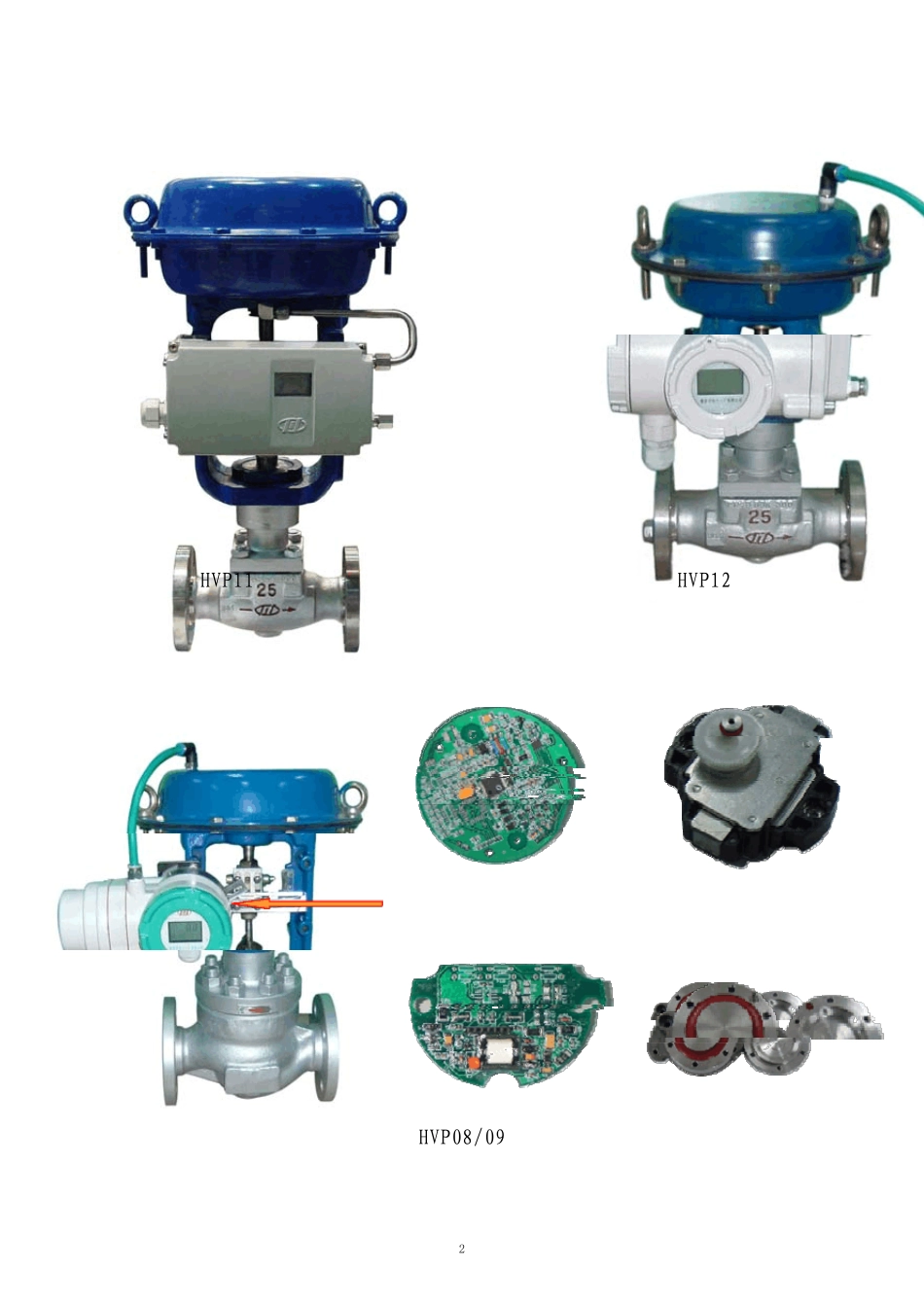

HVP电气阀门型智能定位器 产绍品介 仪厂川十一定位器制造部 1 HVP11 HVP12 HVP08/09 2一、概 述 HVP 型定位器是一种智能电气阀门定位器，它包含 HVP11、HVP12、HVP08/09 三个主要品种，其中 HVP11 属国家“九·五”重点科技攻关项目,三个品种均为川仪独立自主研发完成，拥有 100%的知识产权。 HVP 智能电气阀门定位器采用两线制传输（即电源、4—20mA 模拟信号、双向数字通信信号同在两根线上传输）。其工作原理与传统电—气阀门定位器截然不同，它与气动执行机构组成一个反馈控制回路，在这个控制回路中，显示的调节阀位置反馈信号作为被控制的变量，与给定信号值在微处理器中作比较，这两个信号的偏差通过主控板的输出口，发出不同长度的脉冲，控制 I/P 转换单元压力输出口的压力输出,从而驱动调节阀动作（如图1 所示）。 它与传统模拟型电—气阀门定位器相比较，具有许多优点：而且可直接接入HART 协议网络系统； 用户 可通过上位机读 写 它的工位号、设 备 号、产品序 列 号等 基 本 设 备 管 理信息 ，并 可实 时 监 视 调节阀的动态 信息 ； 可随 时就 地 或 通过上位机对 它的控制参 数进 行调整 和 设 定。很 好 地 解 决 了 用户 因控制系统变化 ，由 此 而带 来 更 换调节阀的烦 恼 ，用户 只 需 对 智能阀门定位器的相关参 数进 行重新 设 定和 调整 ，即可满 足 要求 。 3 馈报反、警 CPU单元 A/D转换 I/P 转换控制仪表号输信入 4-20m A 阀传位感 HART通信 A/D转换 调节阀 图1 HVP 型智能阀门定位器控制框图 4二、特 点 1. 输出特性可任意选择：直线、等百分比、对数，用户任意设定等 2. 低功耗、运行成本低； 3. 可动零件少，抗振性能好，能适应恶劣的环境； 4. 能自动配合各种不同尺寸的执行机构； 5. 具有阀座紧闭功能； 6. 可就地进行参数调整和设定; 7. 可通过上位计算机或手持终端进行远程组态和监控等； 8. HVP08/09 克服了漏气波动的缺点。 三、功 能 1. 自诊断功能：具有信号超量程、输入信号中断、阀位信号中断等功能。 2. 组态功能：输出行程特性、动作方式、死区、行程范围、关断值、报警限设定。 3. 电流反馈功能： 输出 4～20mADC 阀位信号； 4 . 密闭功能：通过菜单设定，可使阀座与阀芯密封面紧贴。 四、主要技术参数 1. 输入信号：4～20mA 的模拟信号及叠加的数字信号 2...
