智能楼宇题库(实操)

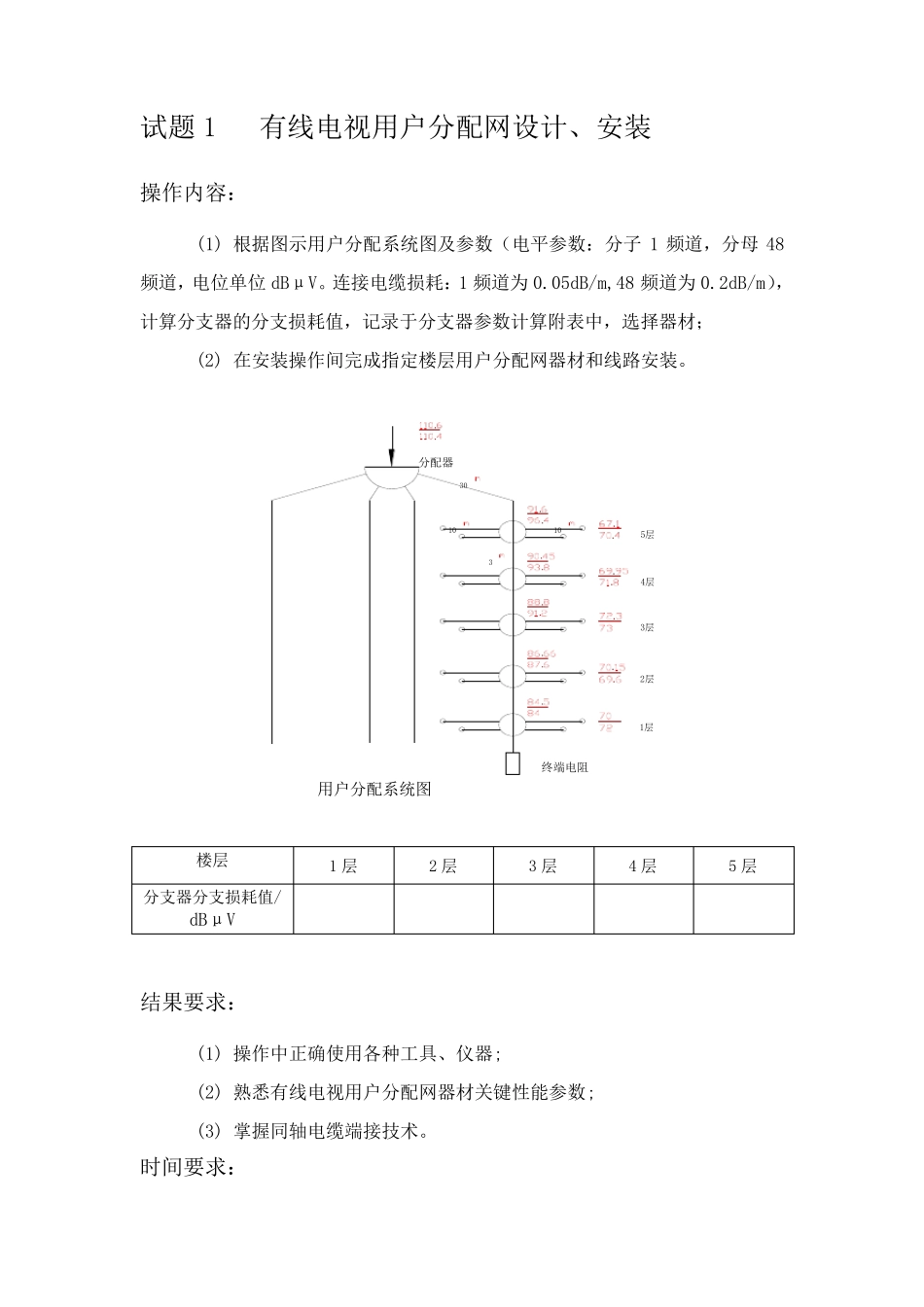

终端电阻3 1层2层3层4层5层10 10 30 分配器用户分配系统图 试题1 有线电视用户分配网设计、安装 操作内容： (1) 根据图示用户分配系统图及参数（电平参数：分子1 频道，分母48频道，电位单位dBμV。连接电缆损耗：1 频道为 0.05dB/m,48 频道为 0.2dB/m），计算分支器的分支损耗值，记录于分支器参数计算附表中，选择器材； (2) 在安装操作间完成指定楼层用户分配网器材和线路安装。 楼层 1 层 2 层 3 层 4 层 5 层 分支器分支损耗值/ dBμV 结果要求： (1) 操作中正确使用各种工具、仪器; (2) 熟悉有线电视用户分配网器材关键性能参数; (3) 掌握同轴电缆端接技术。 时间要求： 准备时间为1 0 分钟，正式操作时间为9 0 分钟。 评分标准： 序号 考核内容 考核要点 配分 考核标准 扣 分 得 分 1 选择器材 （1）计算分支器性能参数。 （2）选择器材。 20 （1）分支器的分支损耗值计算，错一处扣 5 分，扣完 10 分为止。 （2）器材选择不准确，扣10 分。 （3）扣完为止。 2 同轴电缆与用户终端盒的端接 （1）采用专用工具端接同轴电缆。 （2）安装用户终端盒 20 （1）同轴电缆剥线错误，扣 10 分。 （2）同轴电缆端接错误，扣 10 分。 （3）扣完为止。 3 同轴电缆与分支器的端接 （1）同轴电缆连接头制作。 （2）同轴电缆与分支器的连接。 20 （1）同轴电缆剥线错误，扣 10 分。 （2）同轴电缆连接错误，扣 10 分。 （3）扣完为止。 4 测试验收 用综合布线验证测试仪测试。 30 一次试车不成功扣 5 分 二次试车不成功扣 10 分 三次试车不成功扣 15 分。 5 安全文明生产 遵守安全操作规定及考场纪律 10 违反安全操作规定及考场纪律扣 10 分。 合 计 100 评分人 评分人 总分人： 年 月 试题2 缆线敷设 操作内容： 在图示敷设好的管槽中，布放100Mbit/s 带宽局域网指定信息点的一根5 类UTP 水平子系统缆线。线缆敷设工艺参数记录于附表中。 附表：水平子系统线缆敷设工艺参数 工作区水平布线标签标记 通信间水平布线标签标记 工作区水平布线预留长度 通信间水平布线预留长度， 结果要求： (1) 操作中正确使用各种工具、仪器。 (2) 熟练掌握综合布线技术规范。 时间要求： 准备时间为 10 分钟，正式操作时间为 90 分钟。 水平布管法 评分标准 序号 考核内容 考核要点 配分 考核标准 扣分 得分 1 ...
