智能电能表功能规范

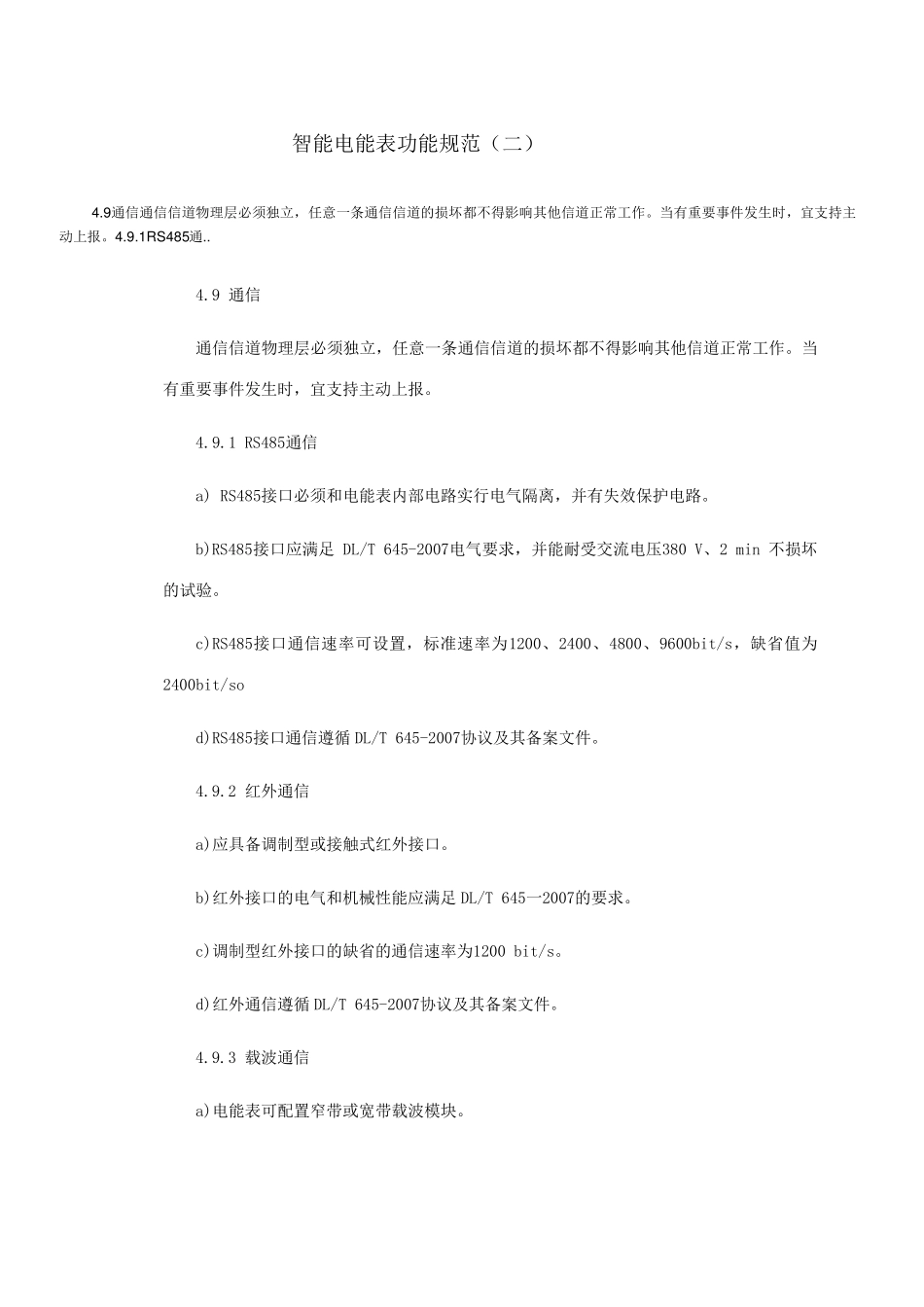

智能电能表功能规范（二） 4.9通信通信信道物理层必须独立，任意一条通信信道的损坏都不得影响其他信道正常工作。当有重要事件发生时，宜支持主动上报。4.9.1RS485通.. 4.9 通信 通信信道物理层必须独立，任意一条通信信道的损坏都不得影响其他信道正常工作。当有重要事件发生时，宜支持主动上报。 4.9.1 RS485通信 a) RS485接口必须和电能表内部电路实行电气隔离，并有失效保护电路。 b)RS485接口应满足DL/T 645-2007电气要求，并能耐受交流电压380 V、2 min 不损坏的试验。 c)RS485接口通信速率可设置，标准速率为1200、2400、4800、9600bit/s，缺省值为2400bit/so d)RS485接口通信遵循 DL/T 645-2007协议及其备案文件。 4.9.2 红外通信 a)应具备调制型或接触式红外接口。 b)红外接口的电气和机械性能应满足DL/T 645一2007的要求。 c)调制型红外接口的缺省的通信速率为1200 bit/s。 d)红外通信遵循 DL/T 645-2007协议及其备案文件。 4.9.3 载波通信 a)电能表可配置窄带或宽带载波模块。 b)电能表与载波通信模块之间的通信遵循DL/T 645-2007协议及其备案文件。 c)如采用外置即插即用型载波通信模块的电能表，载波通信接口应有失效保护电路，即在未接入、接入或更换通信模块时，不应对电能表自身的性能、运行参数以及正常计量造成影响。 d)在载波通信时，电能表的计量性能、存储的计量数据和参数不应受到影响和改变。 4.9.4 公网通信 a)电能表的无线通信接口组件应采用模块化设计:更换或去掉通信模块后，电能表自身的性能、运行参数以及正常计量不应受到影响;更换通信网络时，应只需更换通信模块和软件配置，而不应更换整只电能表。 b)当有重要事件发生时，应主动上报主站。 c)应能将主站命令转发给所连接的其他智能装置，以及将其他智能装置的返回信息传送给主站的功能。如转发其他智能装置的信息不成功，应返回否认帧。 d)无线(GSM/GPRS、CDMA 等〉通信模块应符合通信行业标准YD/T 1214和 YD/T 1208 的有关要求。 e)支持Tep 与UDP 两种通信方式，通信方式由主站设定，默认为Tep 方式:在Tep 通信方式下，终端初始化后和到心跳周期时，应主动与主站心跳3次，如不成功则在下一个心跳周期之前不再主动心跳:心跳周期由主站设置。 f)支持"永久在线'\ "被动激 活 "两种工 作 模式;工 作 模式可 由主站设定。 g)公网通信底 层 协议应符合 DL/T 645-2007及其备案文件的要求。 4. 10 ...
