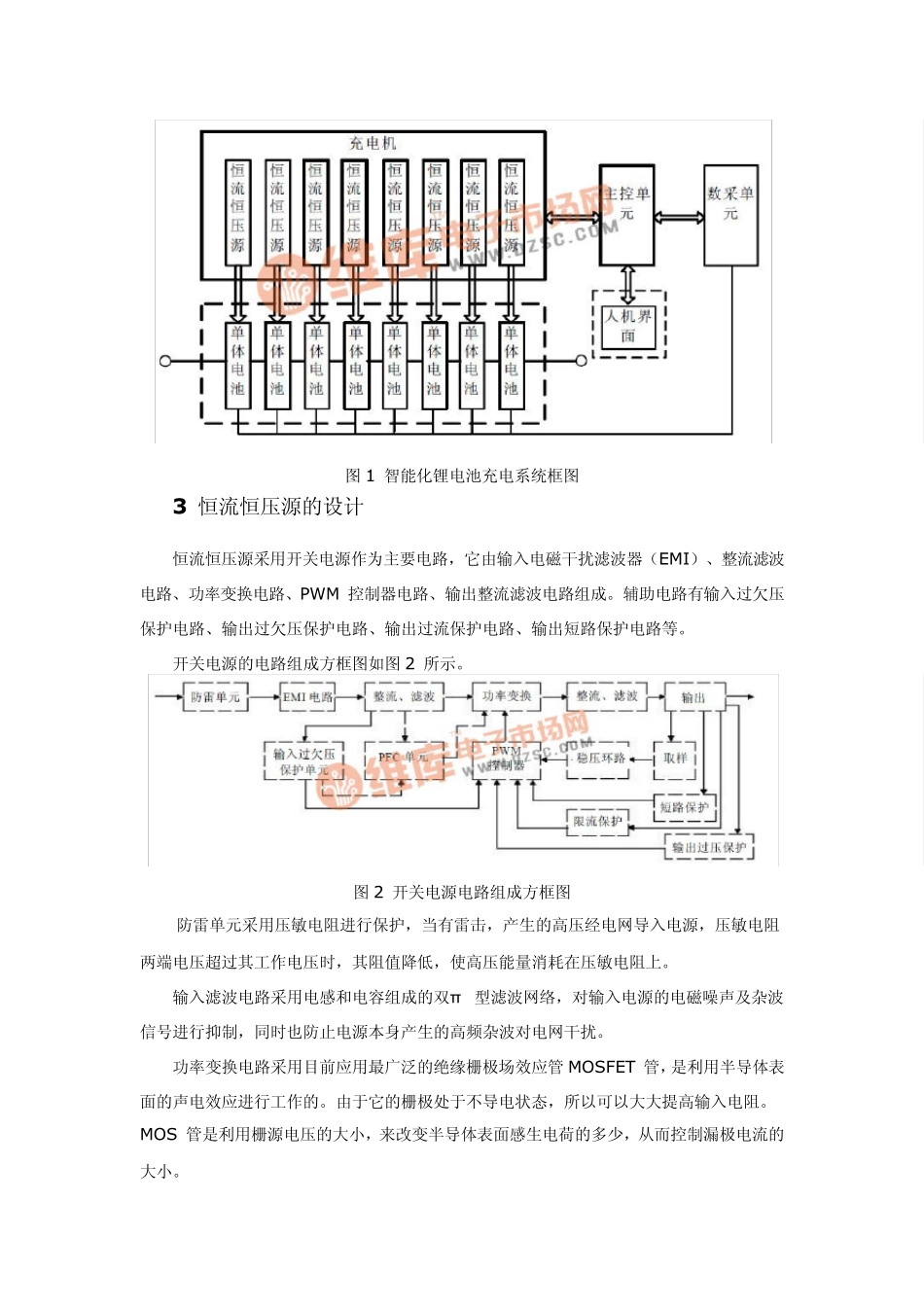

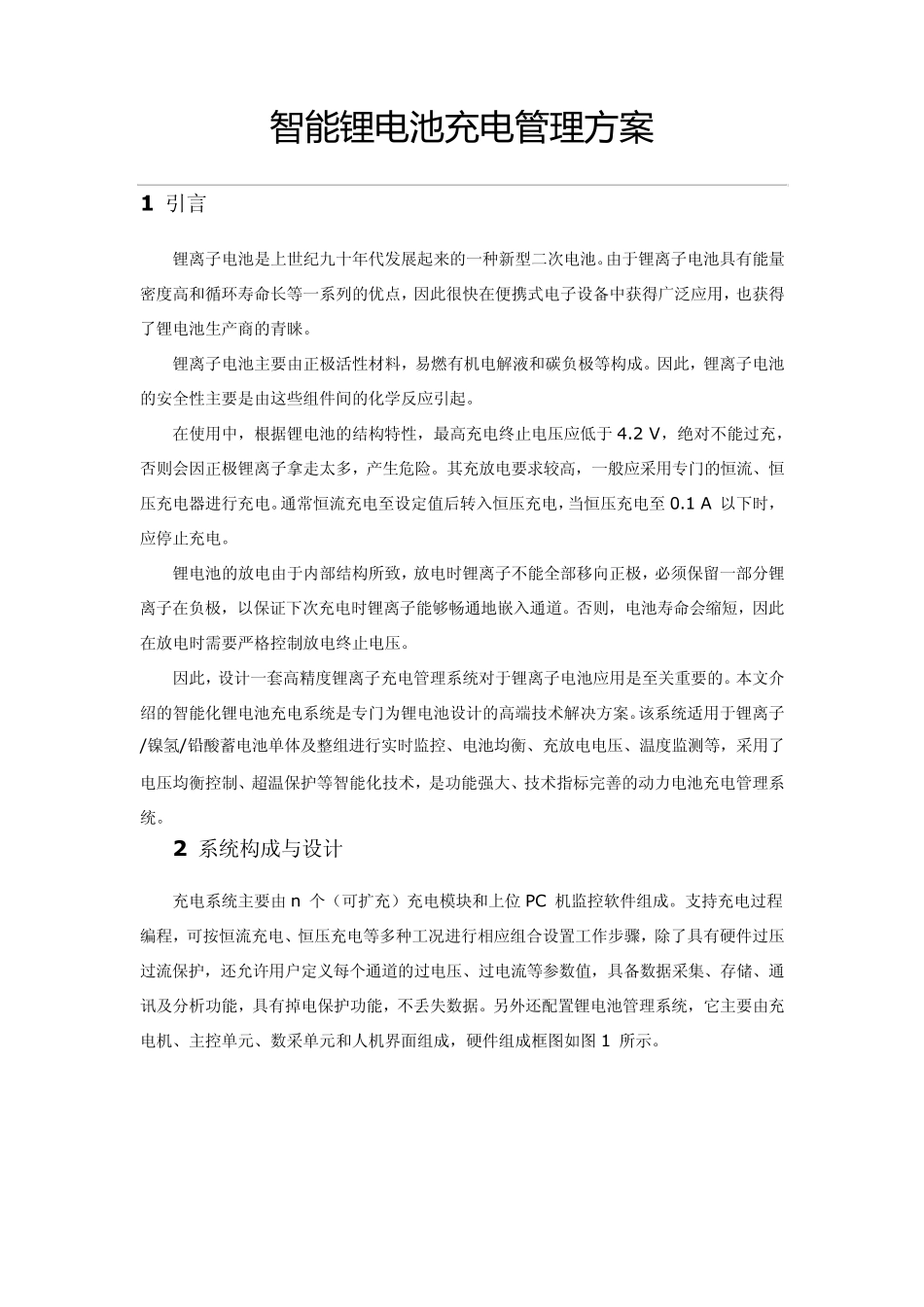

智 能 锂 电 池 充电 管理方案 1 引言 锂离子电池是上世纪九十年代发展起来的一种新型二次电池。由于锂离子电池具有能量密度高和循环寿命长等一系列的优点，因此很快在便携式电子设备中获得广泛应用，也获得了锂电池生产商的青睐。 锂离子电池主要由正极活性材料，易燃有机电解液和碳负极等构成。因此，锂离子电池的安全性主要是由这些组件间的化学反应引起。 在使用中，根据锂电池的结构特性，最高充电终止电压应低于 4.2 V，绝对不能过充，否则会因正极锂离子拿走太多，产生危险。其充放电要求较高，一般应采用专门的恒流、恒压充电器进行充电。通常恒流充电至设定值后转入恒压充电，当恒压充电至 0.1 A 以下时，应停止充电。 锂电池的放电由于内部结构所致，放电时锂离子不能全部移向正极，必须保留一部分锂离子在负极，以保证下次充电时锂离子能够畅通地嵌入通道。否则，电池寿命会缩短，因此在放电时需要严格控制放电终止电压。 因此，设计一套高精度锂离子充电管理系统对于锂离子电池应用是至关重要的。本文介绍的智能化锂电池充电系统是专门为锂电池设计的高端技术解决方案。该系统适用于锂离子/镍氢/铅酸蓄电池单体及整组进行实时监控、电池均衡、充放电电压、温度监测等，采用了电压均衡控制、超温保护等智能化技术，是功能强大、技术指标完善的动力电池充电管理系统。 2 系统构成与设计 充电系统主要由 n 个（可扩充）充电模块和上位 PC 机监控软件组成。支持充电过程编程，可按恒流充电、恒压充电等多种工况进行相应组合设置工作步骤，除了具有硬件过压过流保护，还允许用户定义每个通道的过电压、过电流等参数值，具备数据采集、存储、通讯及分析功能，具有掉电保护功能，不丢失数据。另外还配置锂电池管理系统，它主要由充电机、主控单元、数采单元和人机界面组成，硬件组成框图如图 1 所示。 图1 智能化锂电池充电系统框图 3 恒流恒压源的设计 恒流恒压源采用开关电源作为主要电路，它由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PW M 控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如图2 所示。 图2 开关电源电路组成方框图 防雷单元采用压敏电阻进行保护，当有雷击，产生的高压经电网导入电源，压敏电阻两端电压超过其工作电压时，其阻值降低，使高压能量消耗在...
