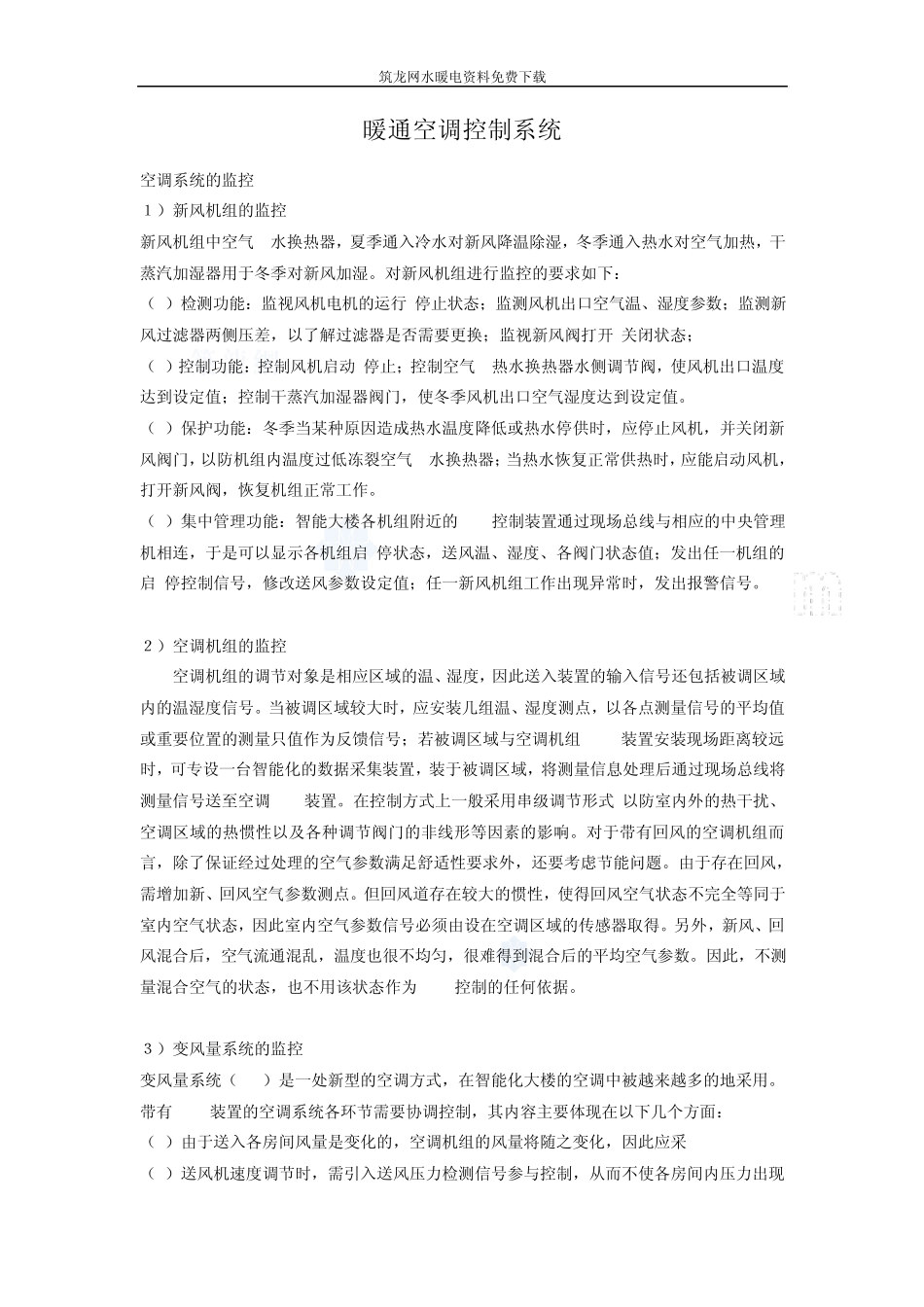

筑龙网水暖电资料免费下载 暖通空调控制系统 空调系统的监控 １）新风机组的监控 新风机组中空气--水换热器，夏季通入冷水对新风降温除湿，冬季通入热水对空气加热，干蒸汽加湿器用于冬季对新风加湿。对新风机组进行监控的要求如下： （1）检测功能：监视风机电机的运行/停止状态；监测风机出口空气温、湿度参数；监测新风过滤器两侧压差，以了解过滤器是否需要更换；监视新风阀打开/关闭状态； （2）控制功能：控制风机启动/停止；控制空气--热水换热器水侧调节阀，使风机出口温度达到设定值；控制干蒸汽加湿器阀门，使冬季风机出口空气湿度达到设定值。 （3）保护功能：冬季当某种原因造成热水温度降低或热水停供时，应停止风机，并关闭新风阀门，以防机组内温度过低冻裂空气--水换热器；当热水恢复正常供热时，应能启动风机，打开新风阀，恢复机组正常工作。 （4）集中管理功能：智能大楼各机组附近的DDC控制装置通过现场总线与相应的中央管理机相连，于是可以显示各机组启/停状态，送风温、湿度、各阀门状态值；发出任一机组的启/停控制信号，修改送风参数设定值；任一新风机组工作出现异常时，发出报警信号。 ２）空调机组的监控 空调机组的调节对象是相应区域的温、湿度，因此送入装置的输入信号还包括被调区域内的温湿度信号。当被调区域较大时，应安装几组温、湿度测点，以各点测量信号的平均值或重要位置的测量只值作为反馈信号；若被调区域与空调机组DDC 装置安装现场距离较远时，可专设一台智能化的数据采集装置，装于被调区域，将测量信息处理后通过现场总线将测量信号送至空调DDC装置。在控制方式上一般采用串级调节形式,以防室内外的热干扰、空调区域的热惯性以及各种调节阀门的非线形等因素的影响。对于带有回风的空调机组而言，除了保证经过处理的空气参数满足舒适性要求外，还要考虑节能问题。由于存在回风，需增加新、回风空气参数测点。但回风道存在较大的惯性，使得回风空气状态不完全等同于室内空气状态，因此室内空气参数信号必须由设在空调区域的传感器取得。另外，新风、回风混合后，空气流通混乱，温度也很不均匀，很难得到混合后的平均空气参数。因此，不测量混合空气的状态，也不用该状态作为 DDC控制的任何依据。 ３）变风量系统的监控 变风量系统（VAV）是一处新型的空调方式，在智能化大楼的空调中被越来越多的地采用。带有 VAV 装置的空调系统各环节需要协调控制，其内容主要体现在以下几个方面：...
