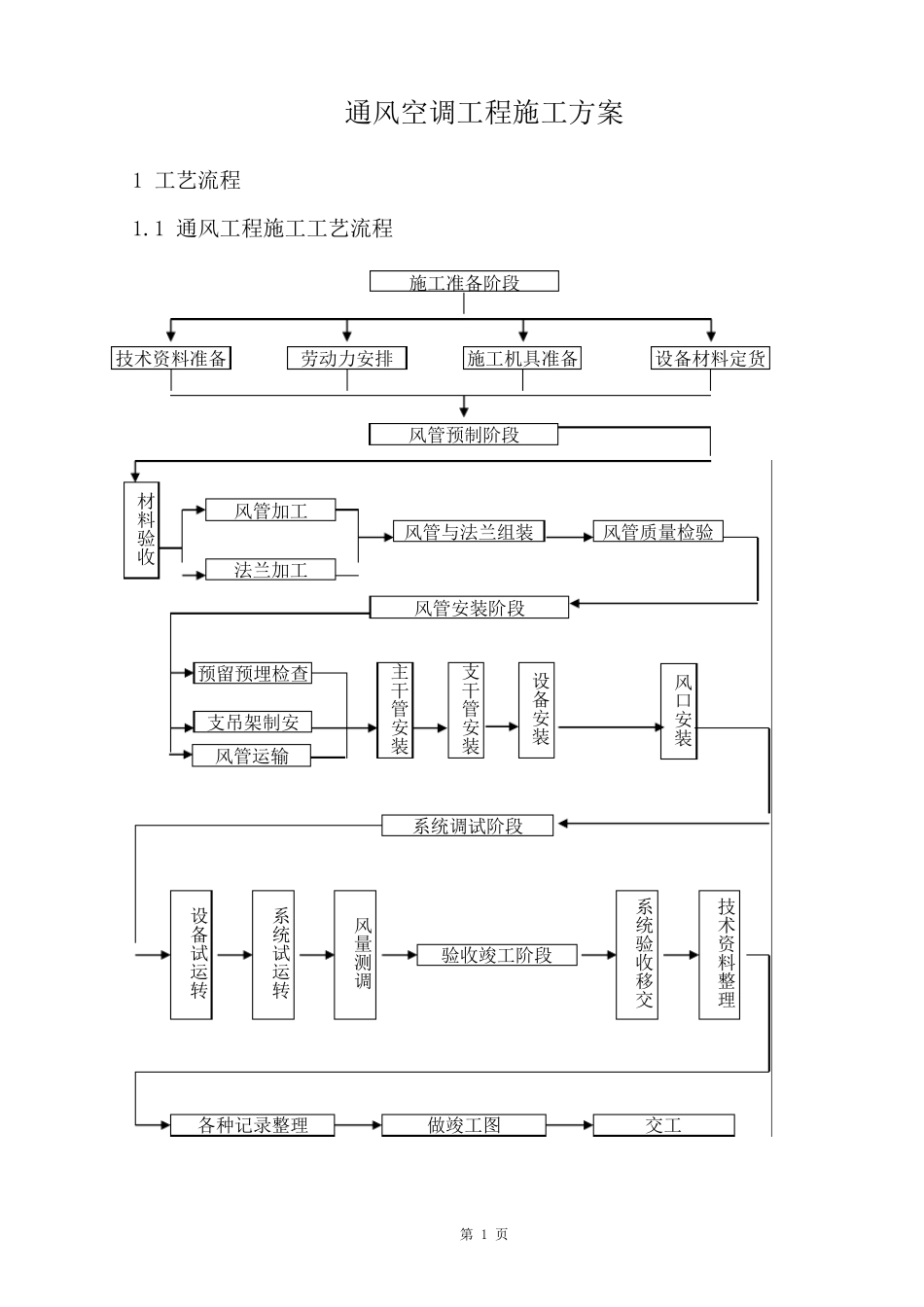

第 1 页 通风空调工程施工方案 1 工艺流程 1.1 通风工程施工工艺流程 施工准备阶段 技术资料准备 劳动力安排 施工机具准备 设备材料定货 风管预制阶段 风管加工 法兰加工 材料验收 风管与法兰组装 风管质量检验 风管安装阶段 预留预埋检查 主干管安装 支干管安装 风口安装 支吊架制安 风管运输 系统调试阶段 设备试运转 系统试运转 风量测调 验收竣工阶段 系统验收移交 技术资料整理 各种记录整理 做竣工图 交工 设备安装 第 2 页 2 风管制作 2.1 材料要求 (1)所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。 (2)制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。 风管板材厚度 类 别 风管直径 或长边尺寸 矩形风管 中 压 低 压 系 统 高 压 系 统 80~320 0.5 0.8 340~450 0.6 0.8 480~630 0.6 0.8 670~1000 0.8 0.8 1120~1250 1.0 1.0 1320~2000 1.0 1.2 (3)风管法兰规格按下表选取。 矩形风管法兰及螺栓规格 风管长边尺寸b(mm) 法兰用料规格(角钢) 螺栓规格 b≤630 25×3 M6 630
