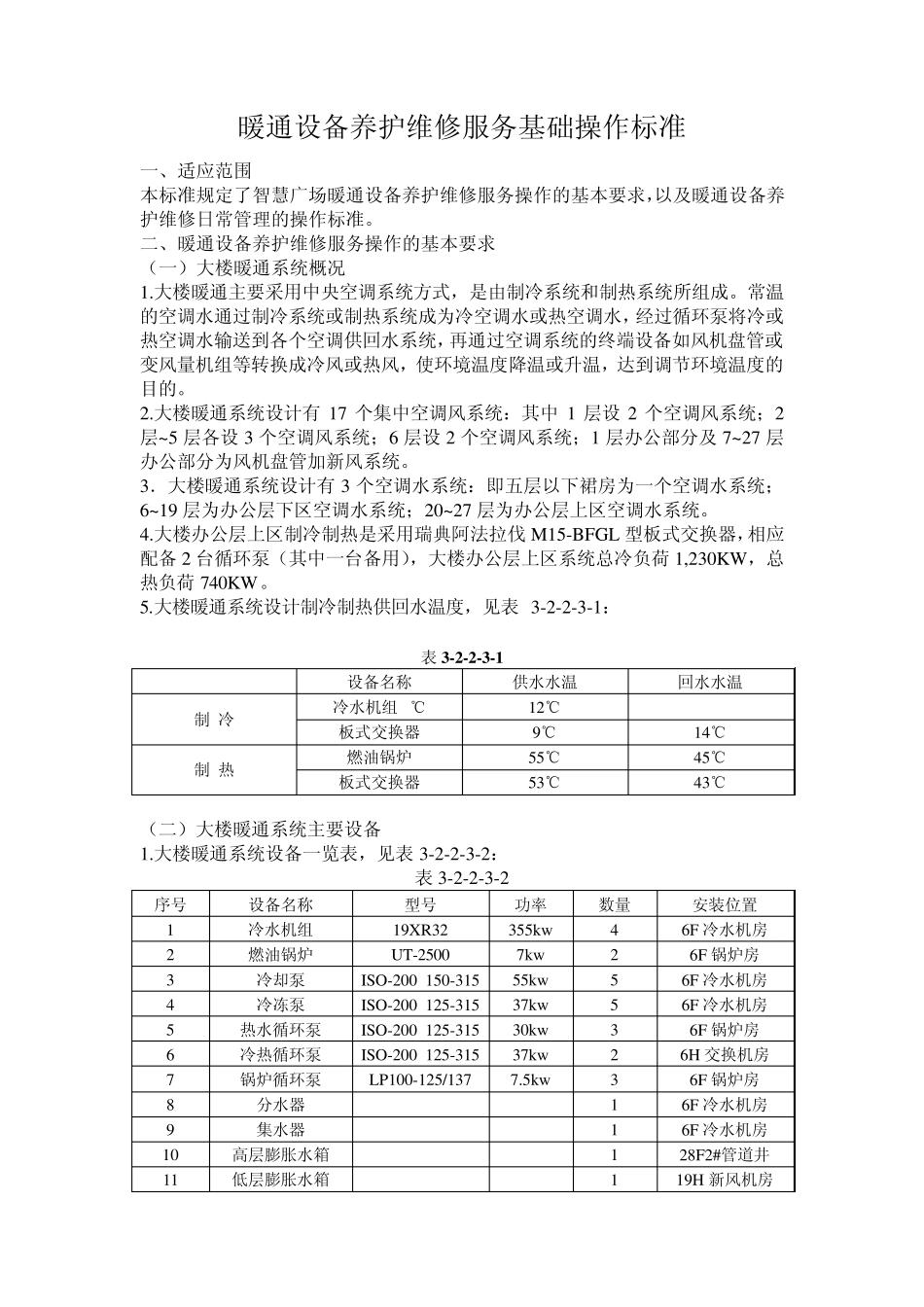

暖通设备养护维修服务基础操作标准 一、适应范围 本标准规定了智慧广场暖通设备养护维修服务操作的基本要求,以及暖通设备养护维修日常管理的操作标准。 二、暖通设备养护维修服务操作的基本要求 (一)大楼暖通系统概况 1.大楼暖通主要采用中央空调系统方式,是由制冷系统和制热系统所组成。常温的空调水通过制冷系统或制热系统成为冷空调水或热空调水,经过循环泵将冷或热空调水输送到各个空调供回水系统,再通过空调系统的终端设备如风机盘管或变风量机组等转换成冷风或热风,使环境温度降温或升温,达到调节环境温度的目的。 2.大楼暖通系统设计有 17 个集中空调风系统:其中 1 层设 2 个空调风系统;2层~5 层各设 3 个空调风系统;6 层设 2 个空调风系统;1 层办公部分及 7~27 层办公部分为风机盘管加新风系统。 3.大楼暖通系统设计有 3 个空调水系统:即五层以下裙房为一个空调水系统;6~19 层为办公层下区空调水系统;20~27 层为办公层上区空调水系统。 4.大楼办公层上区制冷制热是采用瑞典阿法拉伐M15-BFGL 型板式交换器,相应配备 2 台循环泵(其中一台备用),大楼办公层上区系统总冷负荷1,230KW,总热负荷740KW。 5.大楼暖通系统设计制冷制热供回水温度,见表3-2-2-3-1: 表3 -2 -2 -3 -1 设备名称 供水水温 回水水温 制 冷 冷水机组 7℃ 12℃ 板式交换器 9℃ 14℃ 制 热 燃油锅炉 55℃ 45℃ 板式交换器 53℃ 43℃ (二)大楼暖通系统主要设备 1.大楼暖通系统设备一览表,见表3-2-2-3-2: 表3-2-2-3-2 序号 设备名称 型号 功率 数量 安装位置 1 冷水机组 19XR32 355kw 4 6F 冷水机房 2 燃油锅炉 UT-2500 7kw 2 6F 锅炉房 3 冷却泵 ISO-200*150-315 55kw 5 6F 冷水机房 4 冷冻泵 ISO-200*125-315 37kw 5 6F 冷水机房 5 热水循环泵 ISO-200*125-315 30kw 3 6F 锅炉房 6 冷热循环泵 ISO-200*125-315 37kw 2 6H 交换机房 7 锅炉循环泵 LP100-125/137 7.5kw 3 6F 锅炉房 8 分水器 1 6F 冷水机房 9 集水器 1 6F 冷水机房 10 高层膨胀水箱 1 28F2#管道井 11 低层膨胀水箱 1 19H 新风机房 12 锅炉水补水箱 1 6F 锅炉房 13 冷却塔 LRCM-LN-450 3*6.5kw 4 6H 室外平台 14 冷热板交换器 M15-BFGL 1 6H 交换机房 15 炉水板交换器 TL90-850 2 6F 锅炉房 16 软水器 NSS1 1 6F ...
