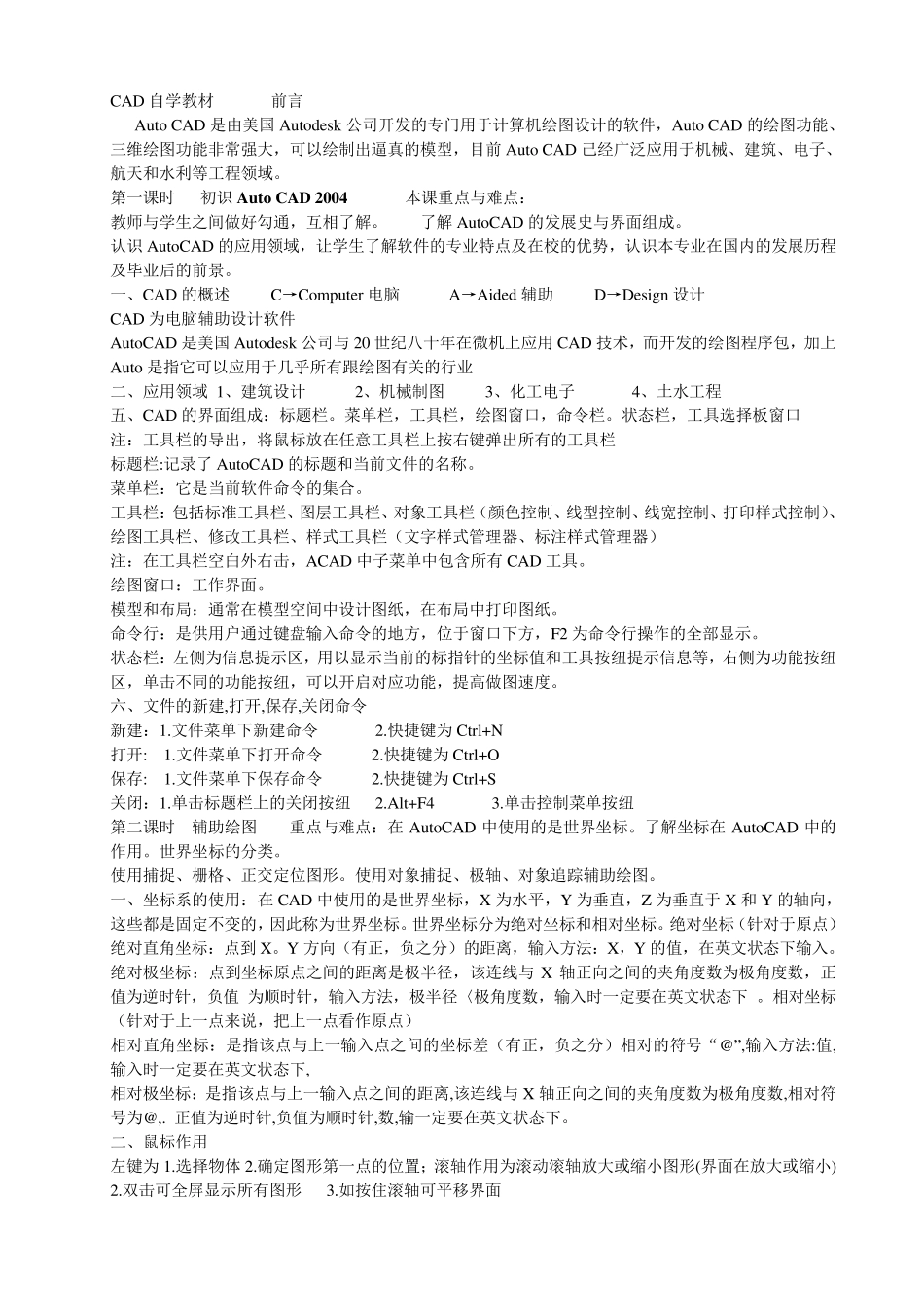

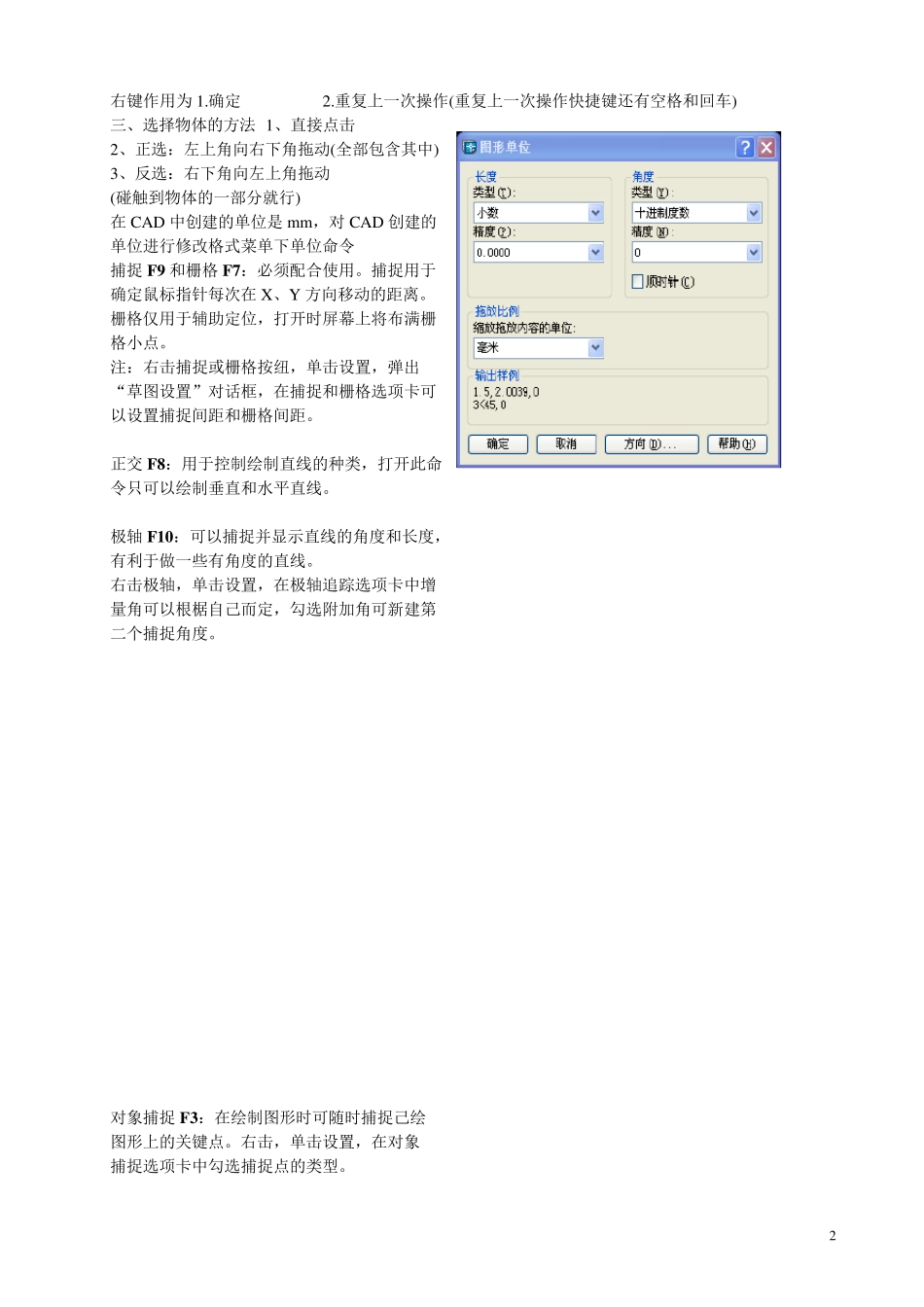

CAD 自学教材 前言 Au to CAD 是由美国 Au todesk 公司开发的专门用于计算机绘图设计的软件，Au to CAD 的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前 Au to CAD 己经广泛应用于机械、建筑、电子、航天和水利等工程领域。 第一课时 初识 Au to CAD 2004 本课重点与难点： 教师与学生之间做好勾通，互相了解。 了解 Au toCAD 的发展史与界面组成。 认识 Au toCAD 的应用领域，让学生了解软件的专业特点及在校的优势，认识本专业在国内的发展历程及毕业后的前景。 一、CAD 的概述 C→Compu ter 电脑 A→Aided 辅助 D→Design 设计 CAD 为电脑辅助设计软件 Au toCAD 是美国 Au todesk 公司与 20 世纪八十年在微机上应用 CAD 技术，而开发的绘图程序包，加上Au to 是指它可以应用于几乎所有跟绘图有关的行业 二、应用领域 1、建筑设计 2、机械制图 3、化工电子 4、土水工程 五、CAD 的界面组成：标题栏。菜单栏，工具栏，绘图窗口，命令栏。状态栏，工具选择板窗口 注：工具栏的导出，将鼠标放在任意工具栏上按右键弹出所有的工具栏 标题栏:记录了 Au toCAD 的标题和当前文件的名称。 菜单栏：它是当前软件命令的集合。 工具栏：包括标准工具栏、图层工具栏、对象工具栏（颜色控制、线型控制、线宽控制、打印样式控制）、绘图工具栏、修改工具栏、样式工具栏（文字样式管理器、标注样式管理器） 注：在工具栏空白外右击，ACAD 中子菜单中包含所有CAD 工具。 绘图窗口：工作界面。 模型和布局：通常在模型空间中设计图纸，在布局中打印图纸。 命令行：是供用户通过键盘输入命令的地方，位于窗口下方，F2 为命令行操作的全部显示。 状态栏：左侧为信息提示区，用以显示当前的标指针的坐标值和工具按纽提示信息等，右侧为功能按纽区，单击不同的功能按纽，可以开启对应功能，提高做图速度。 六、文件的新建,打开,保存,关闭命令 新建：1.文件菜单下新建命令 2.快捷键为 Ctrl+N 打开: 1.文件菜单下打开命令 2.快捷键为 Ctrl+O 保存: 1.文件菜单下保存命令 2.快捷键为 Ctrl+S 关闭：1.单击标题栏上的关闭按纽 2.Alt+F4 3.单击控制菜单按纽 第二课时 辅助绘图 重点与难点：在 Au toCAD 中使用的是世界坐标。了解坐标在 Au toCAD 中的作用。世界坐标的分类。 使用捕捉、栅格、正交定位图形。使用对象捕捉、极轴、对象追踪辅助绘图。...
