最全的通用机械设计计算公式和参数

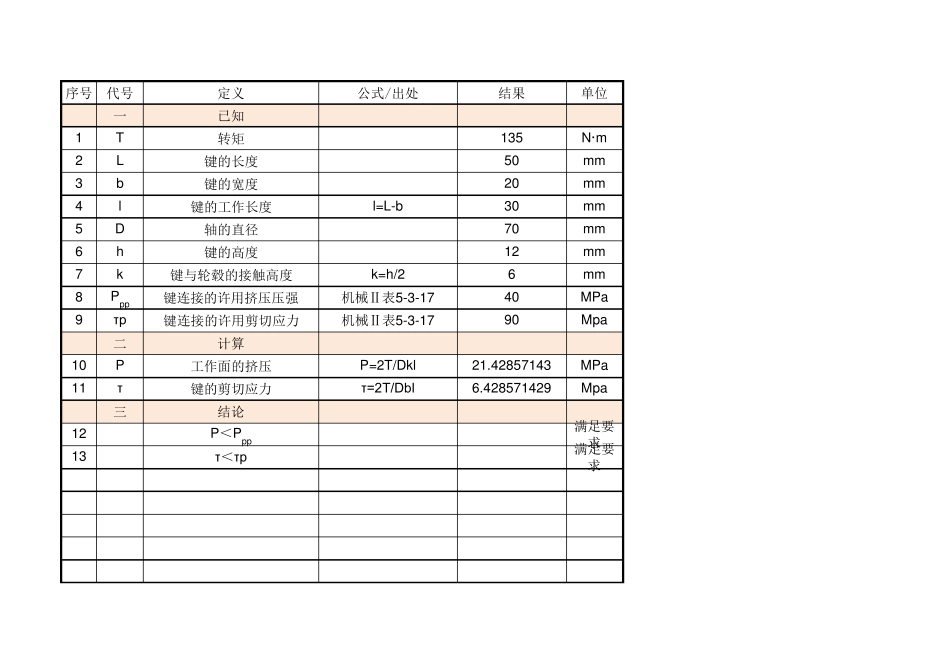

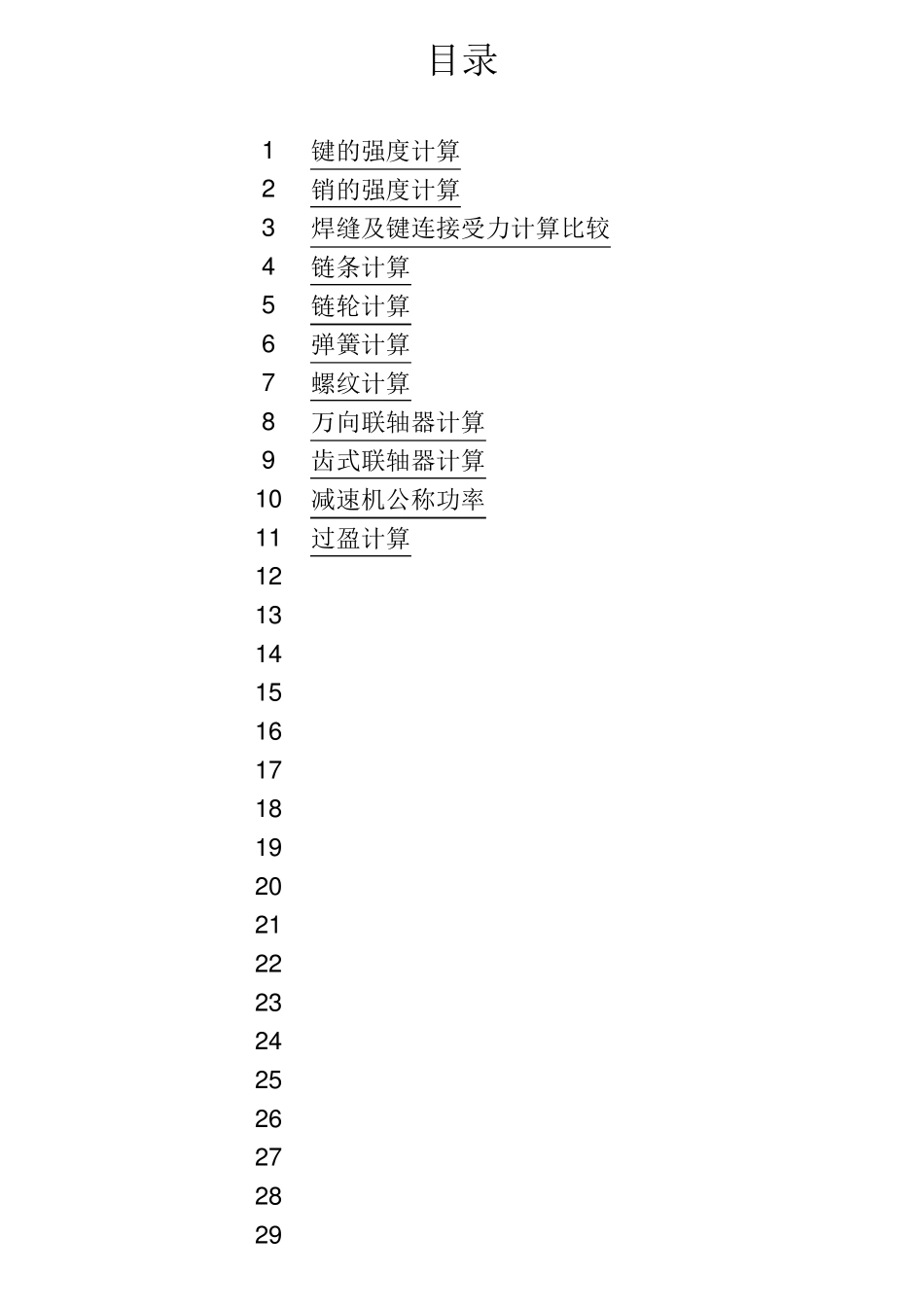

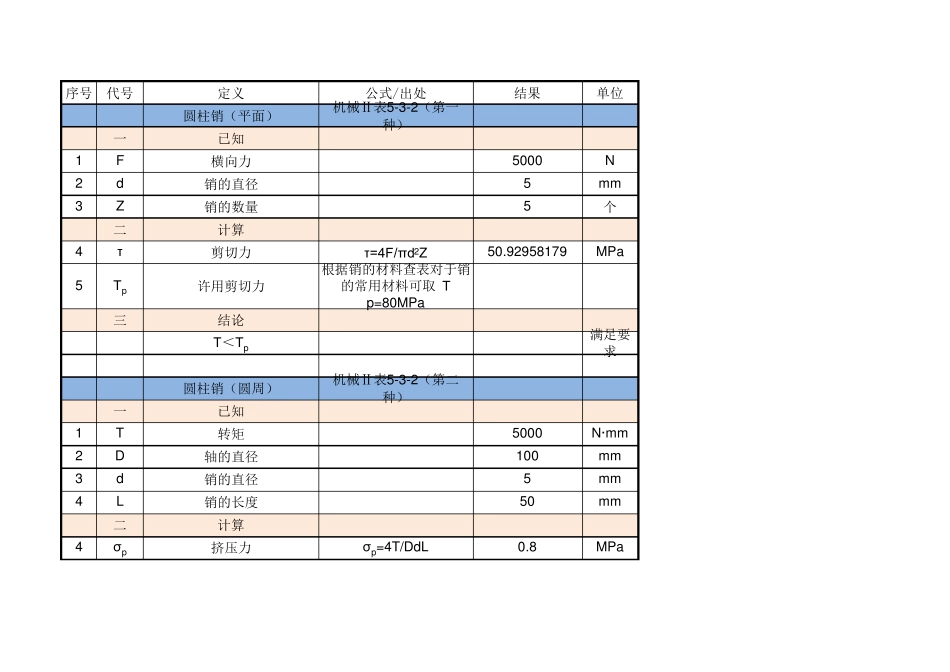

1234567891011121314151617181920212223242526272829减速机公称功率过盈计算目录齿式联轴器计算键的强度计算链条计算链轮计算弹簧计算螺纹计算万向联轴器计算销的强度计算焊缝及键连接受力计算比较序号代号定义公式/出处结果单位一已知1T转矩135N·m2L键的长度50mm3b键的宽度20mm4l键的工作长度l=L-b30mm5D轴的直径70mm6h键的高度12mm7k键与轮毂的接触高度k=h/26mm8Ppp键连接的许用挤压压强 机械Ⅱ表5-3-1740MPa9τp键连接的许用剪切应力机械Ⅱ表5-3-1790Mpa二计算10P工作面的挤压P=2T/Dkl21.42857143MPa11τ键的剪切应力τ=2T/Dbl6.428571429Mpa三结论12P＜Ppp满足要求13τ＜τp满足要求序号代号定义公式/出处结果单位圆柱销（平面）机械Ⅱ表5-3-2（第一种）一已知1F横向力5000N2d销的直径5mm3Z销的数量5个二计算4τ剪切力τ=4F/πd2Z50.92958179MPa5Τp许用剪切力根据销的材料查表对于销的常用材料可取 Τp=80MPa三结论Τ＜Τp满足要求圆柱销（圆周）机械Ⅱ表5-3-2（第二种）一已知1T转矩5000N·mm2D轴的直径100mm3d销的直径5mm4L销的长度50mm二计算4σp挤压力σp=4T/DdL0.8MPa5σpp许用挤压力机械Ⅱ表5-3-17MPa4τ剪切力τ=2T/DdL0.4MPa5Τ p许用剪切力根据销的材料查表对于销的常用材料可取 Τp=80MPa三结论σp＜σpp满足要求Τ ＜Τ p满足要求焊缝及键连接受力计算比较参考书目:机械手册Ⅰ、机械手册Ⅱ序号代号定义备注结果单位一1M扭矩1650N·m2R轴径100mm3k焊缝高度15mm4aa=0.7k10.5mm1τ剪切力(双面焊缝)τ=2*M*(R+a)/2π ((R+a)4-R4)) 1.1822Mpaτp167Mpaτ＜τp,强度满足要求二1T扭矩1650N·m2D轴径100mm3b键宽28mm4L键长70mm1τ剪切力τ=2*T/DbL16.837Mpaτp60Mpaτ＜τp,强度满足要求三焊缝计算(已知条件)计算受力键计算(已知条件)计算受力结论轴头采用焊缝联结和键联结均能满足要求,但根据计算数据,通过比较,焊缝联结更为可靠.序号代号定义公式/出处结果单位一已知1n1链轮1转速213r/min2n2链轮2转速213r/min3i传动比i=n1/n214z1链轮1齿数255z2链轮2齿数z2=i*z1256P传递功率3Kw7KA共况系数机械Ⅲ表13-2-31.48Pd设计功率Pd=KA*P4.2Kw9Kz'链轮齿数系数机械Ⅲ表13-2-41.5110Kp排数系数机械Ⅲ表13-2-51二计算11Po单排链功率Po=Pd/（Kz*Kp）2.781456954Kw12p链条节距机械Ⅲ图13-2-219.05mm13dkmax链轮轴孔最大许用直径机械Ⅲ表13-2-688mm因不满足结构需要，增大节距和齿数，p=25.4，Z1=z2=29，dkmax=120mm14z1链轮1齿数2515z2链轮2...
