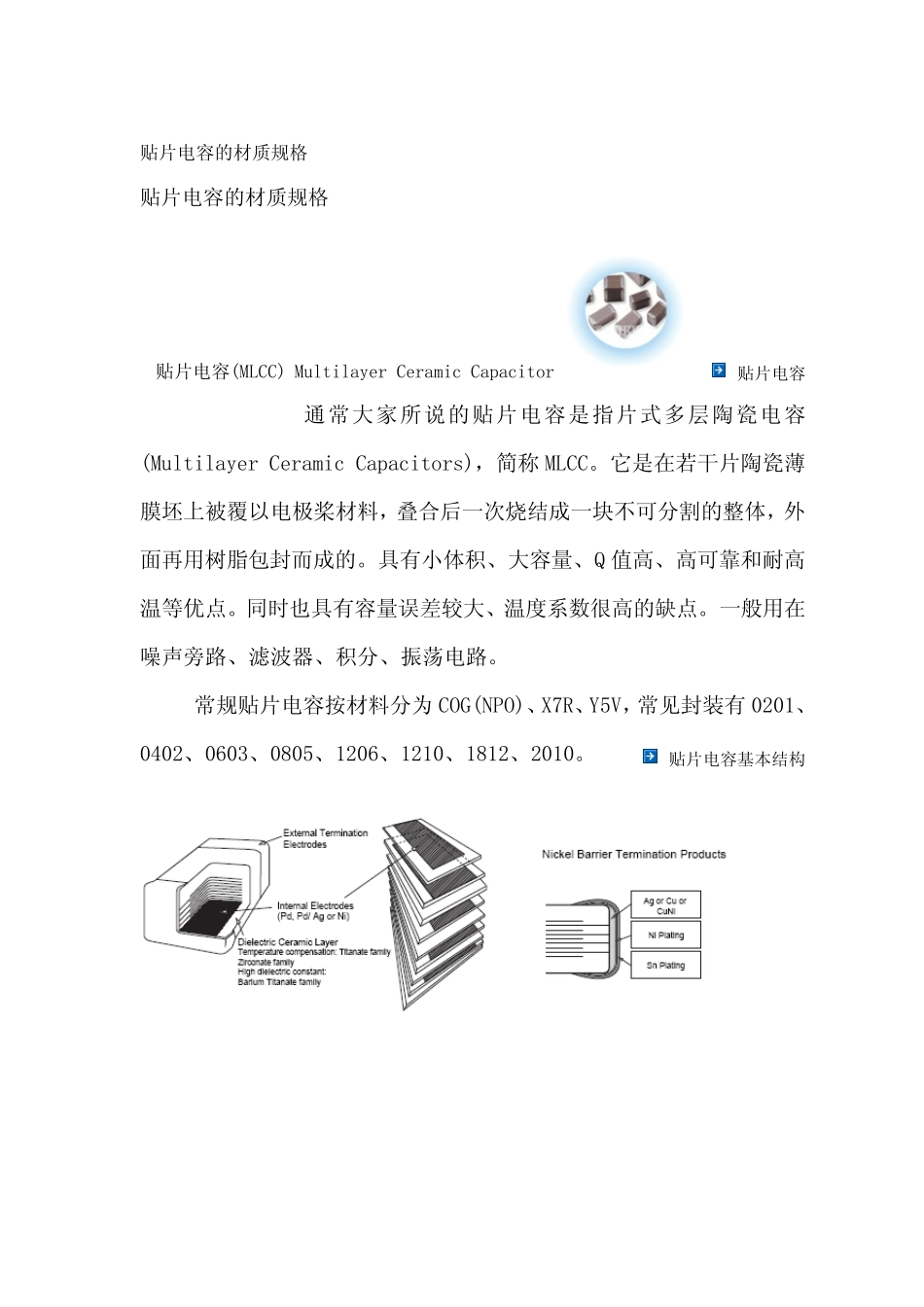

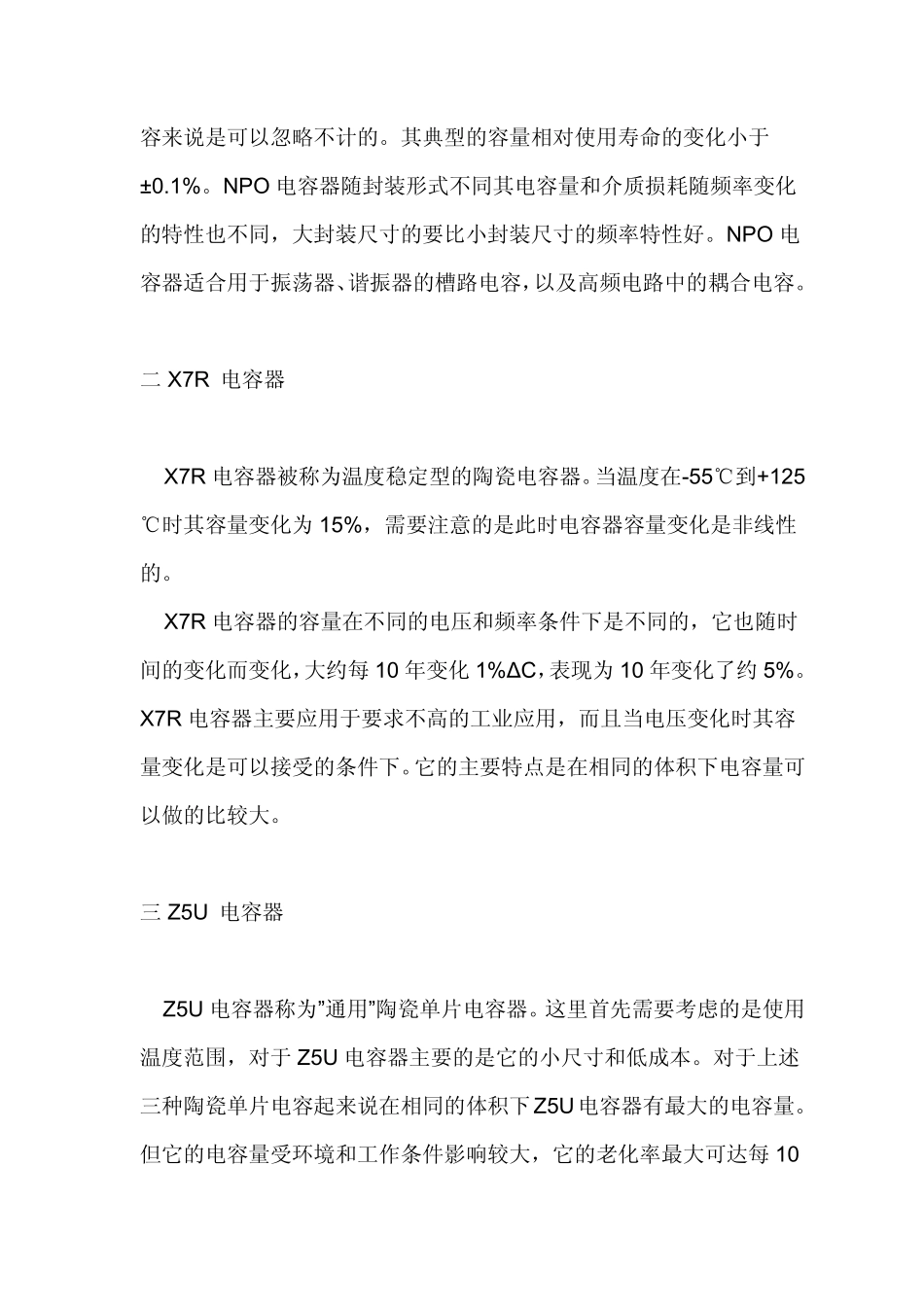

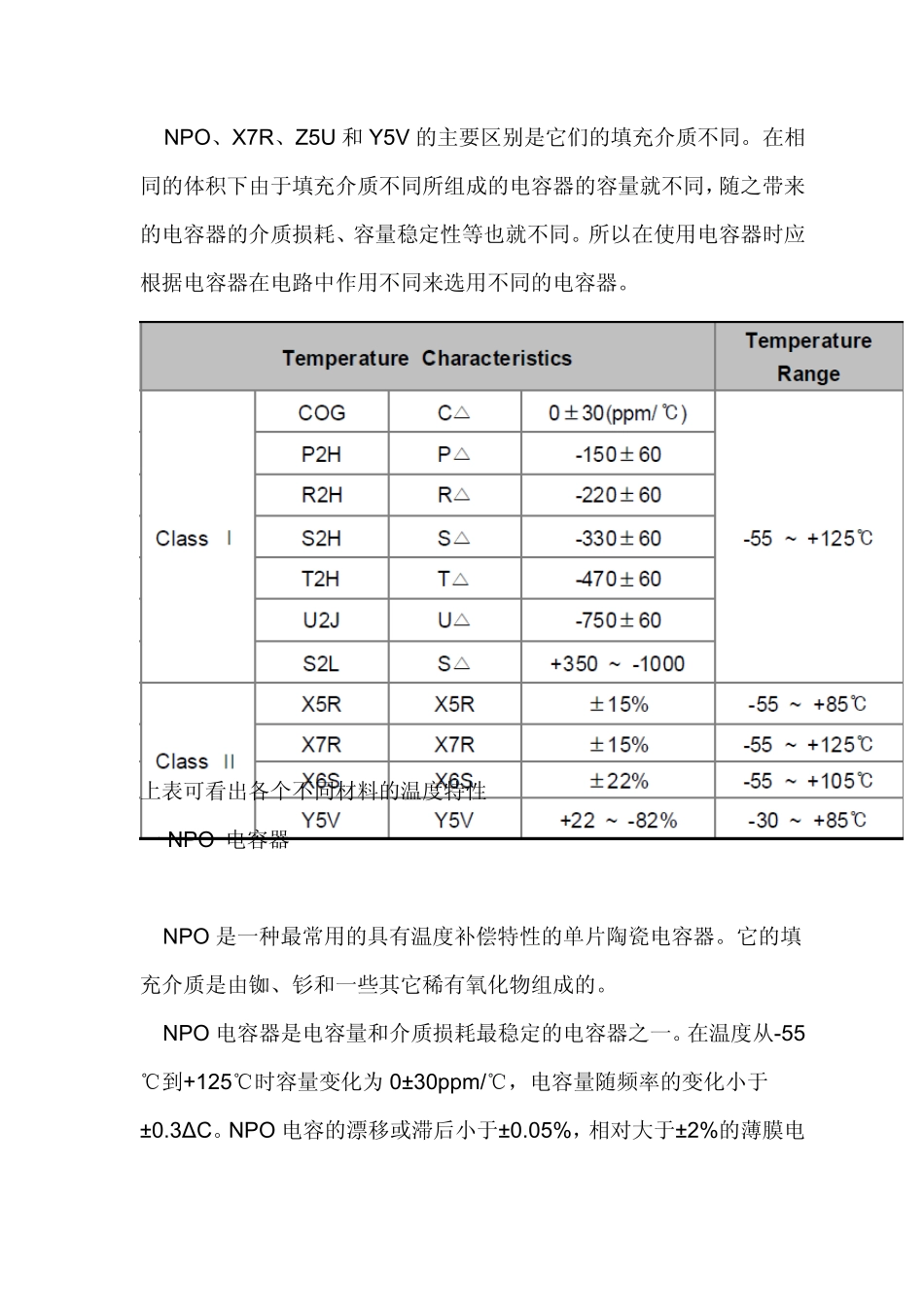

贴片电容的材质规格 贴片电容的材质规格 贴片电容(MLCC) Multilayer Ceramic Capacitor 贴片电容 通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC。它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。具有小体积、大容量、Q 值高、高可靠和耐高温等优点。同时也具有容量误差较大、温度系数很高的缺点。一般用在噪声旁路、滤波器、积分、振荡电路。 常规贴片电容按材料分为 COG(NPO)、X7R、Y5V，常见封装有0201、0402、0603、0805、1206、1210、1812、2010。 贴片电容基本结构 NPO、X7R、Z5U 和Y5V 的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 上表可看出各个不同材料的温度特性 一 NPO 电容器 NPO 是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO 电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为 0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO 电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。NPO 电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二 X7R 电容器 X7R 电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R 电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每 10 年变化1%ΔC，表现为10 年变化了约 5%。X7R 电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。 三 Z5U 电容器 Z5U 电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U 电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作...
