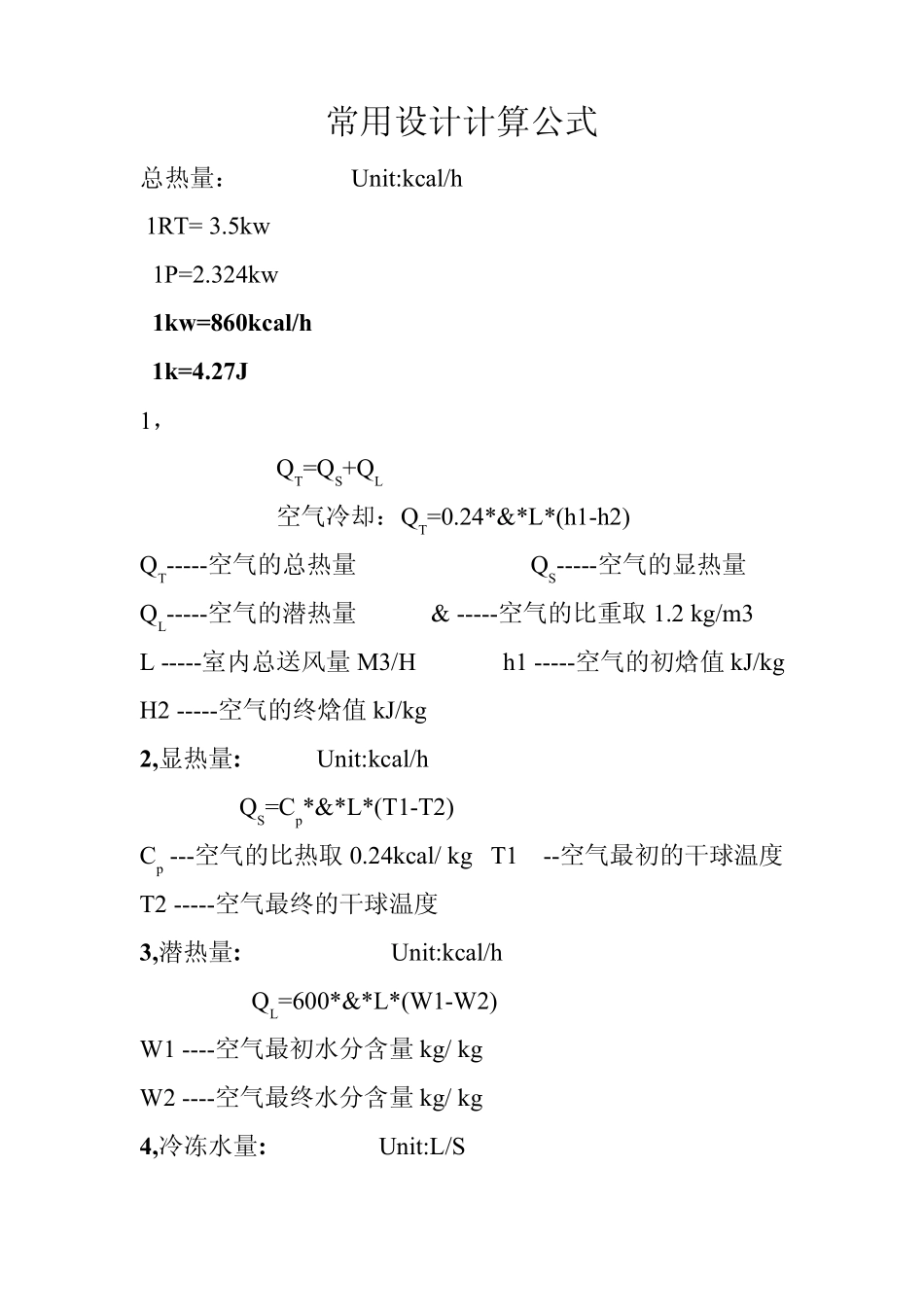

常用设计计算公式 总热量: Unit:kcal/h 1RT= 3.5kw 1P=2.324kw 1kw =860kcal/h 1k=4.27J 1, QT=QS+QL 空气冷却:QT=0.24*&*L*(h1-h2) QT-----空气的总热量 QS-----空气的显热量 QL-----空气的潜热量 & -----空气的比重取 1.2 kg/m3 L -----室内总送风量M3/H h1 -----空气的初焓值 kJ/kg H2 -----空气的终焓值 kJ/kg 2,显热量: Unit:kcal/h QS=Cp*&*L*(T1-T2) Cp ---空气的比热取 0.24kcal/ kg T1 --空气最初的干球温度 T2 -----空气最终的干球温度 3,潜热量: Unit:kcal/h QL=600*&*L*(W1-W2) W1 ----空气最初水分含量kg/ kg W2 ----空气最终水分含量kg/ kg 4,冷冻水量: Unit:L/S V1=Q1/4.187*(T1-T2) Q 1-----主机制冷量(KW), T1-T2 -----主机进出水温差 5,冷却水量: Unit:L/S V2=Q2/4.187*(T1-T2) Q2=Q1+N Q2-----冷却热量 KW T1-T2 -----主机冷却水进出水温度 N -----制冷机组耗电功率 KW 6,电机满载电流计算: Unit:A FAL=N/1.732*U*COS@ 7,新风量: Unit:M3/H L0 =n*V n -----房间换气次数 V -----房间体积 8,送风量: Unit:M3/H 空气冷却:L= QS/ Cp*&*(T1-T2) QS -----显热量 kcal/h Cp ---空气的比热取 0.24kcal/ kg T1 --空气最初的干球温度 T2 --空气最终的干球温度 & -----空气的比重取 1.2 kg/m3 9,风机功率: Unit:KW N1=L1*H1/102*n1*n2 L1 -----风机风量(L/S) H1 -----风机风压(mH2O) n1 -----风机效率 n2-----传动效率,直联传动取1;皮带传动取0.9 10,水泵功率: Unit:KW N2=L2*H2*r/102*n3*n4 L2 -----水流速(L/S) H2 -----水泵压头(mH2O) n3 -----水泵效率=0.7~0.85 n4 -----传动效率=0.9~1.0 r -----液体比重(水的比重为1kg/l) 11,水管管径: Unit:mm D=35.68*根号L2/ v L2 -----水流速(L/S) v -----水设计流速(m/s) 12,空气加湿量: Unit:g R=LX*1.3*(h1-h2) LX -----新风量(m3/h) h1 -----室内设计温度下的焓值 h2 -----室外最低状态下焓值(查焓墒图) 设备风量设计:(概算) [ρ (设备功率)*860*0.8/0.29(空气比热)/5(温差)]+Q1+Q2 =Q(送风量) Q1-----人的潜散所须风量 Q2-----建筑所须风量 1.照度软件计算 如:300LUX 高度: 2.5M 2.7M 3.0M 4.0M 6.0M 瓦特数(W/M2) 11.6 11.7 12.2 13.6 16.5 1kw =860kcal/h 换气消耗量 在室内的人需要每小时 30 CMH(m 3/...
