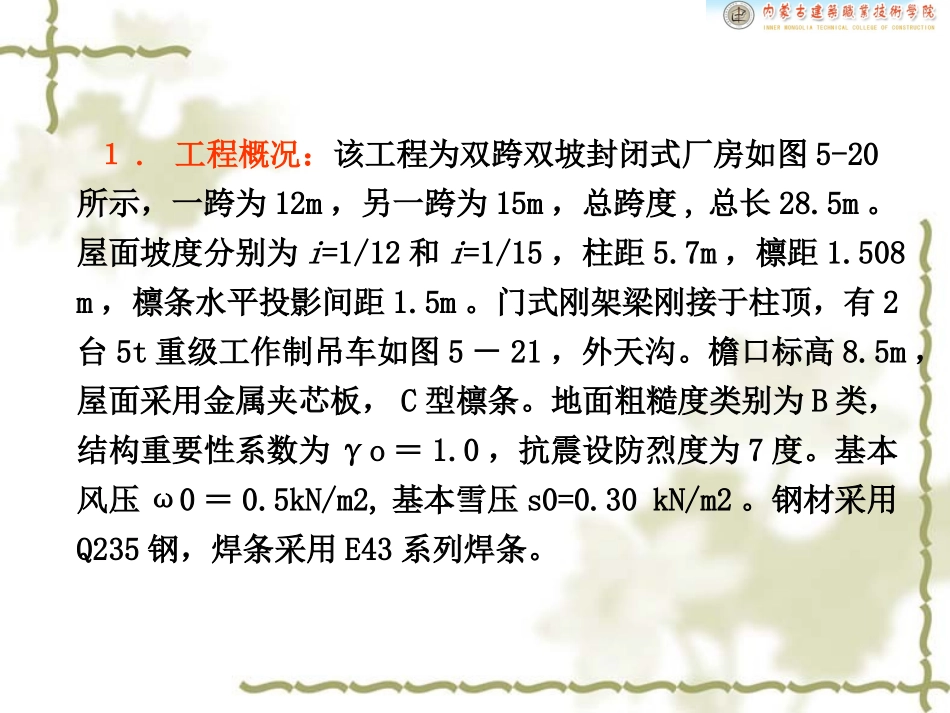

钢结构模块三单层门式刚架施工图识读模块三单层门式刚架施工图识读概述门式刚架具有轻质、高强、工厂化、标准化程度较高，现场施工进度快等特点，因此，受到广泛的应用。它的特点是用工量较少，可装运性好，还可降低房屋高度。由于其梁柱节点多可视为刚接，使其具有卸载作用，使得实腹门式刚架具有跨度大的特点，可取跨度的1/30～1/40。目前单跨刚架的跨度国内最大已达72m。１.工程概况：该工程为双跨双坡封闭式厂房如图5-20所示，一跨为12m，另一跨为15m，总跨度,总长28.5m。屋面坡度分别为i=1/12和i=1/15，柱距5.7m，檩距1.508m，檩条水平投影间距1.5m。门式刚架梁刚接于柱顶，有2台5t重级工作制吊车如图5－21，外天沟。檐口标高8.5m，屋面采用金属夹芯板，C型檩条。地面粗糙度类别为B类，结构重要性系数为γo＝1.0，抗震设防烈度为7度。基本风压ω0＝0.5kN/m2,基本雪压s0=0.30kN/m2。钢材采用Q235钢，焊条采用E43系列焊条。２.刚架的屋（墙）面围护结构刚架的屋（墙）面围护结构宜选用有檩轻板体系，本例中采用金属夹芯板。刚架屋面的坡度可视屋面材料及排水条件的不同，在1/10～1/20间选用。３.刚架的合理间距（柱距）应综合考虑使用要求、刚架跨度、檩条合理跨度及荷载条件等因素确定。一般可在6～12m间选用。４.端刚架在建筑物山墙处，一般仍需设置端刚架(刚架梁、刚架柱)，为降低用钢量，也可用山墙横向墙架柱并增设压顶斜梁以代替端刚架。５.伸缩缝的设置刚架结构的伸缩缝应按有关规定设置。伸缩缝的设置可采用双柱或只在檩条相连处设长圆孔的单柱伸缩缝构造。在每一伸缩缝区段，沿每一纵向柱列均应设置柱间垂直支撑，在区段端部柱距内应设置屋面支撑。在檩条端部的螺栓连接处在纵向采用长圆孔，并使该处屋面板在构造上允许胀缩。６.刚架加腋当刚架梁、柱节点处采用折线形加腋，并构造连接高度较大时，宜在此处设置纵向支撑系统，以维持刚架节点的稳定。必要时可在檩条或墙梁处增设隅撑作为横梁的侧向支承。７.墙梁为加强门式刚架的整体性、空间刚度和墙体围护结构的安装一般在门式刚架的柱间设置墙梁，墙梁一般采用C型钢。８.柱加腋托座节点，为在柱上先焊有加腋托座，梁安装在托座上后，上、下翼缘分别以拼接板与柱顶板及托座板连接，连接可为现场焊接，亦可用高强螺栓连接。９.端板连接螺栓应成对对称布置。在受拉翼缘和受压翼缘的内外两侧均应设置，并宜使每个翼缘的螺栓群中心与翼缘的中心重合或接近。10.螺栓中心至翼缘板表面的距离，应满足拧紧螺栓时的施工要求，不宜小于35mm。螺栓端距不应小于2倍的螺栓孔径。课题４单层门式刚架施工图识读10.螺栓中心至翼缘板表面的距离，应满足拧紧螺栓时的施工要求，不宜小于35mm。螺栓端距不应小于2倍的螺栓孔径。课题４单层门式刚架施工图识读11.在门式刚架中，受压翼缘的螺栓不宜少于两排。12.与横梁端板连接的柱翼缘部分应与端板等厚度。端板的厚度可根据支承条件计算确定，但不宜小于16mm。13.柱翼缘板厚度不宜小于16mm，当柱翼缘板厚度不能满足此要求时，可在柱头翼板局部加厚。课题４单层门式刚架施工图识读14.铰接柱脚及刚接柱脚的一般构造为采用低锚栓直接锚固柱底板，可承受柱底剪力，同时也具有一定的抗弯能力以保证柱在安装过程中的稳定；课题４单层门式刚架施工图识读15.柱脚底板厚度t一般不宜小于16mm；柱与底板的连接焊缝一般应比柱身焊缝加厚1～2级。16.锚栓直径一般不宜小于24mm，并由计算确定。锚栓的螺帽应采用双螺帽等防松措施。本例中采用M24螺栓。课题５网架施工图识图本课题主要介绍：1、网架的概念。2、网架常用的结构类型及相应的结构组成。3、常用的网格的确定方法及节点构造。网架和网壳总称为空间网格结构。这种空间网格结构是由多根杆件按照某种有规律的几何图形通过节点连接起来的空间结构，它可以充分发挥三维空间的优越性，传力路径更见简捷特别适用于大跨度建筑。由双层或多层平板形网格组成的结构称为网架结构（简称网架），由单层或双层曲面形网格结构称为网壳１.网架结构的组成（1）第一类是由平面桁架系组成的网架结构两向正交正放网架：这是由两组平面桁架系组成的网架，桁架系在平面...
