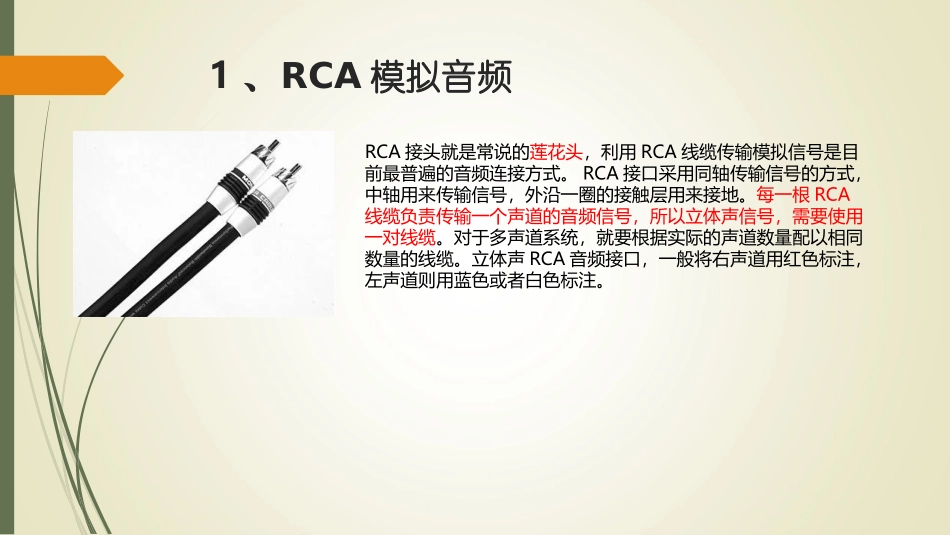

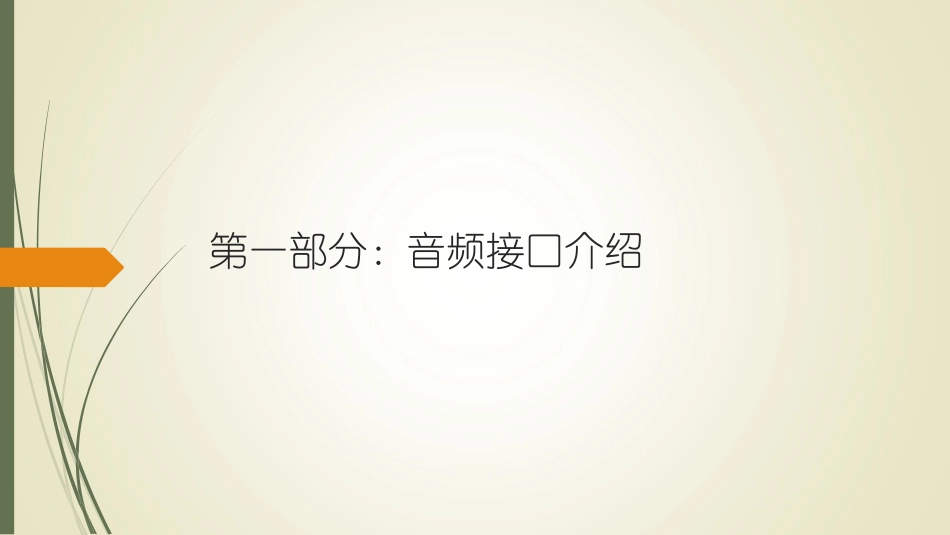

音视频线缆接口简介第一部分：音频接口介绍1、RCA模拟音频RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。RCA接口采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地。每一根RCA线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。立体声RCA音频接口，一般将右声道用红色标注，左声道则用蓝色或者白色标注。2、平衡模拟音频与RCA模拟音频线缆直接传输声音的方式完全不同，平衡模拟音频（BalancedAnalogAudio）接口使用两个通道分别传送信号相同而相位相反的信号。接收端设备将这两组信号相减，干扰信号就被抵消掉，从而获得高质量的模拟信号。平衡模拟音频通常采用XLR接口和大三芯接口。XLR俗称卡侬头，有三针插头和锁定装置组成，2正3负1接地。由于采用了锁定装置，XLR连接相当牢靠。大三芯接口则采用直径为6.35毫米的插头，其优点是耐磨损，适合反复插拔。平衡模拟音频连接主要出现在高级模拟音响器材或专业音频设备上。这里我们简单说一下平衡信号与非平衡信号。声波转换成电信号后，如果直接传送就是非平衡信号，如果把原始信号反相180度，然后同时传送原始信号和反相信号，这就是平衡信号。平衡传输就是利用相位抵消原理，将音频信号传输过程中受到的其他干扰降至最低。当然，XLR接口也跟“大三芯”TRS接口一样，可以传输非平衡信号，因此光从接口看，我们是看不出来它到底传输的是哪种信号。3、非平衡模拟二芯6.3mmTRS二芯的TRS接头可以用来传送非平衡的单声道音频信号，比如电吉他用的线就是二芯的TRS线。所以，单从TRS接口外观来看，我们不会知道它是否支持平衡传输；单从芯数来看，我们也不能确定四芯及以上的TRS接头是否支持平衡传输，具体情况需要看设备。4、小三芯插头或3.5mm三芯插头通常的音响工程中小三芯插头多用于电脑及便携式音源5、S/PDIF数字接口S/PDIF（Sony/PhilipsDigitalInterface，索尼和飞利浦数字接口）是由SONY公司与PHILIPS公司联合制定的一种数字音频输出接口。该接口广泛应用在CD播放机、声卡及家用电器等设备上，能改善CD的音质，给我们更纯正的听觉效果。该接口传输的是数字信号，所以不会像模拟信号那样受到干扰而降低音频质量。需要注意的是，S/PDIF接口是一种标准，同轴数字接口和光线接口都属于S/PDIF接口的范畴。6、数字音频接口之同轴接口数字同轴（DigitalCoaxial）是利用S/PDIF接口输出数字音频的接口。同轴接口分为两种，一种是RCA同轴接口，另一种是BNC同轴接口。前者的外观跟模拟RCA接口没有任何区别，而后者则与我们在电视机上常见的信号接口有点类似，而且加了锁紧设计。同轴线缆接头有两个同心导体，导体和屏蔽层共用同一轴心，线的阻抗是75欧姆。同轴传输阻抗恒定，传输带宽高，因此能够保证音频的质量。不过虽然RCA同轴接口的外观与RCA模拟接口相同，但线最好不要混用，由于RCA同轴线是固定75欧姆阻抗，因此混用线会造成声音传输的不稳定，使音质下降。7、数字音频接口之光纤接口光纤接口的英文名字为TOSLINK，来源于东芝（TOSHIBA）制定的技术标准，器材上一般标为“Optical”。它的物理接口分为两种类型，一种是标准方头，另一种是在便携设备上常见的外观与3.5mmTRS接头类似的圆头。由于它是以光脉冲的形式来传输数字信号，因此单从技术角度来说，它是传输速度最快的。光纤同样采用S/PDIF接口输出，其是带宽高，信号衰减小，常常用于连接DVD播放器和AV功放，支持PCM数字音频信号、Dolby以及DTS音频信号。光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比。然而由于它需要光线发射口和接收口，而这两个口的光电转换需要用光电二极管，光纤和光电二极管之间不可能有紧密接触，从而会产生数字抖动类的失真，而且这个失真是叠加的。再加上在光电转换过程中的失真，它在数字抖动方面比同轴差了很多。也因此，现在光纤接口也开始逐渐淡出人们的视野。8、凤凰头凤凰头也经常被用来作为音频的输入和输出端口。凤凰接口转非平衡音频接口方法1凤凰接口转非平衡音频接口方法...
