气层的测井识别VIP免费

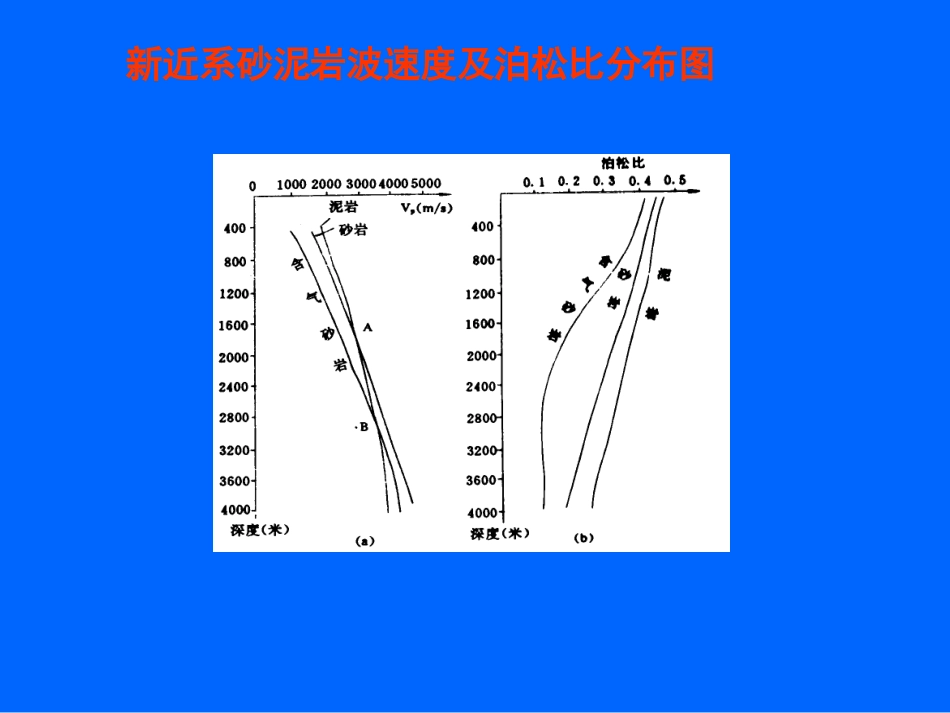

气层的测井识别内容一、浅层气的测井识别二、中层气的测井识别二、深层气的测井识别新近系砂泥岩波速度及泊松比分布图井名层位顶界底界厚度浅侧向电阻率深侧向电阻率AC原解释现解释垦东52-5Ng上1173.31178.24.9420625气层气层垦东52-5井测井曲线图1、气层井曲线垦东52-112（1185.5-1187.8）1、气层井测井曲线花26井821.0-824.6m，3mm嘴日产气7275m3花26井测井曲线图1、气层井测井曲线对于砂泥岩剖面，花26井气层的测井特征表现为：高声波值，低密度值、补偿中子为低值，电阻率高值，感应电导为低值第一、高电阻率。通常由于天然气导电性差，地层含天然气时的深电阻率值Rt明显增大。由于油气电阻率都呈现为高值（低阻油层除外），因此电法测井响应区别不明显，只是油气侵入特性有所区别。第二、纵波时差加大，可出现周波跳跃现象。天然气纵波速度低，天然气使声波能量衰减严重，致使首波幅度难以触发记录，导致后续波至触发记录，使得纵波时差曲线按声波信号周期成倍急剧增大，出现曲线幅度忽大忽小急剧变化的“周波跳跃”现象。第三、密度测井孔隙度偏高。密度测井是利用人工伽马源发射的伽马射线与地层元素的原子核外电子发生的康普顿效应。此效应导致伽马射线减弱程度与介质密度成正比。密度测井可以给出密度值和石灰岩刻度的孔隙度值。在相同岩性和孔隙度条件下，地层含天然气时所测的密度值要比含油和水时降低，使密度计算的孔隙度升高。第四、中子孔隙度测井响应具有“挖掘效应”。中子孔隙度测井测量的是快中子经减速后的超热中子和热中子计数。在地层常见元素中，对快中子减速能力最强的是存在于孔隙流体的氢。含氢指数经过数据处理可直接获得用石灰岩刻度的中子孔隙度值。由于气层的含氢指数明显低于油层和水层，其对快中子的减速能力甚至低于石灰岩骨架，导致测量的气层含氢指数小于实际的气层含氢指数，这一现象称为“挖掘效应”。“挖掘效应”导致气层所测中子孔隙度值明显低于相同岩性和相同孔隙度条件下的油层和水层。第五、高中子伽马测井计数率。热中子可能被地层中的一些核素俘获发生俘获辐射，放出伽马射线，也称中子伽马射线。由于中子伽马射线与氢和其它几种核素（如氯）有关，因此中子伽马测井值主要反映地层的含氢量，并受含氯量影响。通过测量中子伽马计数率，可以反映地层的含氢量或含氢指数。测井中采用正源距时，含氢指数（孔隙度）越小，中子伽马射线计数率就越高。氢密度很低的气层往往显示很高的计数率。红柳地区声波时差与气水层关系图2、建立气层电性标准480气水红柳地区气水层声波时差与电阻率关系图气层测井特征：电阻率曲线明显高于油、水层，声波曲线明显跳跃，声波时差一般大于480s/m。在具体确定时，结合地震、录井，气测及试气、试采资料综合分析确定。层位类别4.0m感应4.0m感应时差(μs/m)孔隙度（％）4.0m感应油层443254040油水同层34－34－水层电阻率一般为1.5-2.0Ω.m3350气层>4>4>480声波曲线明显跳,跃中子伽马显示高值含油饱和度Ng上Nm下Rt(Ω.m)电阻增大率Ac2、建立气层电性标准层位组段自然电位深度颜色岩性剖面电阻率曲线声波曲线岩电特征总结沉积相亚相相含油气性400300500明化镇组明下Ⅱ段980990100018181红色泥岩厚层夹薄层细砂岩，自然电位为低幅较平直，电阻率曲线齿状低阻灰绿色细砂岩，自然电位曲线钟形中低幅，电阻率呈中高阻微齿状箱形，声波曲线值为425us/m。红色泥岩，自然电位低幅较平直，电阻率曲线低幅河漫亚相河道亚相河漫亚相曲流河沉积日产油5.22t港199井970-1006米井段沉积相分析图468101214161820-+3、应用层位组段自然电位曲线深度颜色岩性剖面电阻率曲线声波曲线岩电特征总结沉积相亚相相含油气性明化组镇明上段4304405450460470480858585上部厚层黄色泥岩，自然电位低幅较平直，电阻率曲线齿状中低幅。下部厚层灰绿色细砂岩，自然电位曲线中低幅微齿状，电阻率曲线为中高幅齿状，砂岩的声波曲线在440-442m之间跳到625us/m.上部为黄色泥岩，下部为二层灰绿色砂岩夹薄层泥岩，泥岩自然电位低幅平直，电阻率曲线低幅齿状。砂岩自然电位曲线中低幅箱状，电阻率曲线为齿状高阻，465-478m之间声波曲线值较平直为5...
