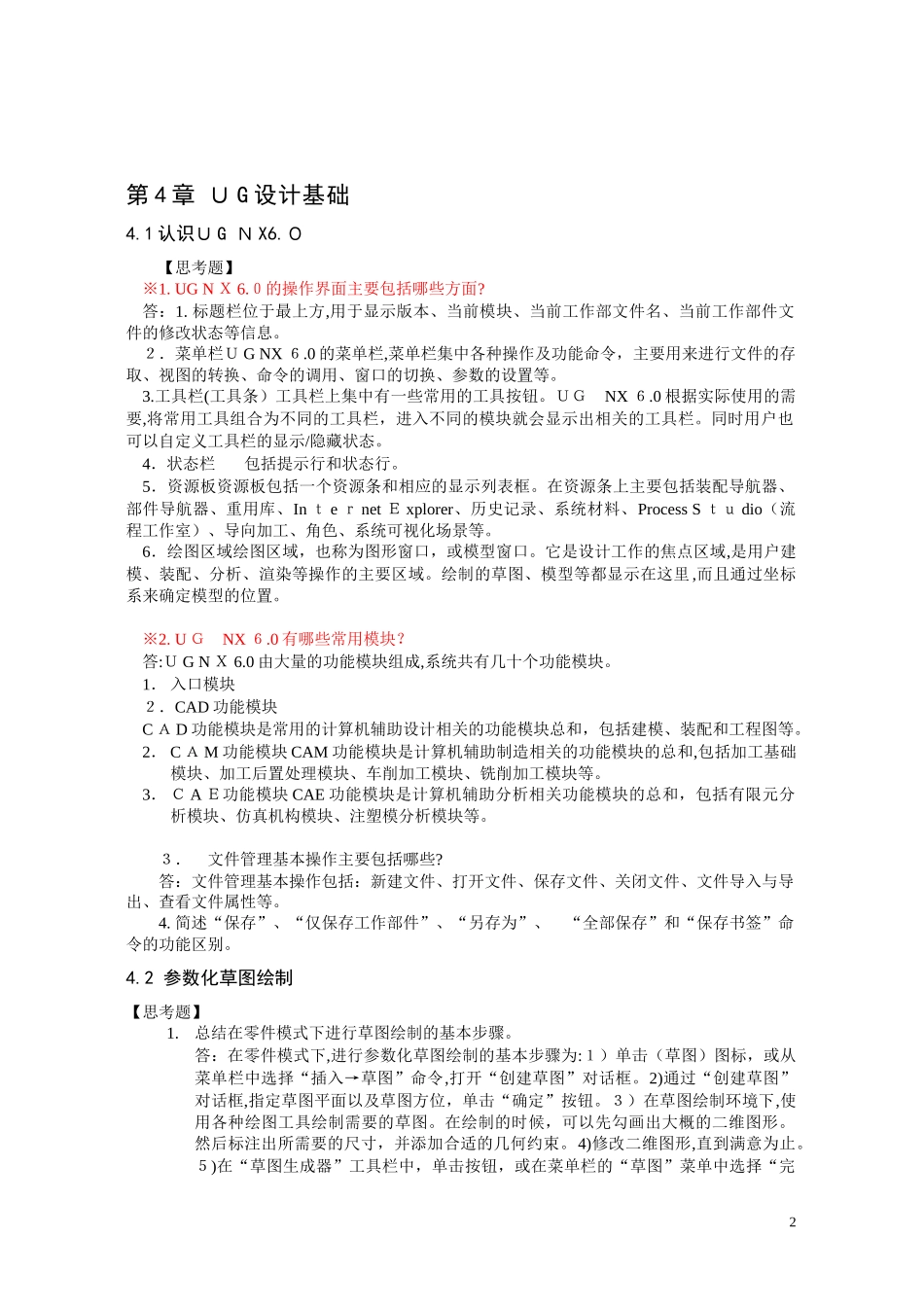

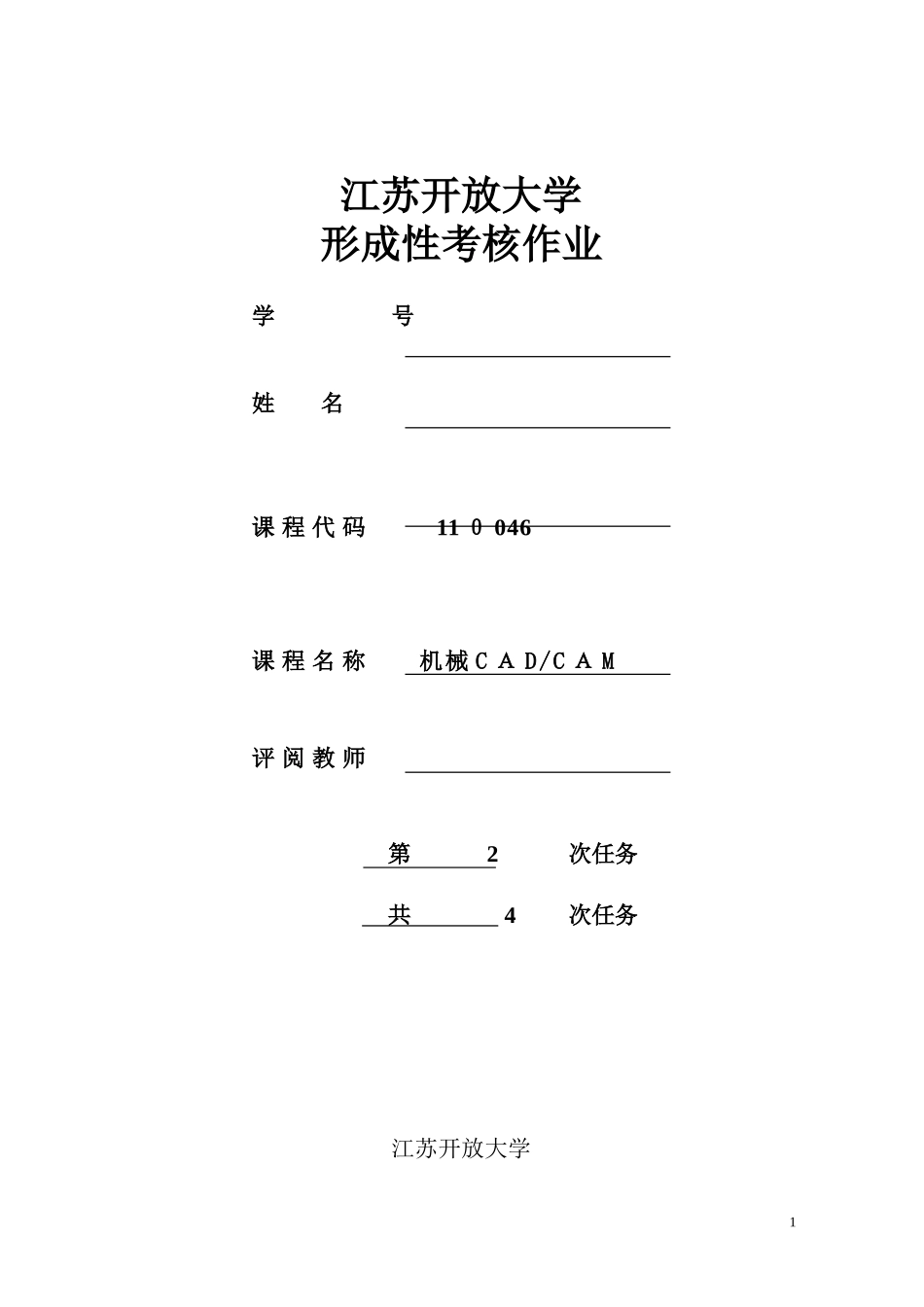

江苏开放大学形成性考核作业学号姓名课程代码11０046课程名称机械CＡD/CＡM评阅教师第2次任务共4次任务江苏开放大学1第4章ＵG设计基础4.1认识ＵGＮX6.０【思考题】※1.UGNＸ6.０的操作界面主要包括哪些方面?答：1.标题栏位于最上方,用于显示版本、当前模块、当前工作部文件名、当前工作部件文件的修改状态等信息。２．菜单栏ＵGNX６.0的菜单栏,菜单栏集中各种操作及功能命令，主要用来进行文件的存取、视图的转换、命令的调用、窗口的切换、参数的设置等。3.工具栏(工具条）工具栏上集中有一些常用的工具按钮。ＵＧNX６.0根据实际使用的需要,将常用工具组合为不同的工具栏，进入不同的模块就会显示出相关的工具栏。同时用户也可以自定义工具栏的显示/隐藏状态。4．状态栏包括提示行和状态行。5．资源板资源板包括一个资源条和相应的显示列表框。在资源条上主要包括装配导航器、部件导航器、重用库、InｔeｒnetＥxplorer、历史记录、系统材料、ProcessSｔｕdio（流程工作室）、导向加工、角色、系统可视化场景等。6．绘图区域绘图区域，也称为图形窗口，或模型窗口。它是设计工作的焦点区域,是用户建模、装配、分析、渲染等操作的主要区域。绘制的草图、模型等都显示在这里,而且通过坐标系来确定模型的位置。※2.UＧNX６.0有哪些常用模块？答:ＵGNＸ6.0由大量的功能模块组成,系统共有几十个功能模块。1．入口模块２．CAD功能模块CＡD功能模块是常用的计算机辅助设计相关的功能模块总和，包括建模、装配和工程图等。2．CＡM功能模块CAM功能模块是计算机辅助制造相关的功能模块的总和,包括加工基础模块、加工后置处理模块、车削加工模块、铣削加工模块等。3．ＣAＥ功能模块CAE功能模块是计算机辅助分析相关功能模块的总和，包括有限元分析模块、仿真机构模块、注塑模分析模块等。３．文件管理基本操作主要包括哪些?答：文件管理基本操作包括：新建文件、打开文件、保存文件、关闭文件、文件导入与导出、查看文件属性等。4.简述“保存”、“仅保存工作部件”、“另存为”、“全部保存”和“保存书签”命令的功能区别。4.2参数化草图绘制【思考题】1.总结在零件模式下进行草图绘制的基本步骤。答：在零件模式下,进行参数化草图绘制的基本步骤为:１）单击（草图）图标，或从菜单栏中选择“插入→草图”命令,打开“创建草图”对话框。2)通过“创建草图”对话框,指定草图平面以及草图方位，单击“确定”按钮。３）在草图绘制环境下,使用各种绘图工具绘制需要的草图。在绘制的时候，可以先勾画出大概的二维图形。然后标注出所需要的尺寸，并添加合适的几何约束。4)修改二维图形,直到满意为止。５)在“草图生成器”工具栏中，单击按钮，或在菜单栏的“草图”菜单中选择“完2成草图”按钮。2.如何设置草图平面?答:单击(草图）图标，或从菜单栏中选择“插入→草图”命令，打开“创建草图”对话框,如图４-18所示。此时在界面的状态行中出现“选择草图平面的对象或双击要定向的轴”提示信息。在该对话框中,需要指定草图类型和草图方位。此外,用户可以在“草图平面”选项组中,单击(平面构造器,即完整平面工具）按钮,打开如图4-24所示的“平面”对话框。在该对话框中,定义平面类型，根据平面类型来选择参照对象,并设置平面方位即可。※3.草图平面包括哪些？答：绘制二维草图对象,需要在指定的草图平面上进行。草图平面是用来放置二维草图对象的平面,它可以是某一个坐标平面（ＸC—YＣ平面、XC—ZＣ平面、YC—ＺC平面）、创建的基准平面,也可以是实体上的某一个平整面。草图平面包括“现有的平面”、“创建平面”和“创建基准坐标系”。3.如何进行草图曲线的绘制？答:进入草图平面后，就进入了草图设计环境,就可以使用草图工具来绘制和编辑草图了。１．配置文件配置文件是以线串模式创建一系列连接的直线或圆弧。2．绘制直线在“草图工具”工具栏中,单击直线按钮,弹出图４－３３所示的“直线”对话框,系统同样提供两种输入模式，坐标模式和参数模式。3.绘制圆弧在“草图工具”工具栏中，单击圆弧按钮,弹出“圆弧”对话框，该对话框提供了“圆弧方法”和“输入模式”两个选项。４．绘制圆在“草图工具...
