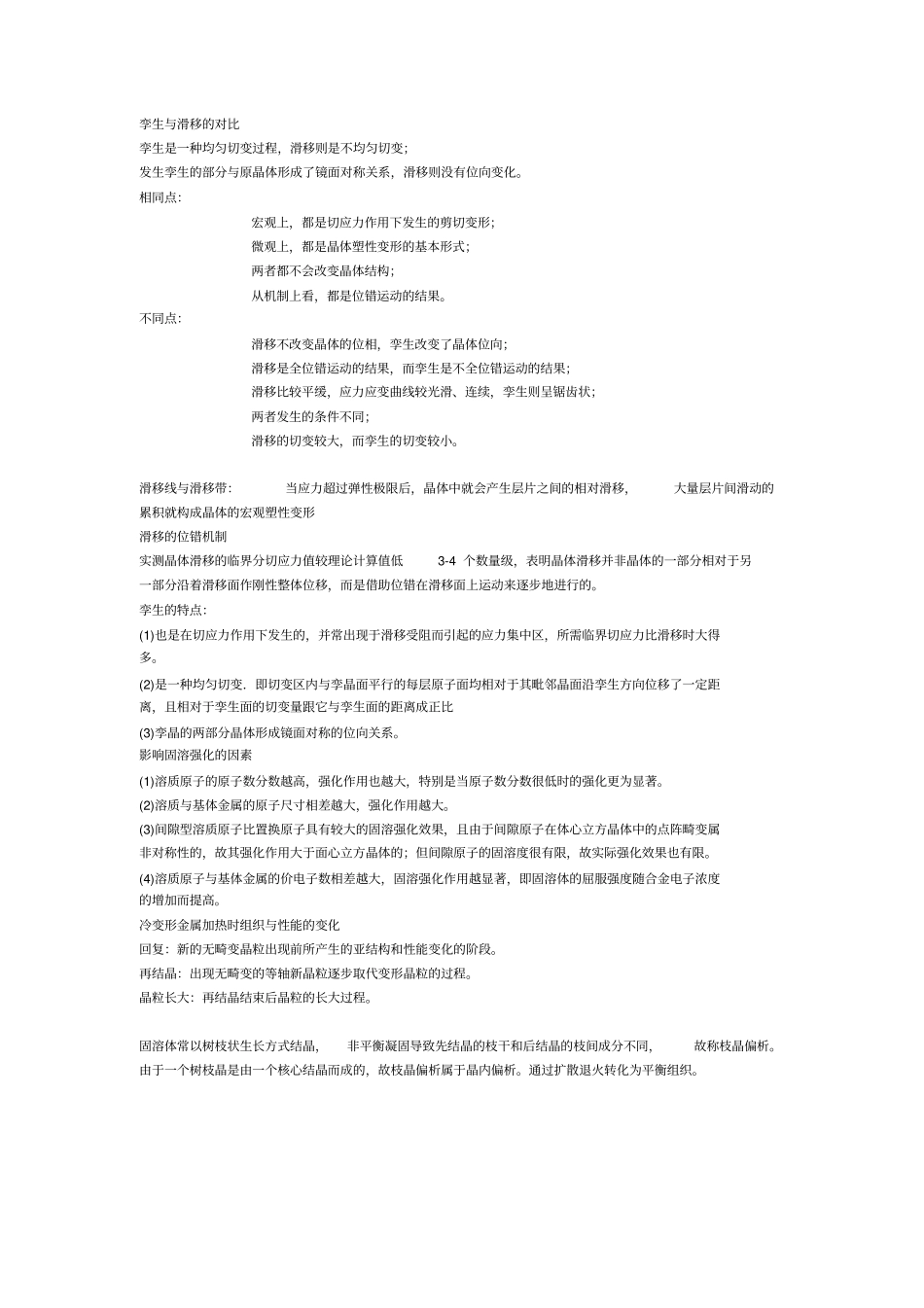

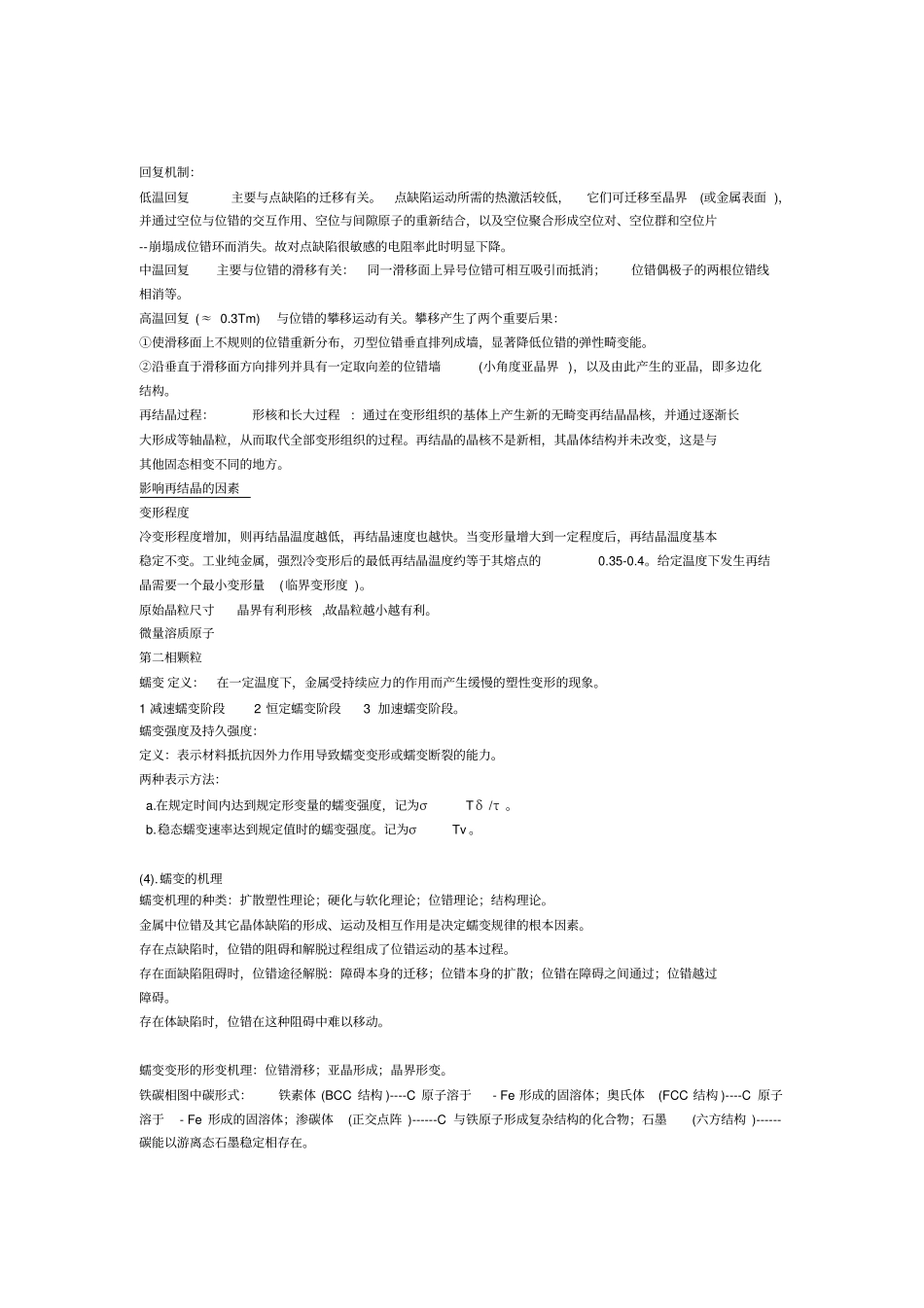

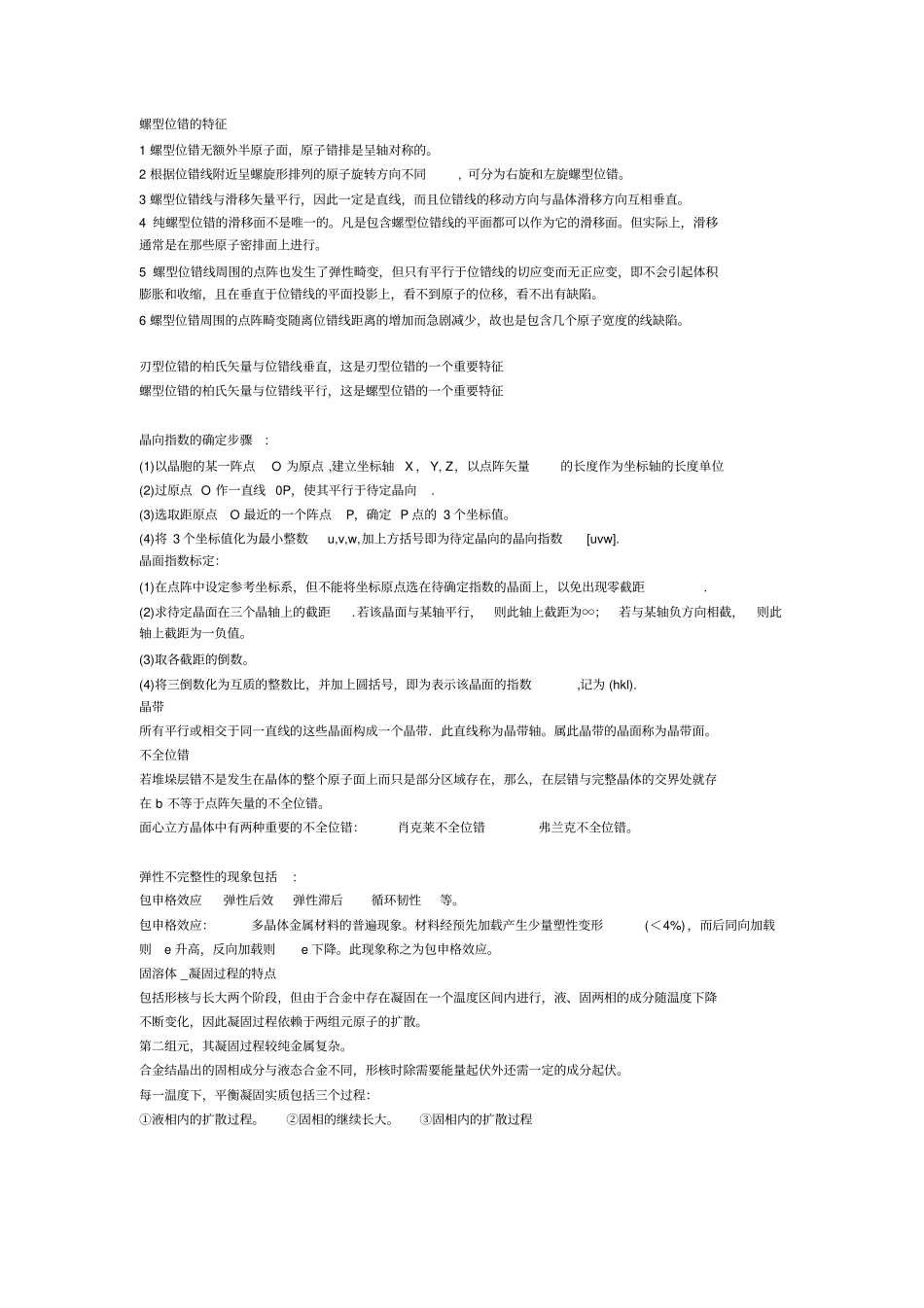

螺型位错的特征1 螺型位错无额外半原子面，原子错排是呈轴对称的。2 根据位错线附近呈螺旋形排列的原子旋转方向不同, 可分为右旋和左旋螺型位错。3 螺型位错线与滑移矢量平行，因此一定是直线，而且位错线的移动方向与晶体滑移方向互相垂直。4 纯螺型位错的滑移面不是唯一的。凡是包含螺型位错线的平面都可以作为它的滑移面。但实际上，滑移通常是在那些原子密排面上进行。5 螺型位错线周围的点阵也发生了弹性畸变，但只有平行于位错线的切应变而无正应变，即不会引起体积膨胀和收缩，且在垂直于位错线的平面投影上，看不到原子的位移，看不出有缺陷。6 螺型位错周围的点阵畸变随离位错线距离的增加而急剧减少，故也是包含几个原子宽度的线缺陷。刃型位错的柏氏矢量与位错线垂直，这是刃型位错的一个重要特征螺型位错的柏氏矢量与位错线平行，这是螺型位错的一个重要特征晶向指数的确定步骤: (1)以晶胞的某一阵点O 为原点 ,建立坐标轴X ， Y, Z，以点阵矢量的长度作为坐标轴的长度单位(2)过原点 O 作一直线 0P，使其平行于待定晶向. (3)选取距原点O 最近的一个阵点P，确定 P 点的 3 个坐标值。(4)将 3 个坐标值化为最小整数u,v,w,加上方括号即为待定晶向的晶向指数[uvw]. 晶面指数标定：(1)在点阵中设定参考坐标系，但不能将坐标原点选在待确定指数的晶面上，以免出现零截距. (2)求待定晶面在三个晶轴上的截距.若该晶面与某轴平行，则此轴上截距为∞；若与某轴负方向相截，则此轴上截距为一负值。(3)取各截距的倒数。(4)将三倒数化为互质的整数比，并加上圆括号，即为表示该晶面的指数,记为 (hkl). 晶带所有平行或相交于同一直线的这些晶面构成一个晶带．此直线称为晶带轴。属此晶带的晶面称为晶带面。不全位错若堆垛层错不是发生在晶体的整个原子面上而只是部分区域存在，那么，在层错与完整晶体的交界处就存在 b 不等于点阵矢量的不全位错。面心立方晶体中有两种重要的不全位错：肖克莱不全位错弗兰克不全位错。弹性不完整性的现象包括: 包申格效应弹性后效弹性滞后循环韧性等。包申格效应：多晶体金属材料的普遍现象。材料经预先加载产生少量塑性变形(＜4%)，而后同向加载则e 升高，反向加载则 e 下降。此现象称之为包申格效应。固溶体 _凝固过程的特点包括形核与长大两个阶段，但由于合金中存在凝固在一个温度区间内进行，液、固两相的成分随温度下降不断变化，因此凝固过程依赖于两组元原子的扩散。第二组...
