螺旋千斤顶设计说明书

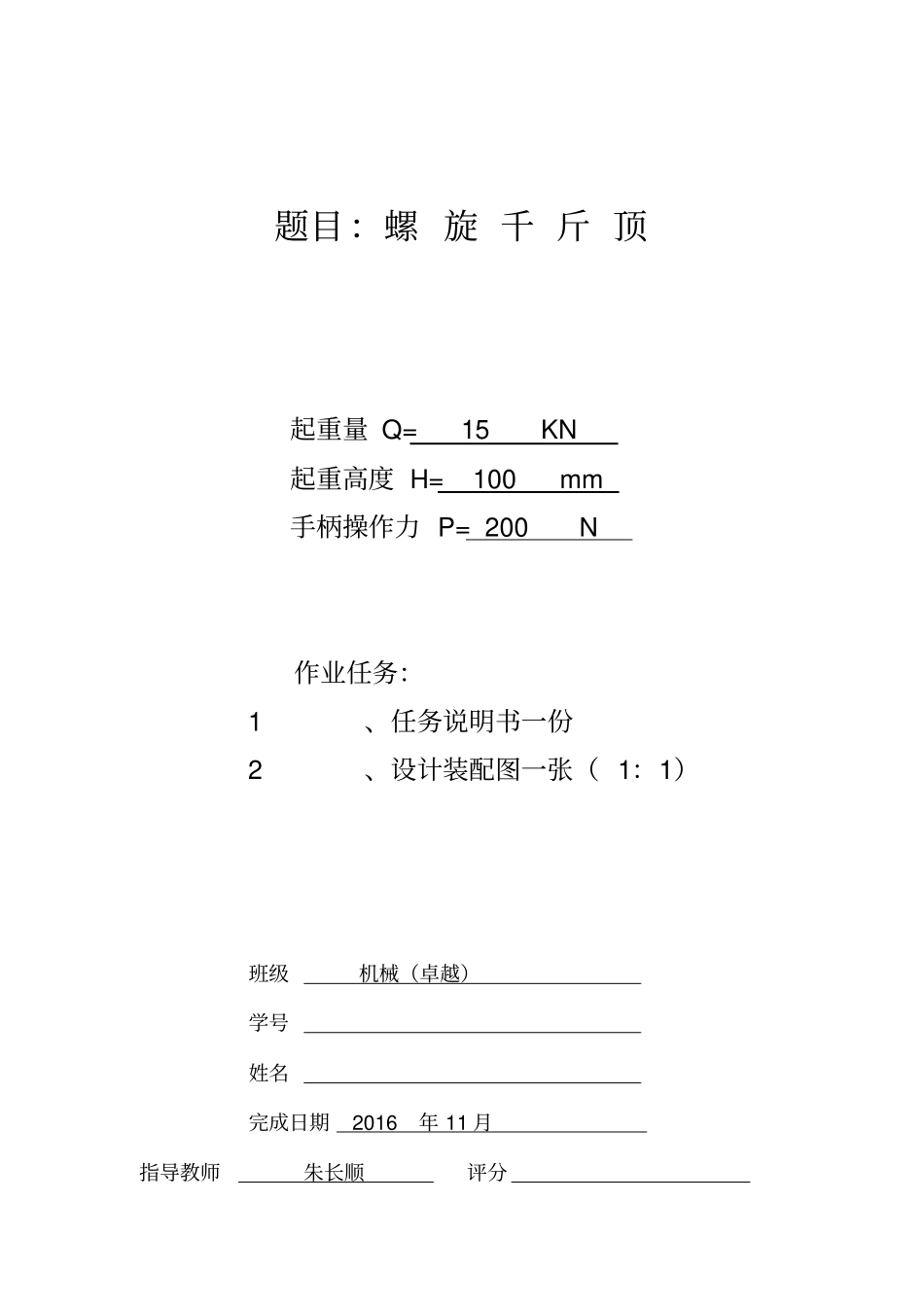

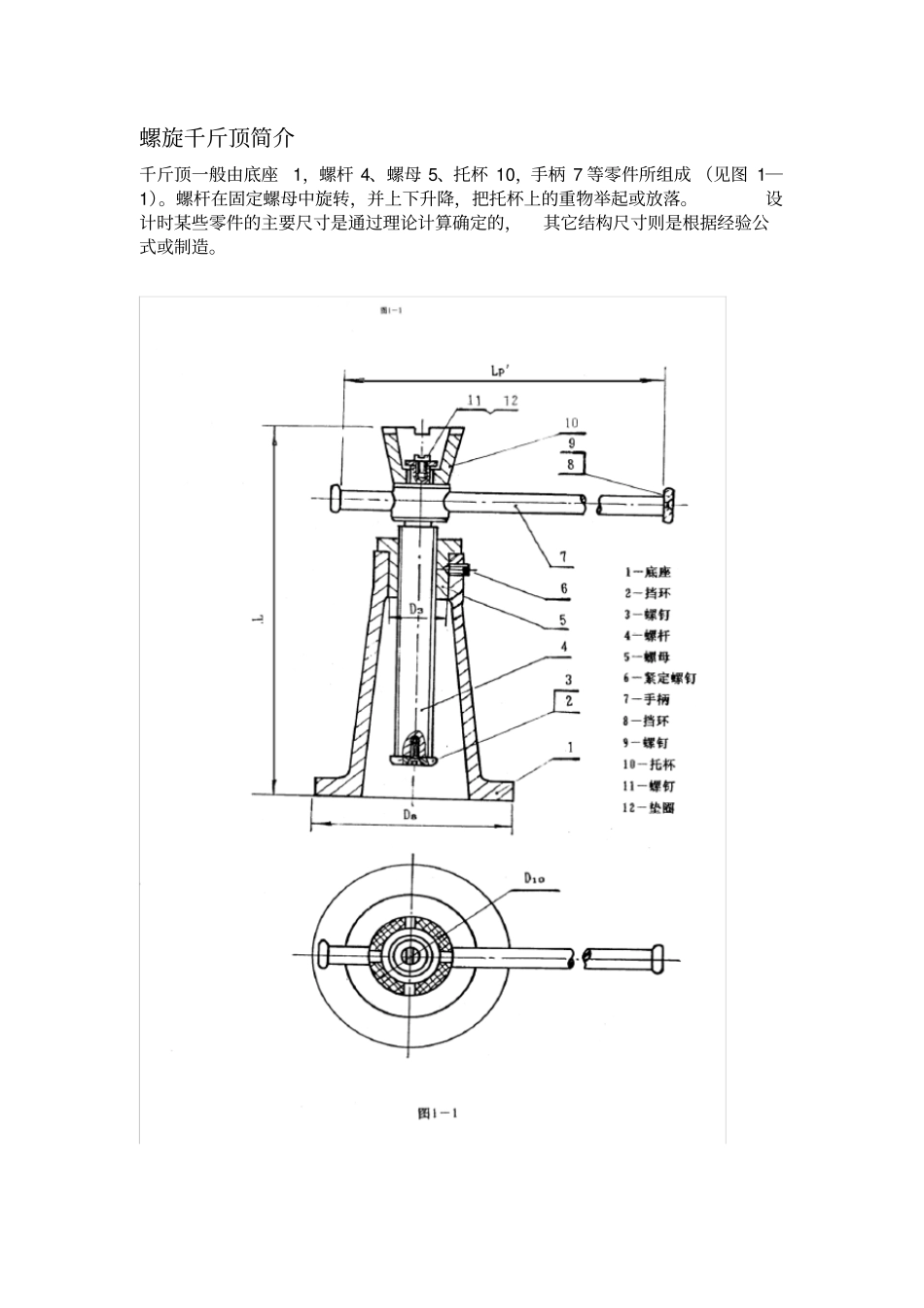

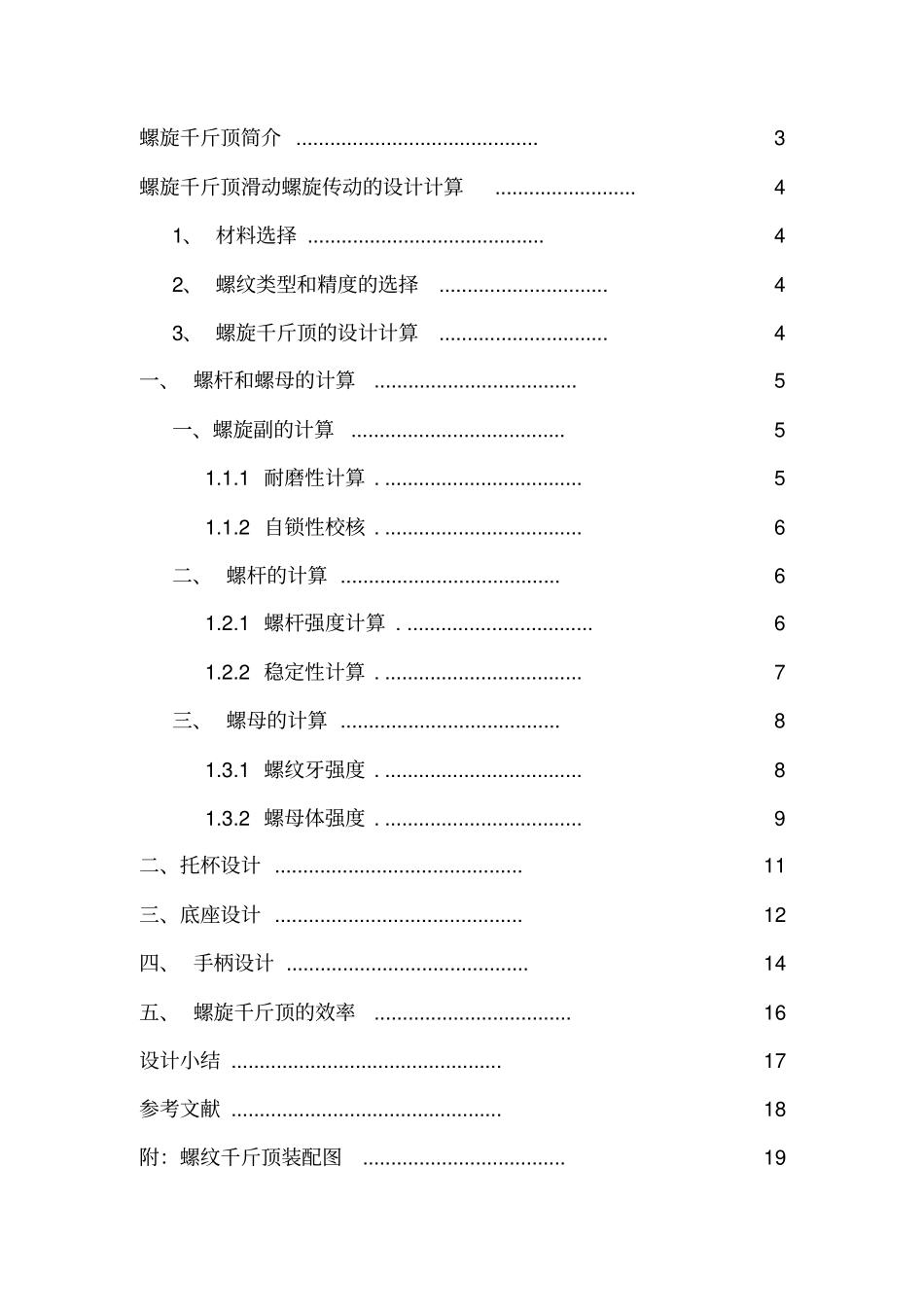

题目：螺 旋 千 斤 顶起重量 Q= 15 KN 起重高度 H= 100 mm手柄操作力 P= 200 N 作业任务： 1、任务说明书一份 2、设计装配图一张（ 1：1）班级机械（卓越）学号姓名完成日期 2016年 11 月指导教师朱长顺评分螺旋千斤顶简介 ........................................... 3 螺旋千斤顶滑动螺旋传动的设计计算......................... 4 1、 材料选择 .......................................... 4 2、 螺纹类型和精度的选择.............................. 4 3、 螺旋千斤顶的设计计算.............................. 4 一、 螺杆和螺母的计算.................................... 5 一、螺旋副的计算...................................... 5 1.1.1 耐磨性计算 . ................................... 5 1.1.2 自锁性校核 . ................................... 6 二、 螺杆的计算 ....................................... 6 1.2.1 螺杆强度计算 . ................................. 6 1.2.2 稳定性计算 . ................................... 7 三、 螺母的计算 ....................................... 8 1.3.1 螺纹牙强度 . ................................... 8 1.3.2 螺母体强度 . ................................... 9 二、托杯设计 ............................................ 11 三、底座设计 ............................................ 12 四、 手柄设计 ........................................... 14 五、 螺旋千斤顶的效率................................... 16 设计小结 ................................................ 17 参考文献 ................................................ 18 附：螺纹千斤顶装配图.................................... 19 螺旋千斤顶简介千斤顶一般由底座1，螺杆 4、螺母 5、托杯 10，手柄 7 等零件所组成 （见图 1―1）。螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造。螺旋千斤顶滑动螺旋传动的设计计算1、材料选择螺杆和螺母的材料除应具有足够的强度外，还要求有较高的耐磨性和良好的工艺性。螺杆材料：一般可选用Q235、Q275、40、45、50 等钢。对...
