螺旋传动设计

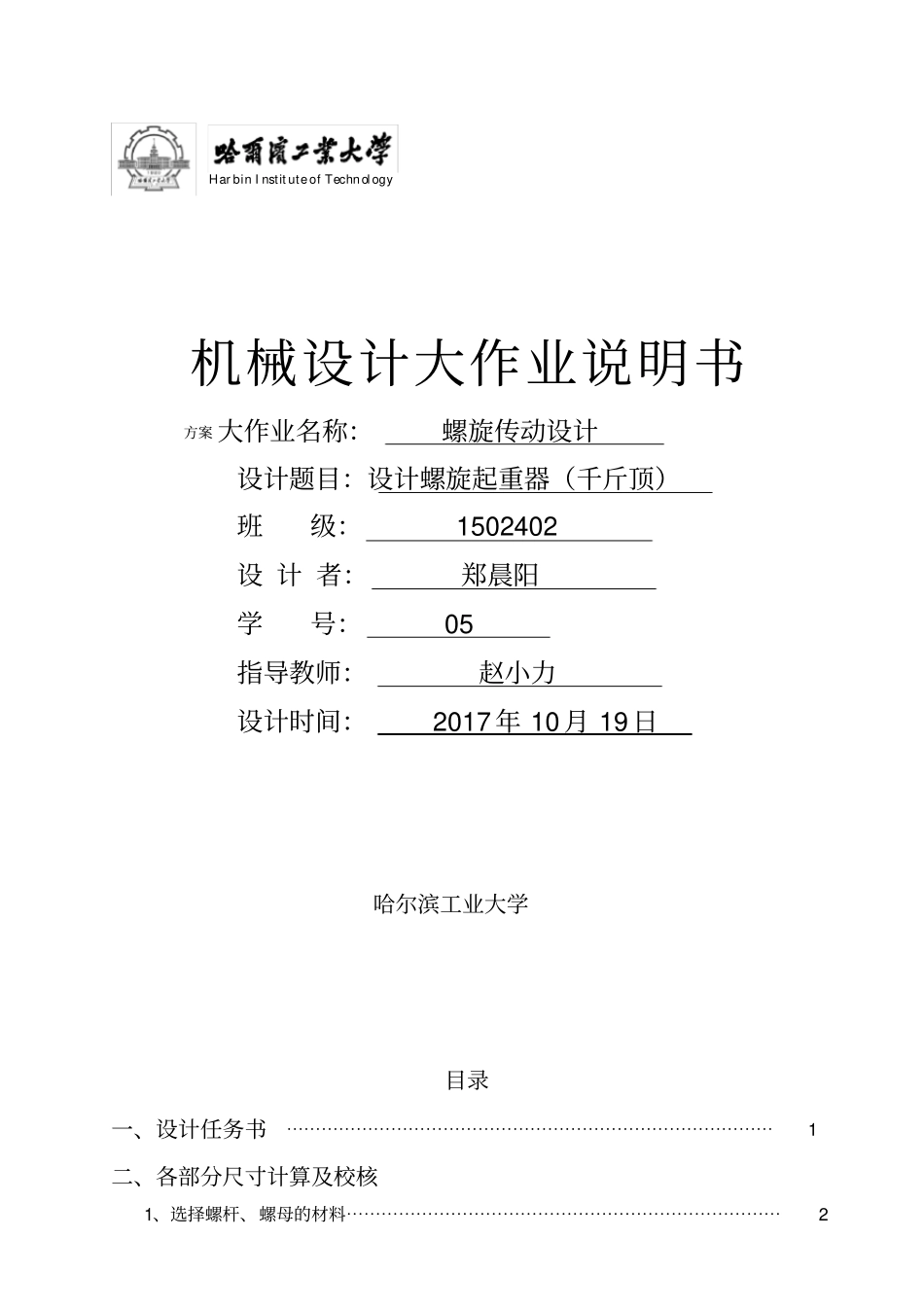

Har bin I nstit uteof Technol ogy机械设计大作业说明书方案 大作业名称：螺旋传动设计设计题目：设计螺旋起重器（千斤顶）班级：1502402 设 计 者：郑晨阳学号：05 指导教师：赵小力设计时间：2017年 10月 19日哈尔滨工业大学目录一、设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、各部分尺寸计算及校核1、选择螺杆、螺母的材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、耐磨性计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3、螺杆各部分尺寸计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4、螺杆强度校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 5、螺母螺纹牙强度计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 6、螺纹副自锁条件校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 7、手柄设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 8、螺杆的稳定性校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 9、螺母外经及凸缘设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 10、底座设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 11、其他零件相关尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7三、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8一、设计任务书设计螺旋起重器，简图如下1、螺旋起重器已知数据：起重量 FQ=40kN， 最大起重高度 Ho=200mm（题号）。2、设计要求：(1) 绘制装配图一张，画出起重器的全部结构，按照装配图要求标注尺寸、序号及填写明细栏、标题栏，编写技术要求。(2) 对起重器各部分尺寸进行计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性进行校核。二、各部分尺寸计算及校核1、选择螺杆、螺母的材料螺杆采用 45 号钢，由参考文献 [2] 查得抗拉强度MPa600b，MPa355s。螺母材料用铝青铜ZCuAl10Fe3（考虑速度低）。2、耐磨性计算根据螺纹的耐磨性条件phHdFPps2，引进系数2dH 以消去 H，并且对于梯形螺纹， h=，因此得mm0.27226.110408.08.032pFd式中2d ——螺杆螺纹中径， mm；F——螺杆所受轴向力，即起重量，kN ；——根据螺母结构选定，对于整体式螺母取=~，此处取=；p ——滑动螺旋副材料的许用压强，根据参考文献[1] ...
