螺杆式冷水机组监控系统设计-建筑环境与设备工程课程设计报告

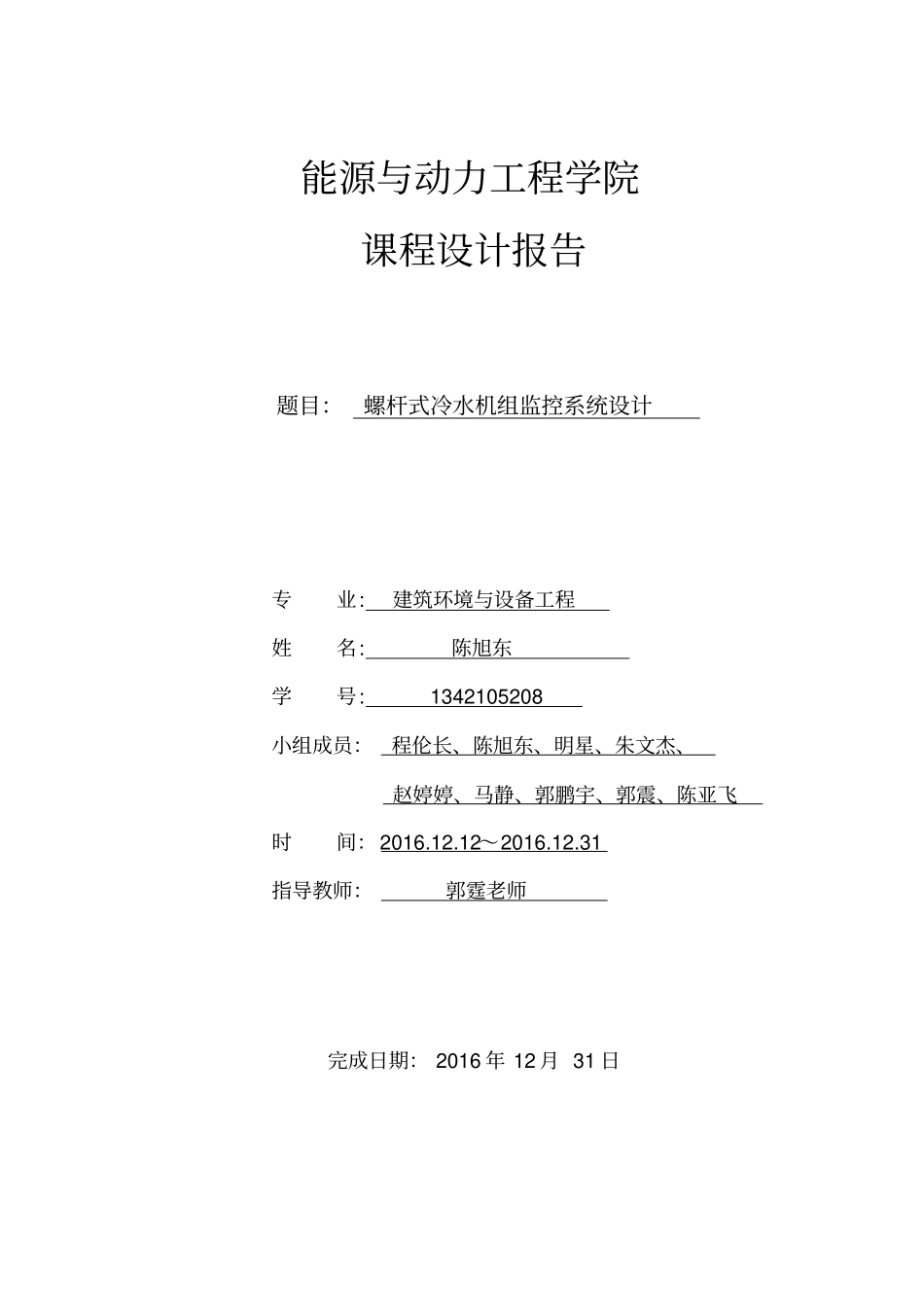

螺杆式冷水机组监控系统设计-建筑环境与设备工程课程设计报告_第1页
1/34

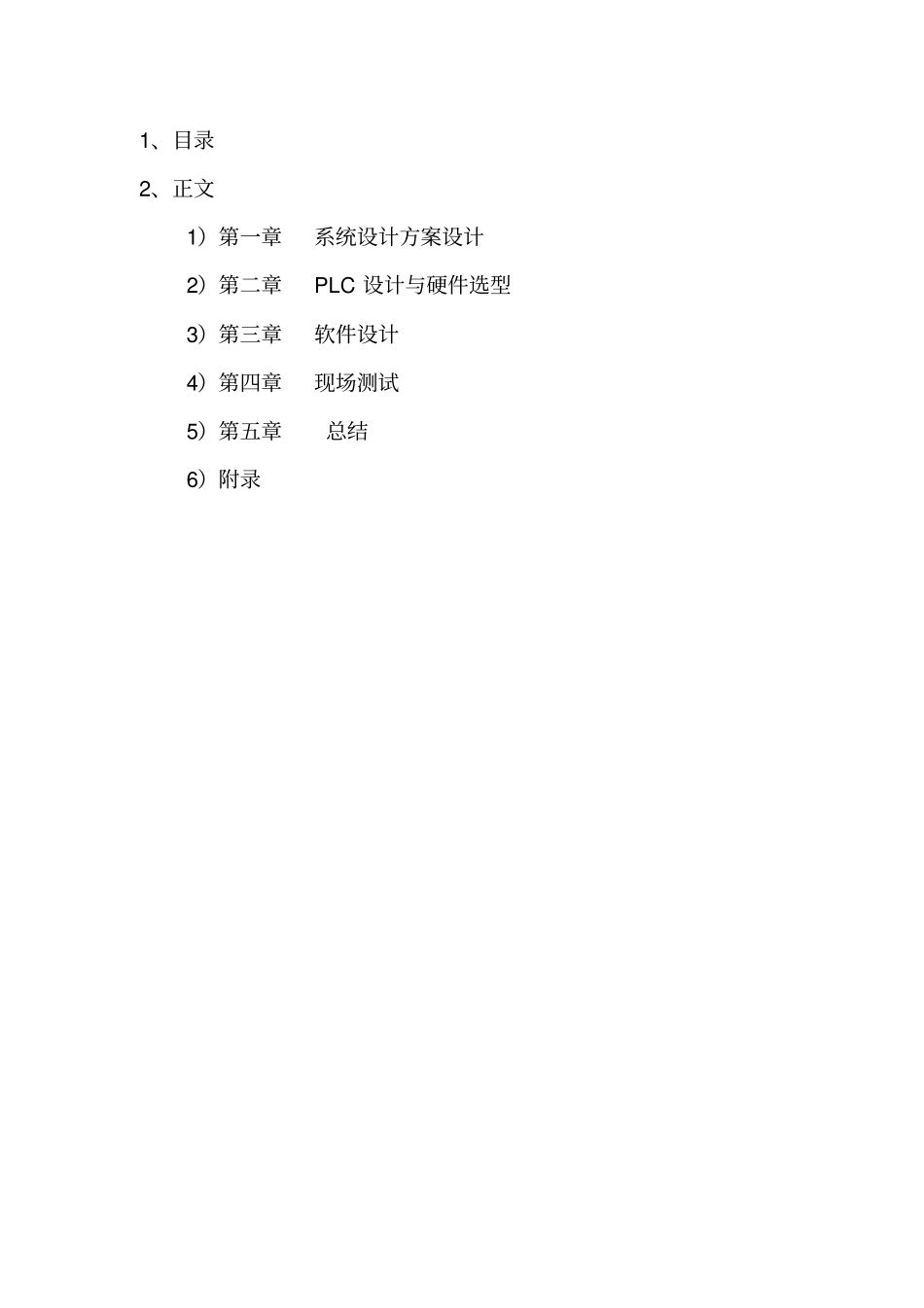

螺杆式冷水机组监控系统设计-建筑环境与设备工程课程设计报告_第2页
2/34

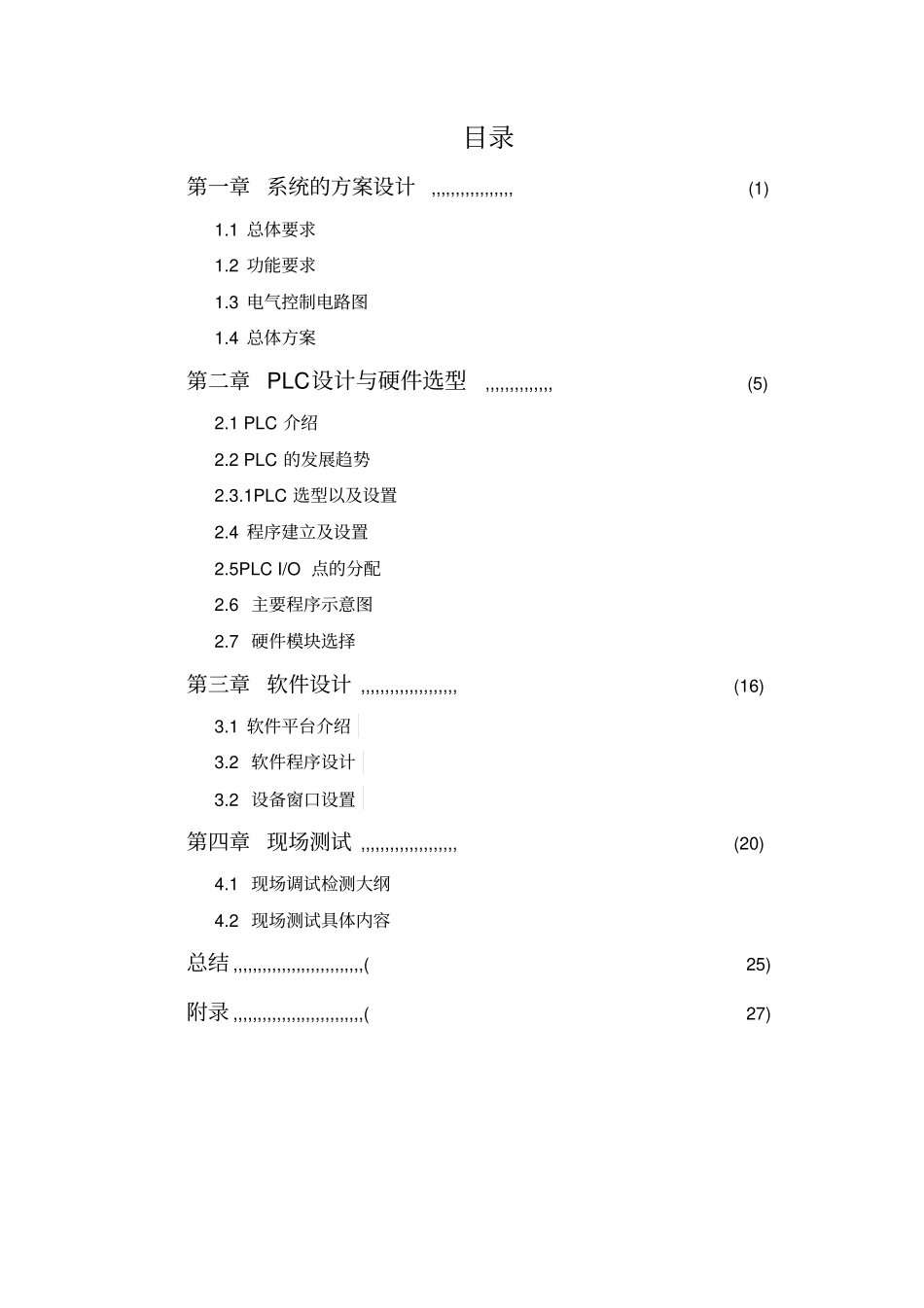

螺杆式冷水机组监控系统设计-建筑环境与设备工程课程设计报告_第3页
3/34
能源与动力工程学院课程设计报告题目:螺杆式冷水机组监控系统设计专业: 建筑环境与设备工程姓名: 陈旭东学号: 1342105208 小组成员:程伦长、陈旭东、明星、朱文杰、赵婷婷、马静、郭鹏宇、郭震、陈亚飞时间:2016.12.12~2016.12.31 指导教师:郭霆老师完成日期: 2016 年 12 月 31 日1、目录2、正文1)第一章系统设计方案设计2)第二章PLC 设计与硬件选型3)第三章软件设计4)第四章现场测试5)第五章总结6)附录目录第一章 系统的方案设计,,,,,,,,,,,,,,,,,(1) 1.1 总体要求1.2 功能要求1.3 电气控制电路图1.4 总体方案第二章 PLC设计与硬件选型,,,,,,,,,,,,,,(5) 2.1 PLC 介绍2.2 PLC 的发展趋势2.3.1PLC 选型以及设置2.4 程序建立及设置2.5PLC I/O 点的分配2.6 主要程序示意图2.7 硬件模块选择第三章 软件设计 ,,,,,,,,,,,,,,,,,,,,(16) 3.1 软件平台介绍3.2 软件程序设计3.2 设备窗口设置第四章 现场测试 ,,,,,,,,,,,,,,,,,,,,(20)4.1 现场调试检测大纲4.2 现场测试具体内容总结 ,,,,,,,,,,,,,,,,,,,,,,,,,,,(25) 附录 ,,,,,,,,,,,,,,,,,,,,,,,,,,,(27) 1 第 1 章 系统的方案设计1.1 总体要求用压力控制方式来实现活塞式制冷机组的启停、能量调节及异常保护。1.2 功能要求1、启停控制2、能量调节控制3、保护控制1.3 电气控制电路图图 1.1 螺杆式制冷系统电气控制电路图1.4 总体方案1.4.1 启动控制:由接触器KE和时间继电器 KT等实现控制。1.4.2 能量调节控制:能量调节是由温度继电器、电磁阀和卸载机构等组成。2 1.4.3 保护控制: 1 、压缩机排气压力过高保护。 2、压缩机吸气压力过高保护。 3、排气温度过高保护。 4、冷水低温保护。 5、润滑油温度过低保护。 6、冷水流量保护。 7、压缩机高温保护具体如表:螺杆式水冷机组电气控制功能要求以及检测项目序号检测项目理想功能功能检验要求备注1 冷水机组的非电量保护压缩机排气压力过高保护压力继电器SPH1、SPH2,当压力大于2.2MPa 断开,小于 1.6MPa 接通MCGS显 示 及PLC 上操作压缩机吸气压力过低保护压力继电器SPL1、SPL2,当压力大于 0.5MPa 接通,小于0.25MPa 断开MCGS展 现 及PLC 上操作电动机高温保护电 动 机 定 子 的 温 度 继 电 器STR1 、STR2 当电动机绕组温度高于 115℃断开MCGS展 现 及PLC 上操作压缩机润滑油保护当润滑油温度高于110℃时,温度继电器ST01、ST02 闭合MC...
