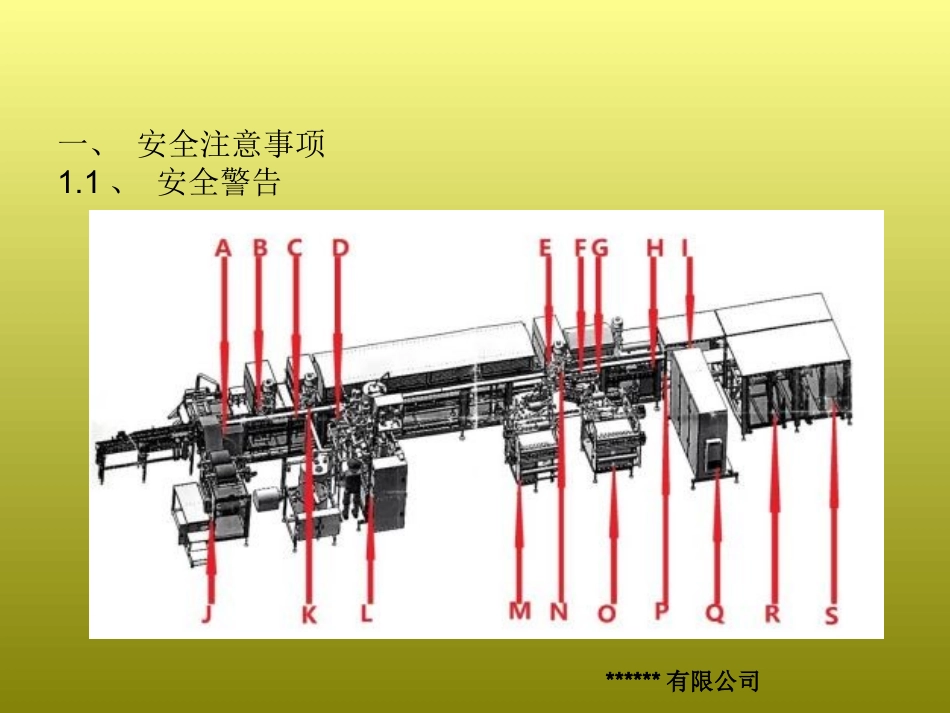

全自动塑杯成型环标灌装机培训******有限公司******有限公司目录１、灌装机安全注意事项。２、灌装机结构３、灌装机开机操作４、灌装机显频功能介绍。５、灌装机基本问题排查。一、安全注意事项1.1、安全警告******有限公司未经培训禁止对本机器进行操作与维修！A、这里是链条传动，小心链条夹手，链条有刺针！B、这里是模切，做往复运动，小心夹手，碎屑喷溅！C、这里是封口，做往复运动，小心夹手，小心烫伤，小心触电！D、这里是灌装，小心烫伤，小心喷溅，清洗时小心夹手！E、这里是成型，做往复运动，小心夹手，做旋转运动，小心碰伤！F、这里是预热，做往复运动，小心夹手！G、这里是预热，小心烫伤，小心触电！H、这里是片材刺穿工位，小心划手，小心烫伤，小心触电！I、这里是片材预送装置，断续动作，小心挤手、拖物！J、这里是送膜，小心膜片锋利划手，膜材很重小心砸伤！K、这里是封口，做往复运动，小心夹手，小心烫伤，小心触电！L、这里是灌装，当心触电！M、这里是标车，标材量重小心砸伤，标材锋利小心划手，小心切刀切手！N、这里是成型，小心转标碰伤，转标伺服上下动作，小心压伤！O、这里是标车，标材量重小心砸伤，标材锋利小心划手，小心切刀切手！P、这里是片材入口，链条末端，小心链条夹手，链条有刺针！Q、这里是主控柜，主控电源，控制中心，主气源，注意安全！R、这里是片材放置架，片材非常重，小心砸伤，小心压伤，小心碰头！S、这里是片材放置架，片材非常重，小心砸伤，小心压伤，小心碰头！******有限公司******有限公司二、灌装机结构3.1、整机概况→A处是成品后输送线，成品输送至后道包装。→B处是废边收集装置，把模切后的废边切成段状收集。→C处是触摸屏，可视化及更改参数。→D处是放膜架，杯子上覆膜。→E处是模切，把24个连在一起的杯子切成需要的连杯数量。→F处是封口，封合灌装完成后的杯子与覆膜。→G处是外灌装，将标准的计量灌入杯子。→H处是层流风，使内部处于洁净的工作环境。→I处是标车，制做个性的环标。→J处是成型，将片材塑化杯子。→K处是预热，将片材软化，以便吹塑。→L处是标车，制做个性的环标。→M处是片材刺穿装置，辅助链条刺针刺入片材。→N处是主电气柜。→O处是片材预送装置，辅助片材输送。→P处是放片材架，缓存。→Q处是放片材架，缓存。******有限公司2.2、片材缓存区部分→A处是摇杆，控制上下滚筒咬合。→B处是偏心轮尼龙滚筒。→C处是预送装置的传动伺服。→D处是尼龙固定板。→E处是片材转弯筒。→F处是片材安放座。→G处是片材轴。→H处是小车。******有限公司2.3、主控柜部分→A区是三个预热气缸、两个离子风以及预热和封口的隔离冷却风电磁阀。→B区是链条张紧、链条吹气、片材压热气缸和三个预留电磁阀。→C区是整机的气源处理供应分配中心。→D区是整机的冷却水换热系统。→E区是气压检测装置。→F区是动力电源接线处。→G区是本电器柜内断路器所在位。→H区是整机电控CPU，本电器柜输出进片材伺服、预热伺服、成型伺服、成型冲头伺服、封口伺服、模切伺服、链条输送伺服和盖膜纠偏伺服。→I区是六块预热板、片材压热、封口的温控输出。→J区是本电器柜控制的继电器区。******有限公司2.4、标车部分→A处是进标伺服。→B处是拉杆，可拉起进标部套。→C处是斜齿轮传动盘。→D处是导标轮。→E处是推标气缸。→F处是推标头，共24个。→G处是顶标头。→H处是推标头。→I处是弹簧切断刀。→J处是切刀。→K处是传动链条。→L处是切刀气缸。******有限公司→A处是切标传动伺服。→B处是接标板。→C处是主切刀轴。→D处是张紧机构并有检测板。→E处是标材检断组件。→F处是标材传动伺服。→G处是标车电控箱。→H处是切刀离合拉杆。→I处是切标组件。→J处是气胀套。→K处是离合手柄。→L处是导标轮，并带有指向标。→M处是调节手轮。→N处是标车电控操作盒。→O处是与主机连接大板。→P处是标车压缩空气气源。******有限公司******有限公司→A处是蒸汽灭菌与反吹控制罐。→B处是液位控制器。→C处是蒸汽清洗控制阀。→D处是蒸汽进入口。→E处是料罐视镜（上、中、下）。→F处是料罐。→G处是比例调节隔...
