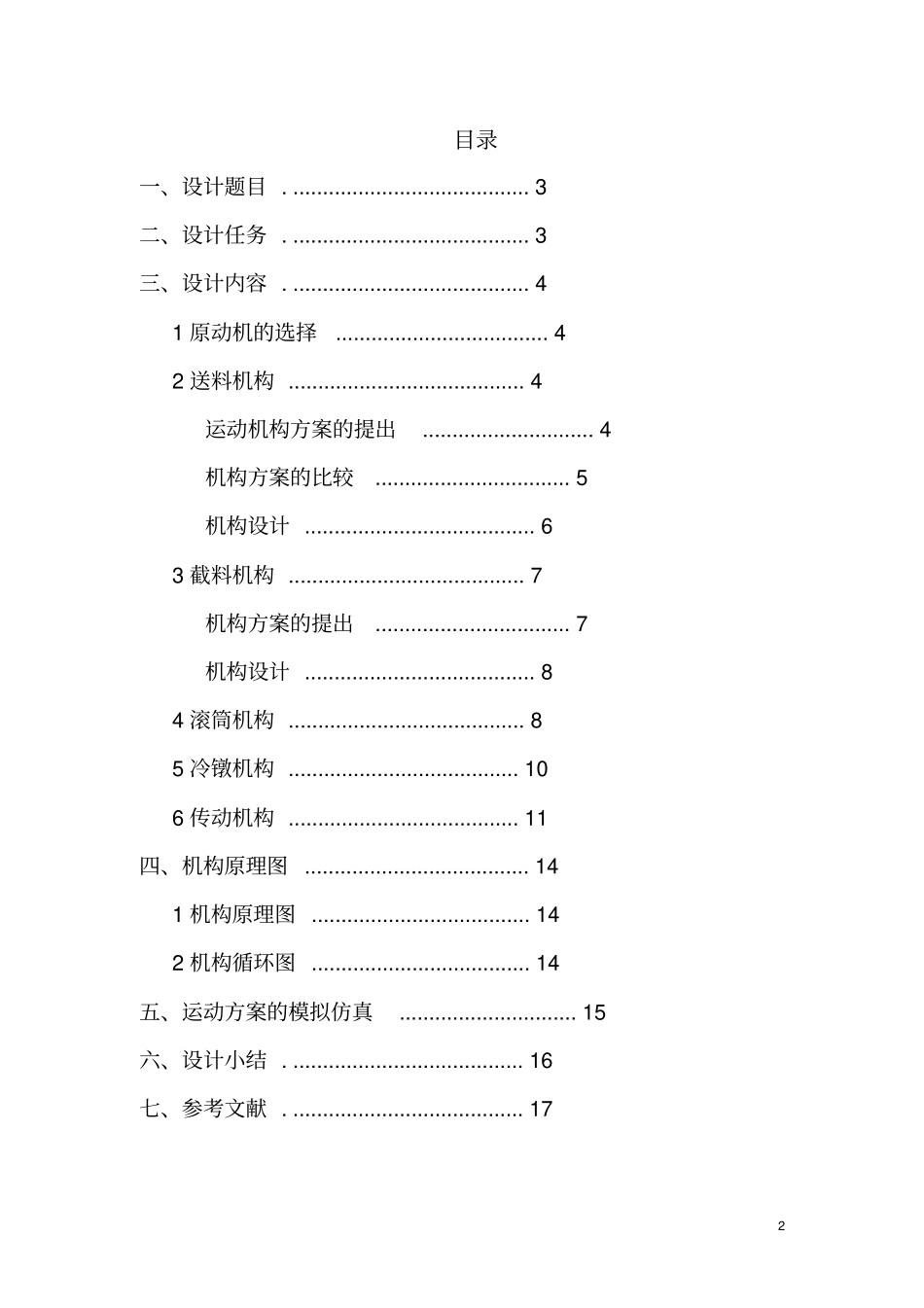

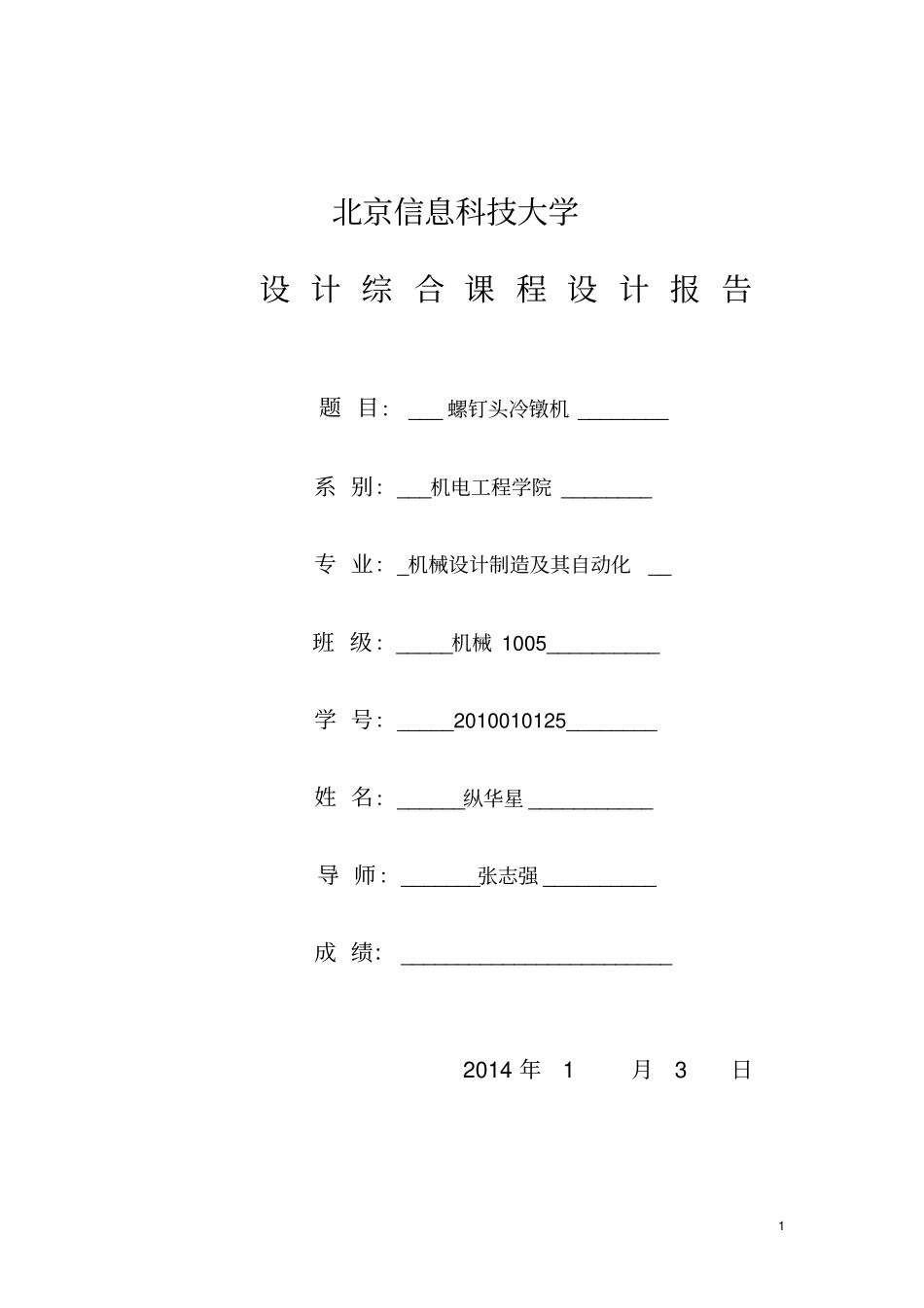

1 北京信息科技大学设 计 综 合 课 程 设 计 报 告题 目： ___ 螺钉头冷镦机 ________ 系 别：___机电工程学院 ________ 专 业：_机械设计制造及其自动化__ 班 级：_____机械 1005__________ 学 号：_____2010010125________ 姓 名：______纵华星 ___________ 导 师：_______张志强 __________ 成 绩： ________________________ 2014 年 1 月 3 日2 目录一、设计题目 . ........................................ 3 二、设计任务 . ........................................ 3 三、设计内容 . ........................................ 4 1 原动机的选择 .................................... 4 2 送料机构 ........................................ 4 运动机构方案的提出............................. 4 机构方案的比较................................. 5 机构设计 ....................................... 6 3 截料机构 ........................................ 7 机构方案的提出................................. 7 机构设计 ....................................... 8 4 滚筒机构 ........................................ 8 5 冷镦机构 ....................................... 10 6 传动机构 ....................................... 11 四、机构原理图 ...................................... 14 1 机构原理图 ..................................... 14 2 机构循环图 ..................................... 14 五、运动方案的模拟仿真.............................. 15 六、设计小结 . ....................................... 16 七、参考文献 . ....................................... 173 螺钉头冷镦机一、设计题目螺钉头部成型通常采用冷镦塑性加工。冷镦是在室温下对螺钉毛坯高速打击，在挤压模腔中缩颈、压型的加工方法。冷镦使用的原始毛坯为长5～6m的棒料，主要工艺动作为：（1） 棒料间歇送进。（2） 截下短尺寸毛坯并运送到冷镦工位。（3） 进行预镦（缩颈镦粗）和终镦（头部压型）。（4） 成品从模腔顶出。原始数据如下：（1） 冷镦螺钉头的速度为120 只/min 。（2） 螺钉杆的直径 D=2～4mm，长度 L=6～32mm。毛坯料 12～48mm。（3） 冷镦冲头行程 56mm。二、设计任务1） ...
