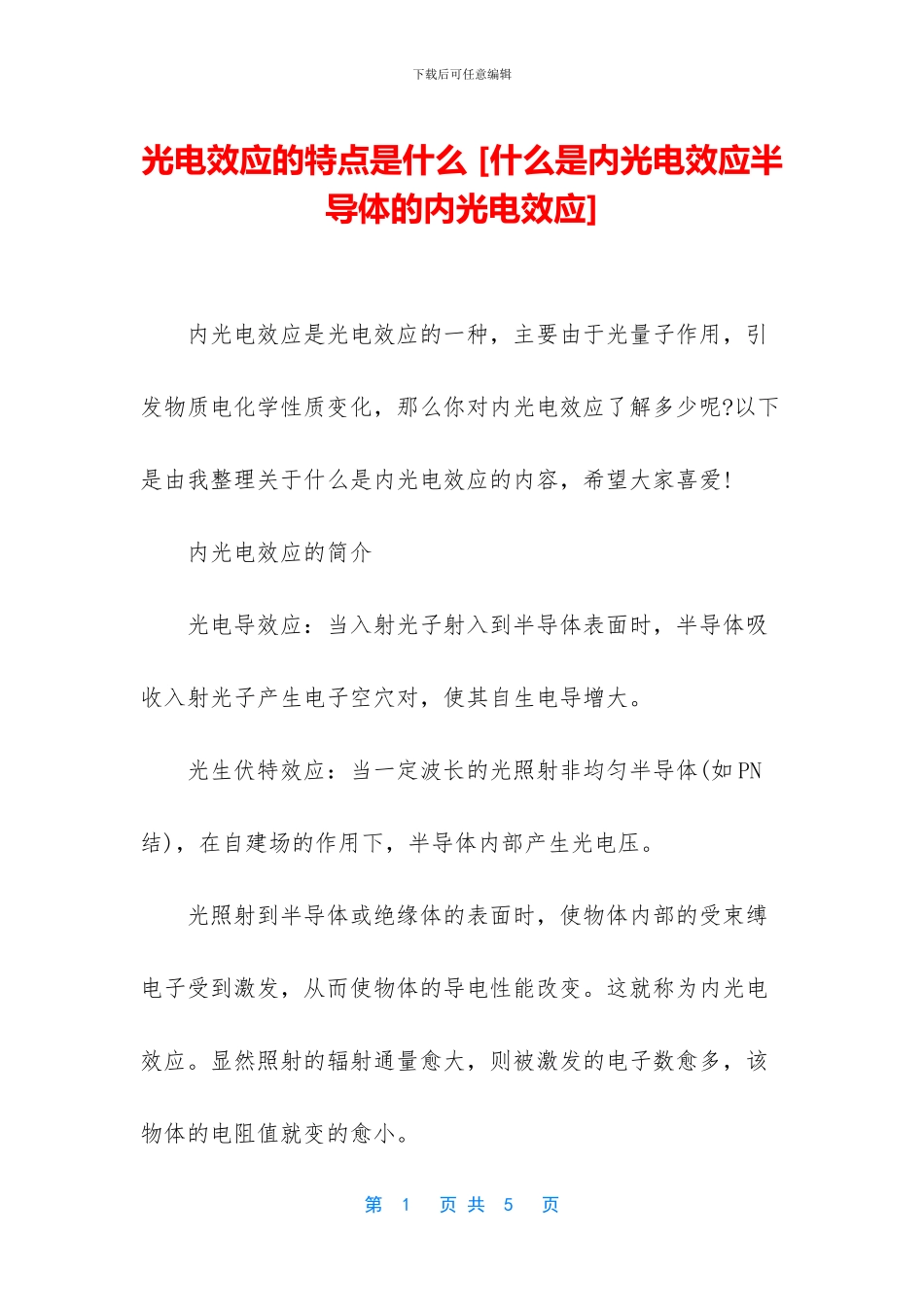

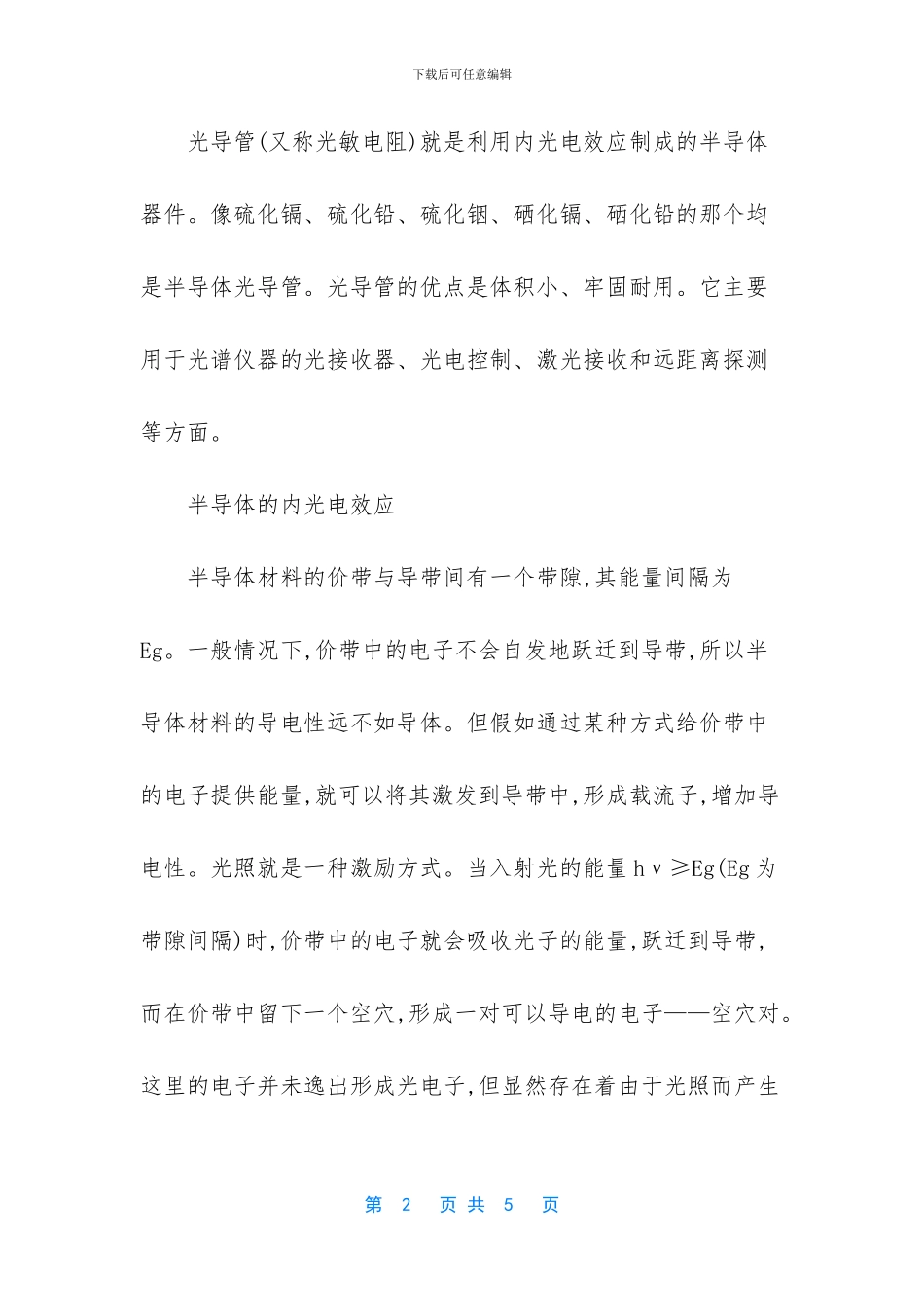

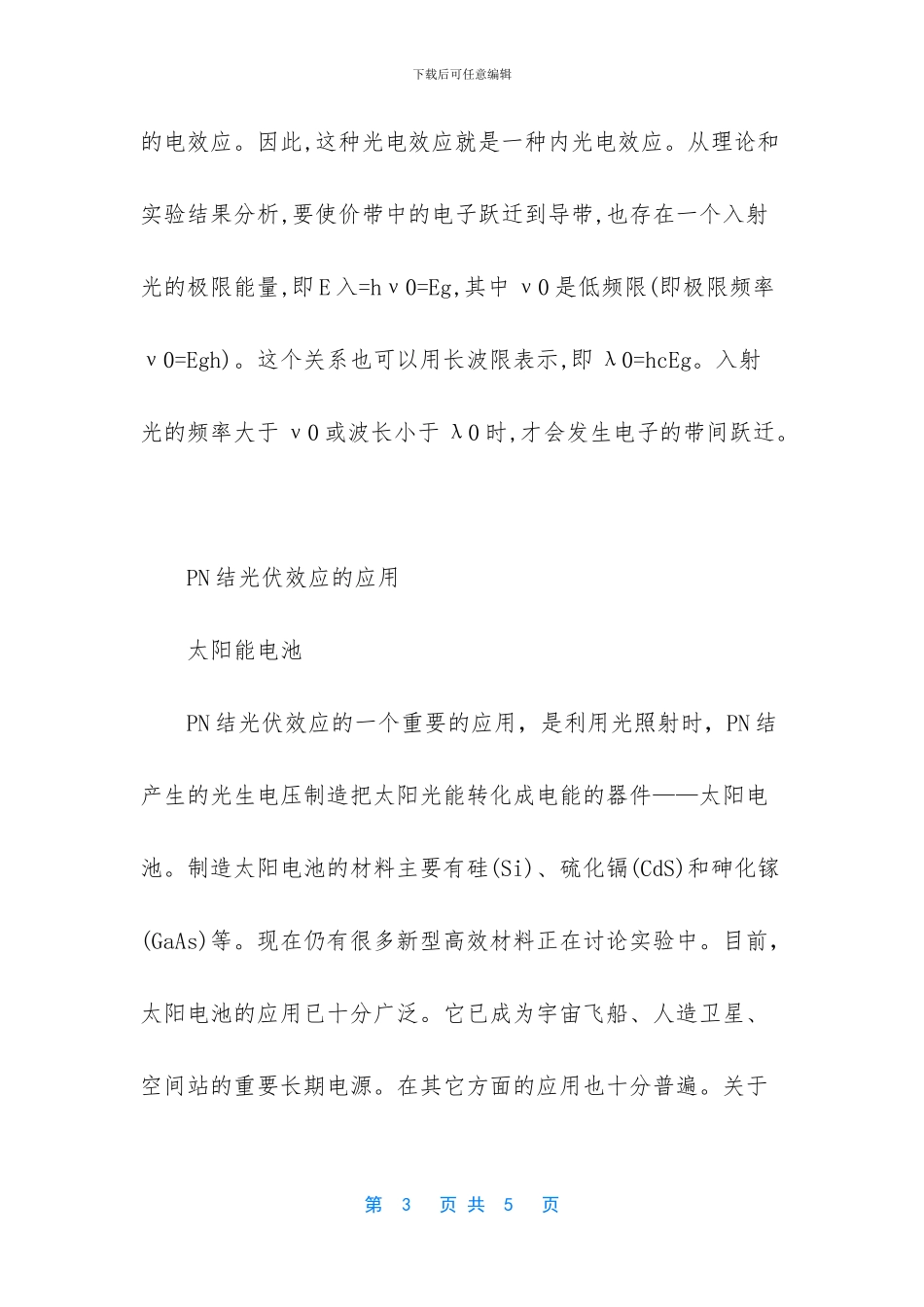

下载后可任意编辑光电效应的特点是什么 [什么是内光电效应半导体的内光电效应] 内光电效应是光电效应的一种，主要由于光量子作用，引发物质电化学性质变化，那么你对内光电效应了解多少呢?以下是由我整理关于什么是内光电效应的内容，希望大家喜爱! 内光电效应的简介 光电导效应：当入射光子射入到半导体表面时，半导体吸收入射光子产生电子空穴对，使其自生电导增大。 光生伏特效应：当一定波长的光照射非均匀半导体(如 PN结)，在自建场的作用下，半导体内部产生光电压。 光照射到半导体或绝缘体的表面时，使物体内部的受束缚电子受到激发，从而使物体的导电性能改变。这就称为内光电效应。显然照射的辐射通量愈大，则被激发的电子数愈多，该物体的电阻值就变的愈小。 第 1 页 共 5 页下载后可任意编辑 光导管(又称光敏电阻)就是利用内光电效应制成的半导体器件。像硫化镉、硫化铅、硫化铟、硒化镉、硒化铅的那个均是半导体光导管。光导管的优点是体积小、牢固耐用。它主要用于光谱仪器的光接收器、光电控制、激光接收和远距离探测等方面。 半导体的内光电效应 半导体材料的价带与导带间有一个带隙,其能量间隔为Eg。一般情况下,价带中的电子不会自发地跃迁到导带,所以半导体材料的导电性远不如导体。但假如通过某种方式给价带中的电子提供能量,就可以将其激发到导带中,形成载流子,增加导电性。光照就是一种激励方式。当入射光的能量 hν≥Eg(Eg 为带隙间隔)时,价带中的电子就会吸收光子的能量,跃迁到导带,而在价带中留下一个空穴,形成一对可以导电的电子——空穴对。这里的电子并未逸出形成光电子,但显然存在着由于光照而产生第 2 页 共 5 页下载后可任意编辑的电效应。因此,这种光电效应就是一种内光电效应。从理论和实验结果分析,要使价带中的电子跃迁到导带,也存在一个入射光的极限能量,即 E 入=hν0=Eg,其中 ν0 是低频限(即极限频率ν0=Egh)。这个关系也可以用长波限表示,即 λ0=hcEg。入射光的频率大于 ν0 或波长小于 λ0 时,才会发生电子的带间跃迁。 PN 结光伏效应的应用 太阳能电池 PN 结光伏效应的一个重要的应用，是利用光照射时，PN 结产生的光生电压制造把太阳光能转化成电能的器件——太阳电池。制造太阳电池的材料主要有硅(Si)、硫化镉(CdS)和砷化镓(GaAs)等。现在仍有很多新型高效材料正在讨论实验中。目前，太阳电池的应用已十分广泛。它已成为宇宙飞船、人造卫星、空间站的重要长期电源...
