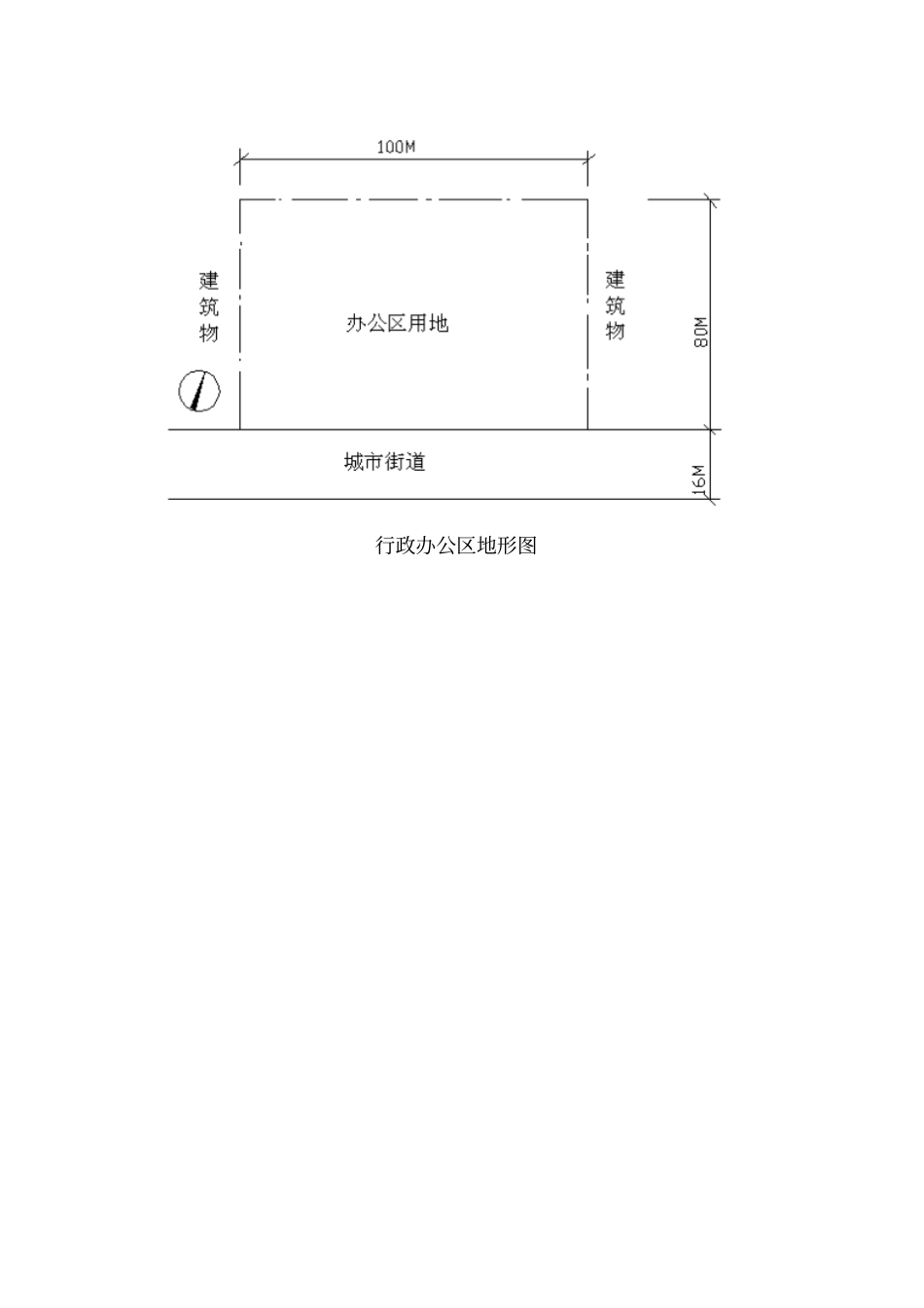

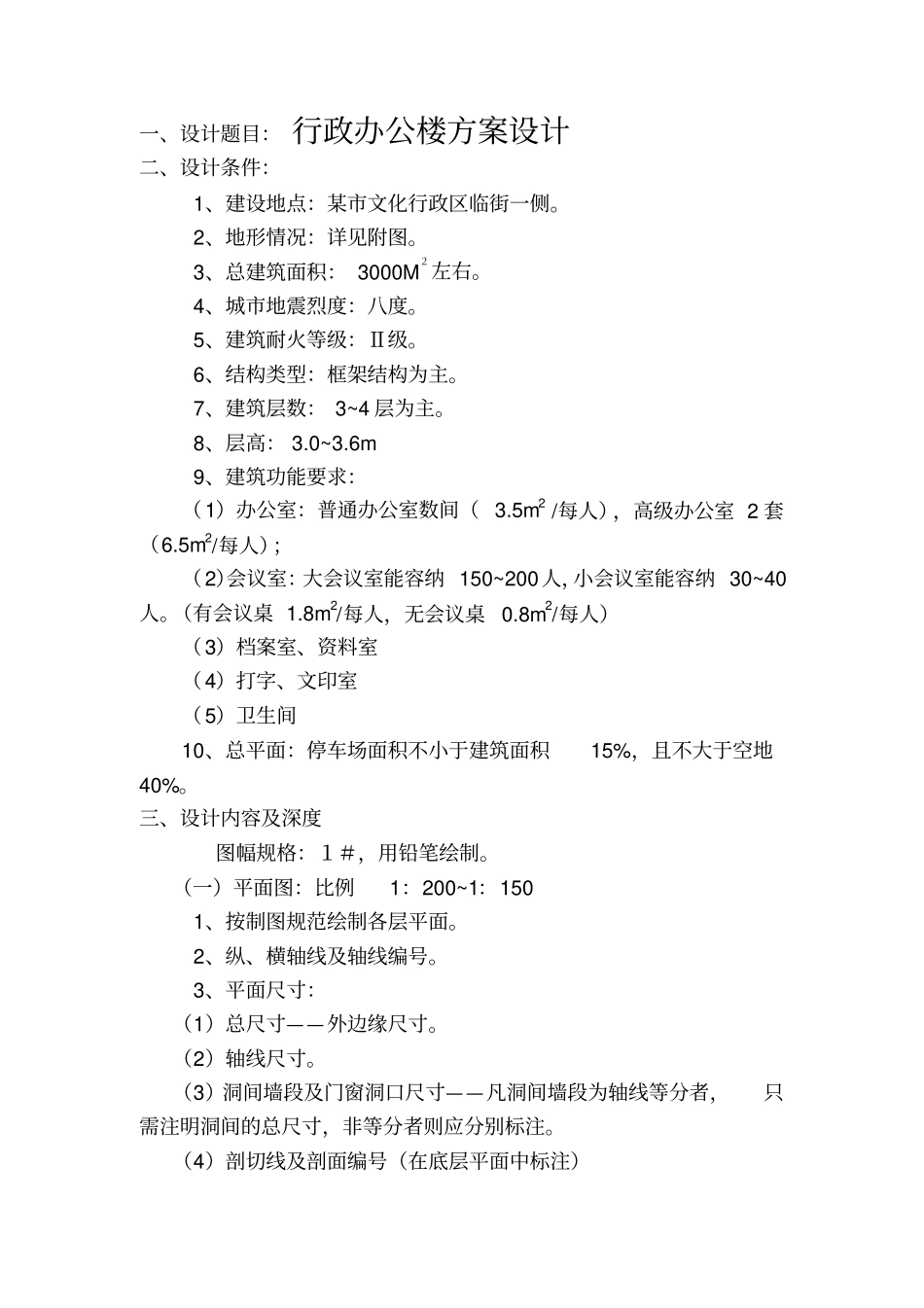

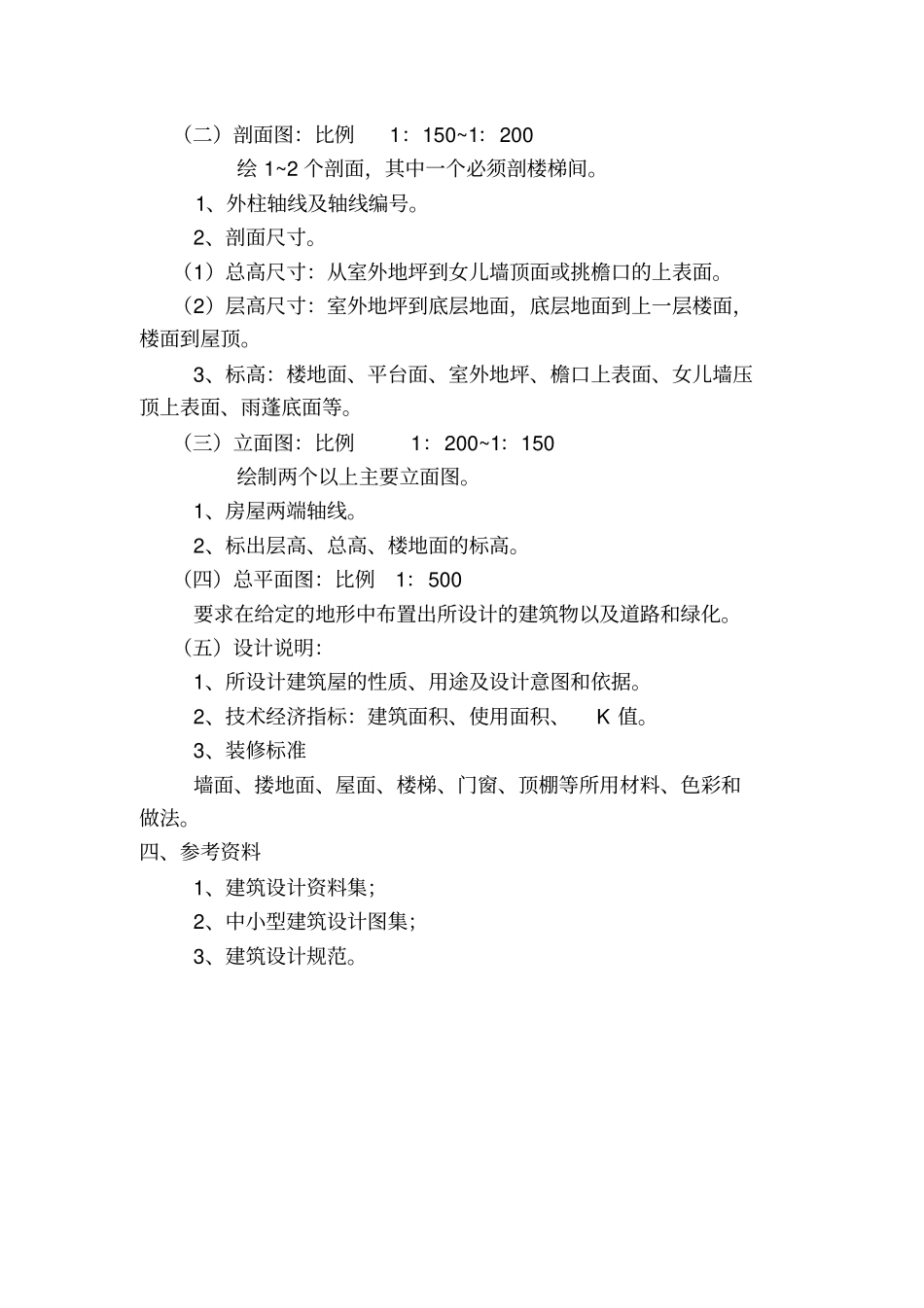

一、设计题目： 行政办公楼方案设计二、设计条件：1、建设地点：某市文化行政区临街一侧。2、地形情况：详见附图。3、总建筑面积： 3000M２左右。4、城市地震烈度：八度。5、建筑耐火等级：Ⅱ级。6、结构类型：框架结构为主。7、建筑层数： 3~4 层为主。8、层高： 3.0~3.6m 9、建筑功能要求：（1）办公室：普通办公室数间（ 3.5m2 /每人），高级办公室 2 套（6.5m2/每人）；（2）会议室：大会议室能容纳 150~200人，小会议室能容纳 30~40人。（有会议桌 1.8m2/每人，无会议桌0.8m2/每人）（3）档案室、资料室（4）打字、文印室（5）卫生间10、总平面：停车场面积不小于建筑面积15%，且不大于空地40%。三、设计内容及深度图幅规格：１＃，用铅笔绘制。（一）平面图：比例1：200~1：150 1、按制图规范绘制各层平面。2、纵、横轴线及轴线编号。3、平面尺寸：（1）总尺寸——外边缘尺寸。（2）轴线尺寸。（3）洞间墙段及门窗洞口尺寸——凡洞间墙段为轴线等分者，只需注明洞间的总尺寸，非等分者则应分别标注。（4）剖切线及剖面编号（在底层平面中标注）（二）剖面图：比例1：150~1：200 绘 1~2 个剖面，其中一个必须剖楼梯间。1、外柱轴线及轴线编号。2、剖面尺寸。（1）总高尺寸：从室外地坪到女儿墙顶面或挑檐口的上表面。（2）层高尺寸：室外地坪到底层地面，底层地面到上一层楼面，楼面到屋顶。3、标高：楼地面、平台面、室外地坪、檐口上表面、女儿墙压顶上表面、雨蓬底面等。（三）立面图：比例1：200~1：150 绘制两个以上主要立面图。1、房屋两端轴线。2、标出层高、总高、楼地面的标高。（四）总平面图：比例1：500 要求在给定的地形中布置出所设计的建筑物以及道路和绿化。（五）设计说明：1、所设计建筑屋的性质、用途及设计意图和依据。2、技术经济指标：建筑面积、使用面积、K 值。3、装修标准墙面、搂地面、屋面、楼梯、门窗、顶棚等所用材料、色彩和做法。四、参考资料1、建筑设计资料集；2、中小型建筑设计图集；3、建筑设计规范。行政办公区地形图
