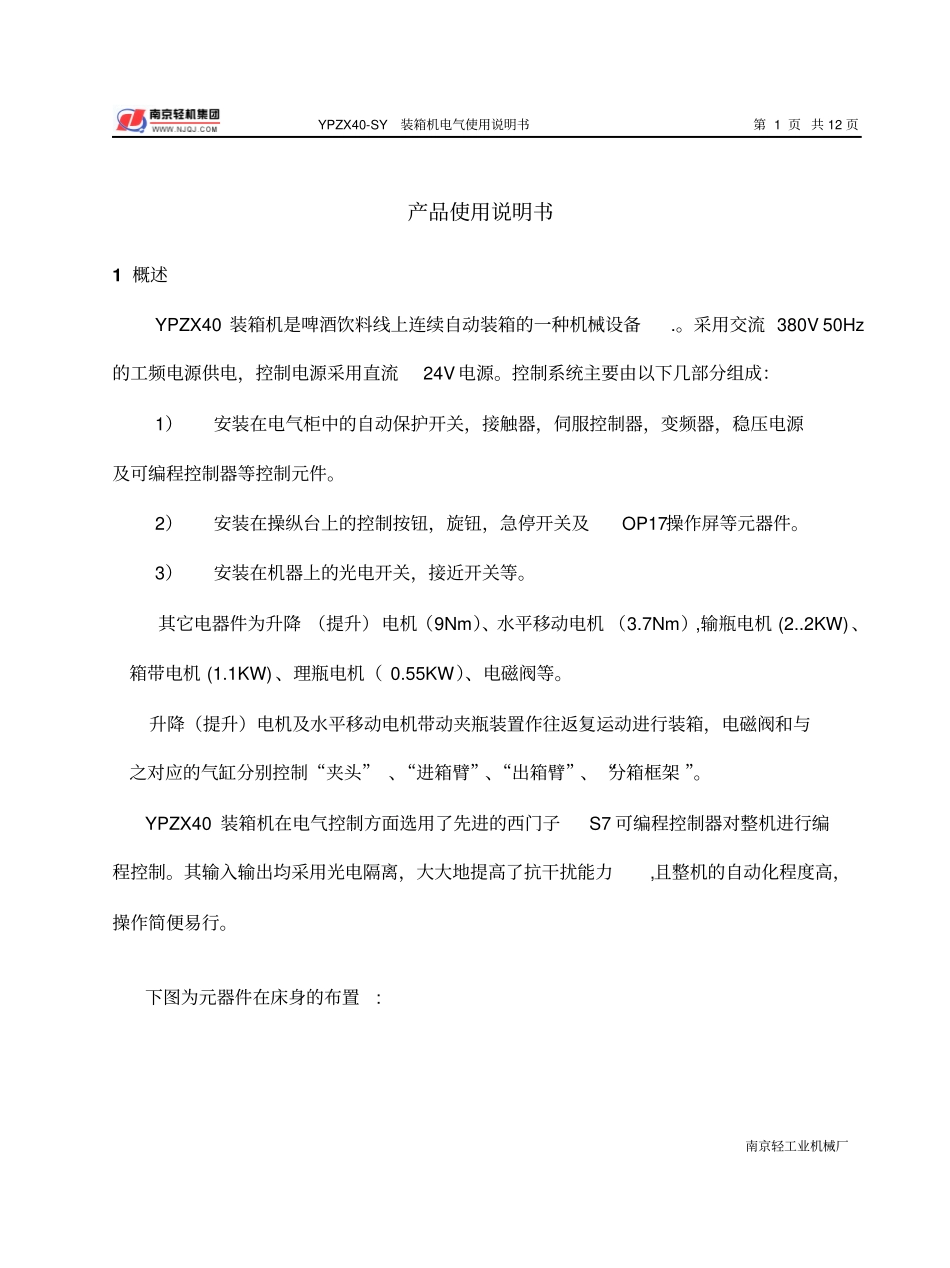

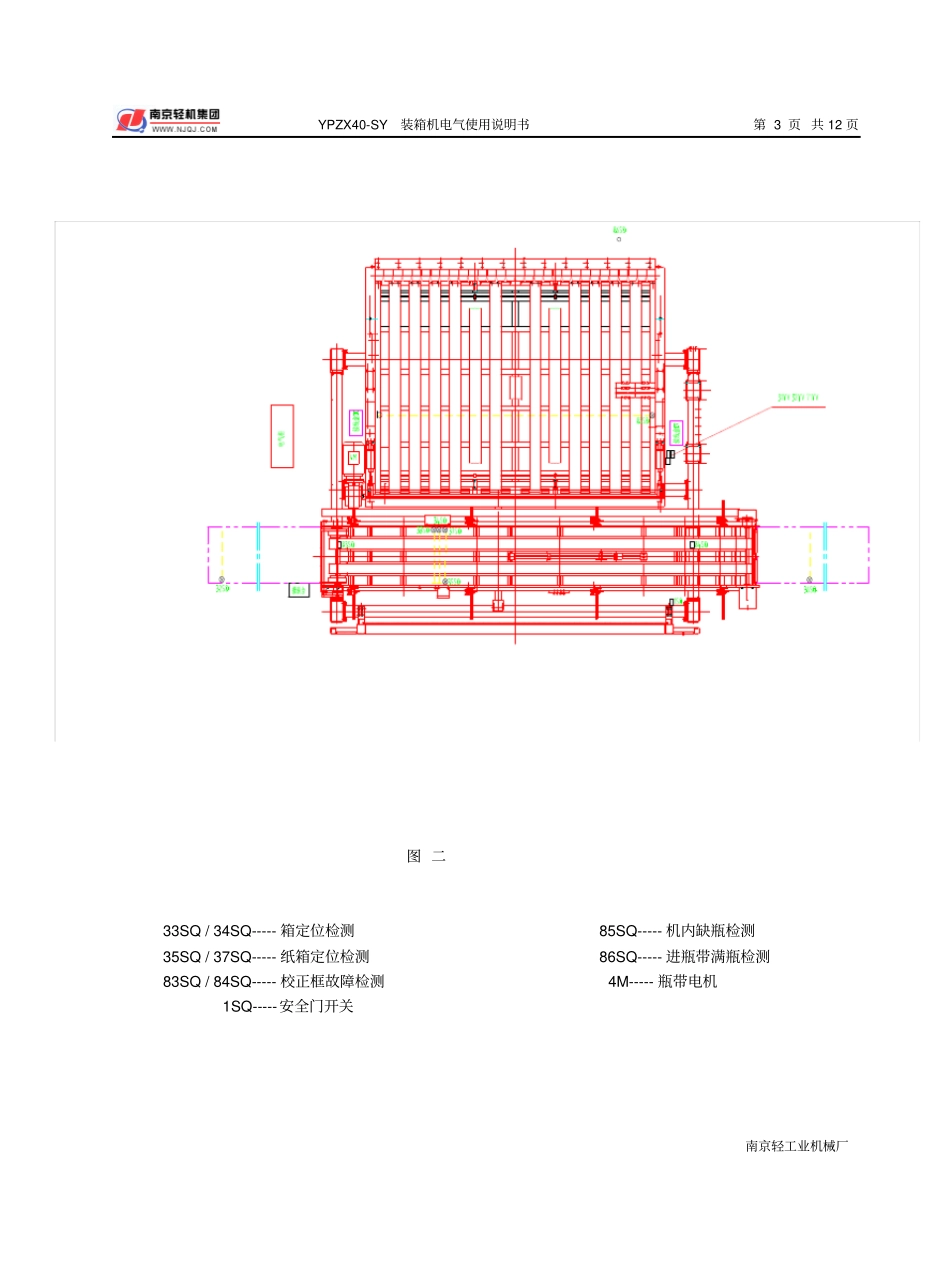

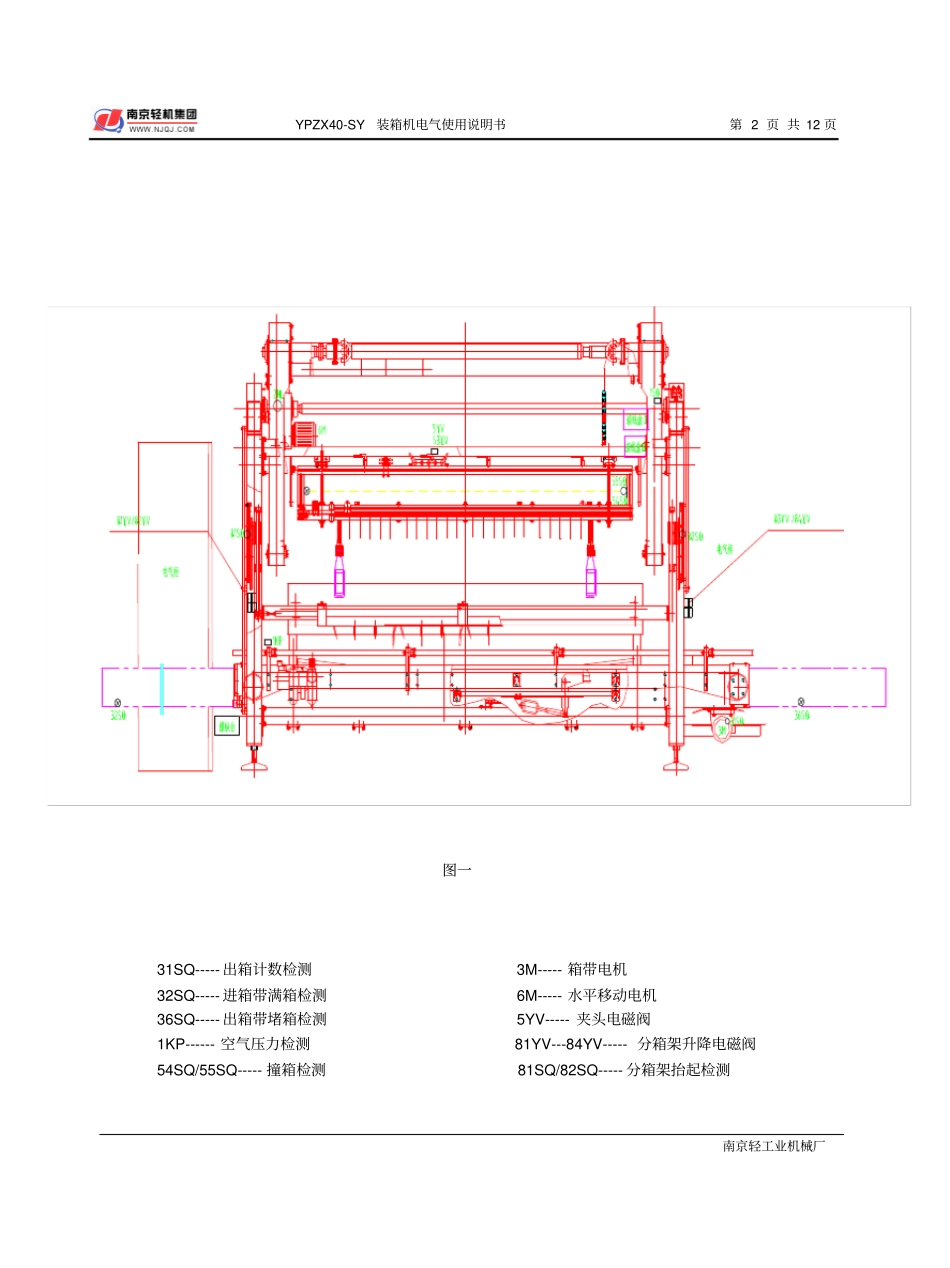

YPZX40-SY 装箱机电气使用说明书第 1 页 共 12 页南京轻工业机械厂产品使用说明书1 概述YPZX40 装箱机是啤酒饮料线上连续自动装箱的一种机械设备.。采用交流 380V 50Hz 的工频电源供电，控制电源采用直流24V 电源。控制系统主要由以下几部分组成：1）安装在电气柜中的自动保护开关，接触器，伺服控制器，变频器，稳压电源及可编程控制器等控制元件。2）安装在操纵台上的控制按钮，旋钮，急停开关及OP17操作屏等元器件。3）安装在机器上的光电开关，接近开关等。其它电器件为升降 （提升）电机（9Nm）、水平移动电机 （3.7Nm）,输瓶电机 (2..2KW) 、箱带电机 (1.1KW) 、理瓶电机（ 0.55KW）、电磁阀等。升降（提升）电机及水平移动电机带动夹瓶装置作往返复运动进行装箱，电磁阀和与之对应的气缸分别控制“夹头” 、“进箱臂”、“出箱臂”、“分箱框架 ”。YPZX40 装箱机在电气控制方面选用了先进的西门子S7 可编程控制器对整机进行编程控制。其输入输出均采用光电隔离，大大地提高了抗干扰能力,且整机的自动化程度高，操作简便易行。下图为元器件在床身的布置: YPZX40-SY 装箱机电气使用说明书第 2 页 共 12 页南京轻工业机械厂图一31SQ----- 出箱计数检测3M----- 箱带电机32SQ----- 进箱带满箱检测6M----- 水平移动电机36SQ----- 出箱带堵箱检测5YV----- 夹头电磁阀1KP------ 空气压力检测81YV---84YV----- 分箱架升降电磁阀54SQ/55SQ----- 撞箱检测81SQ/82SQ----- 分箱架抬起检测YPZX40-SY 装箱机电气使用说明书第 3 页 共 12 页南京轻工业机械厂图 二33SQ / 34SQ----- 箱定位检测85SQ----- 机内缺瓶检测35SQ / 37SQ----- 纸箱定位检测86SQ----- 进瓶带满瓶检测83SQ / 84SQ----- 校正框故障检测4M----- 瓶带电机1SQ-----安全门开关YPZX40-SY 装箱机电气使用说明书第 4 页 共 12 页南京轻工业机械厂图三51SQ----- 升降（提升）电机提升位上限61SQ----水平移动电机移动位左限52SQ----- 升降（提升）电机提升位下限62SQ----- 水平移动电机移动位右限53SQ----- 升降（提升）电机基准（参考）点63SQ----- 水平移动电机基准（参考）点86SQ----- 进瓶带满瓶检测5M ------ 升降（提升）电机6M ------ 水平移动电机7M ------ 理瓶电机YPZX40-SY 装箱机电气使用说明书第 5 页 共 12 页南京轻工业机械厂2 调整步骤2.1 调整光电开关 34SQ，在其挡光或不挡光时，其对...
