西南科技大学新年工业控制网络与现场总线技术期末复习题

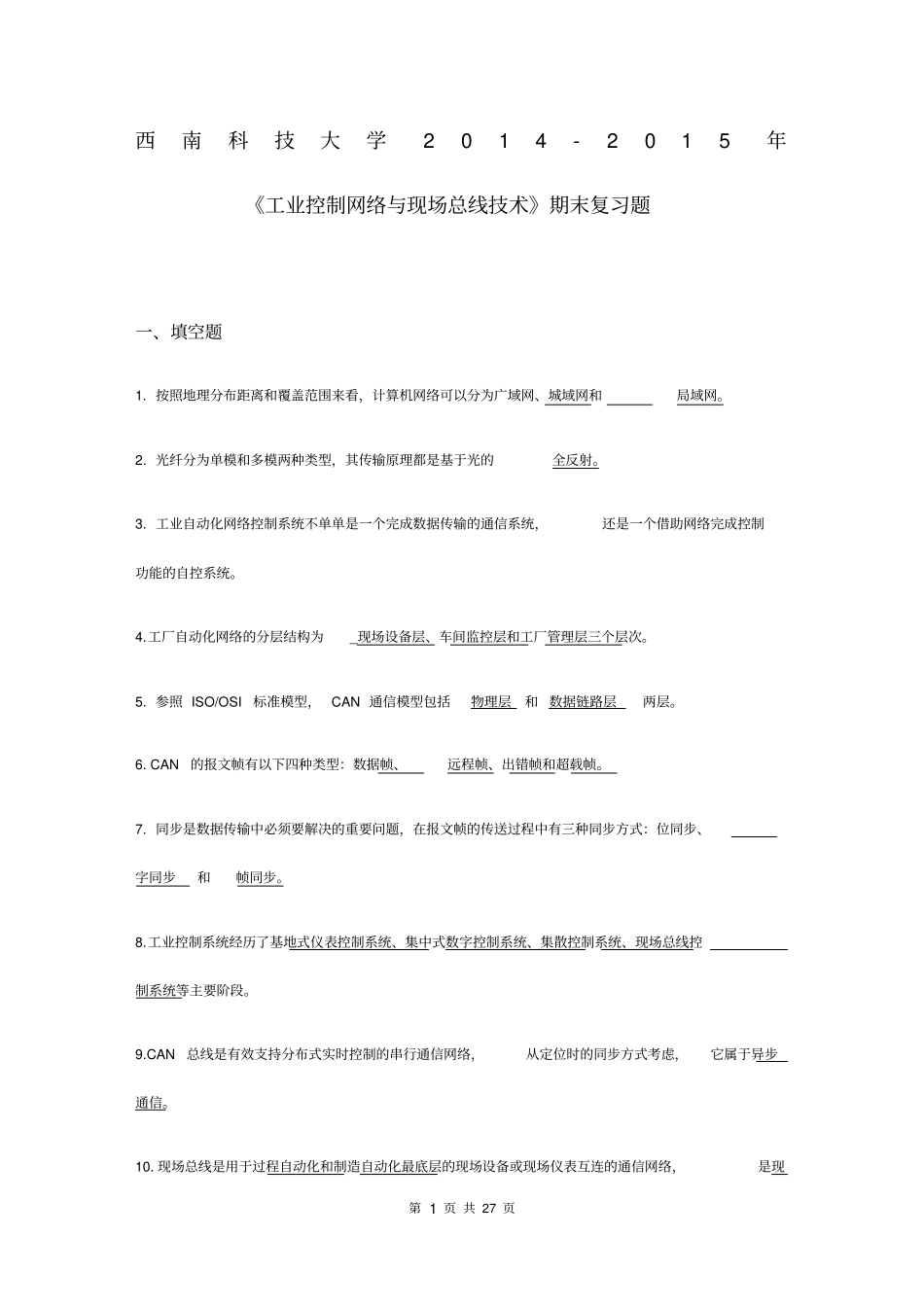

第 1 页 共 27 页西南科技大学2014-2015年《工业控制网络与现场总线技术》期末复习题一、填空题1. 按照地理分布距离和覆盖范围来看，计算机网络可以分为广域网、城域网和局域网。2. 光纤分为单模和多模两种类型，其传输原理都是基于光的全反射。3. 工业自动化网络控制系统不单单是一个完成数据传输的通信系统，还是一个借助网络完成控制功能的自控系统。4.工厂自动化网络的分层结构为_现场设备层、车间监控层和工厂管理层三个层次。5. 参照 ISO/OSI标准模型， CAN 通信模型包括物理层和 数据链路层两层。6. CAN的报文帧有以下四种类型：数据帧、远程帧、出错帧和超载帧。7. 同步是数据传输中必须要解决的重要问题，在报文帧的传送过程中有三种同步方式：位同步、字同步和帧同步。8.工业控制系统经历了基地式仪表控制系统、集中式数字控制系统、集散控制系统、现场总线控制系统等主要阶段。9.CAN总线是有效支持分布式实时控制的串行通信网络，从定位时的同步方式考虑，它属于异步通信。10. 现场总线是用于过程自动化和制造自动化最底层的现场设备或现场仪表互连的通信网络，是现第 2 页 共 27 页场通信网络与控制系统的集成。11.CAN总线支持位仲裁的介质访问方式，是多主工作方式。12.CAN通信协议规定了4 种不同类型的帧：数据帧，远程帧，错误帧，过载帧。13.CAN总线上用显性和隐性两个互不的逻辑值表示0 和 1。14.CAN协议可以检测到位错误，填充错误，CRC 错误，格式错误，应答错误。15. CAN总线是多主工作方式，任意节点可以主动发送信息。通过非破坏性总线仲裁机制解决多节点同时发送时的冲突问题。16.CAN的 ISO/OSI参考模型包括两层：数据链路层、物理层。17.CAN空闲时网络电平保持隐性1 位。18. 现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。19.RS-422接口通信需要4 根线， 它是全双工的，RS-485接口通信需要2 根线， 它是半双工的。20.Modbus基于串行链路的通信方式有ASCII 和 RTU 。21.PROFIBUS-DP协议的两个主要部分是用户接口层和直接数据链接映射层。22. 目前的 PROFIBUS 标准 IEC61158提供了三种传输方式：双绞线、同轴电缆、光纤。23. 基于 PROFIBUS的远程监控系统由三层组成：底层控制层、SCADA 层（现场监控层） 、远程监控层。24.CAN的直接通信距离最远达10km ，通信速率最高可达1Mbps。第 3 页 共 27 页25.DeviceNe的应用层采用的是控制...
