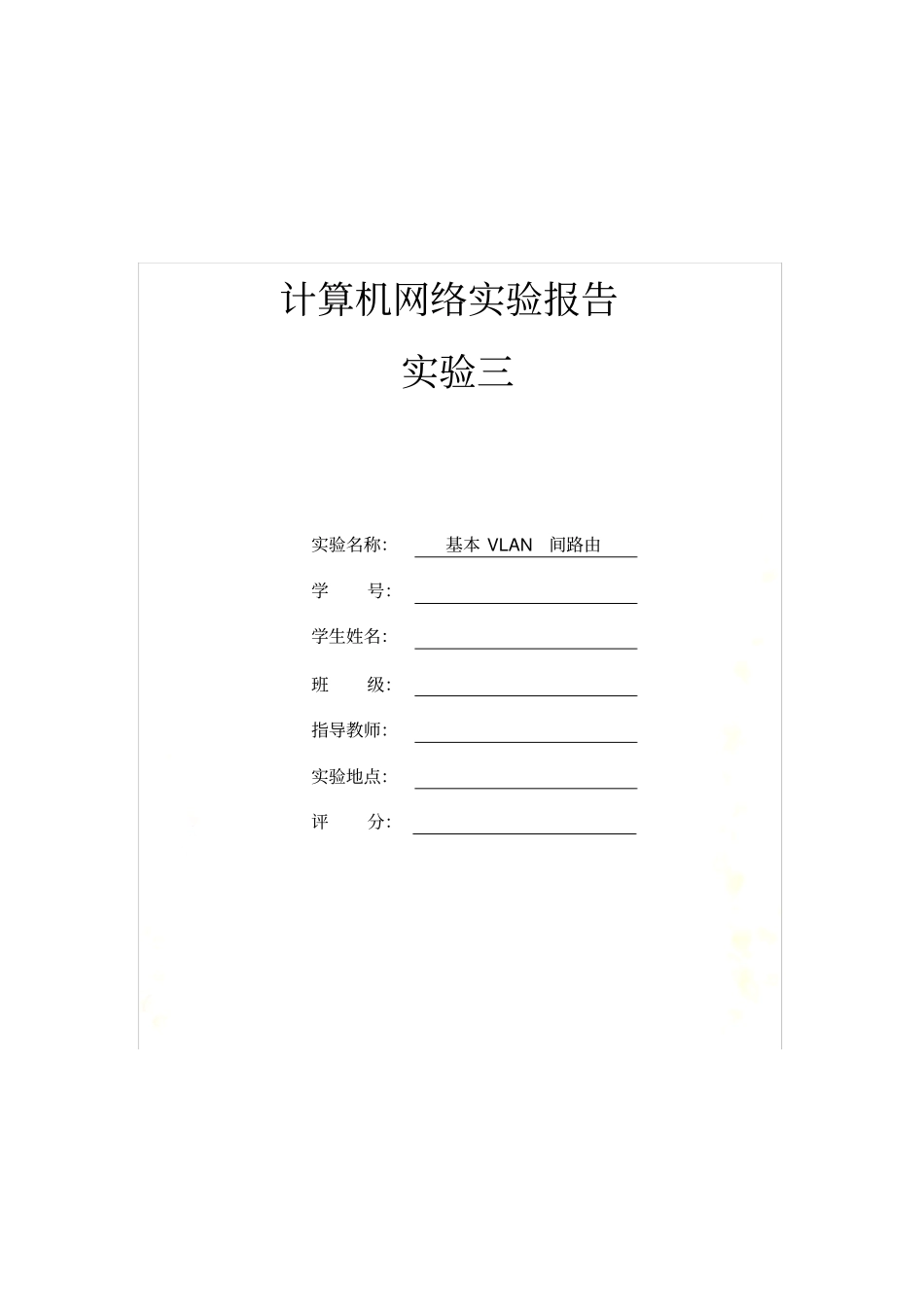

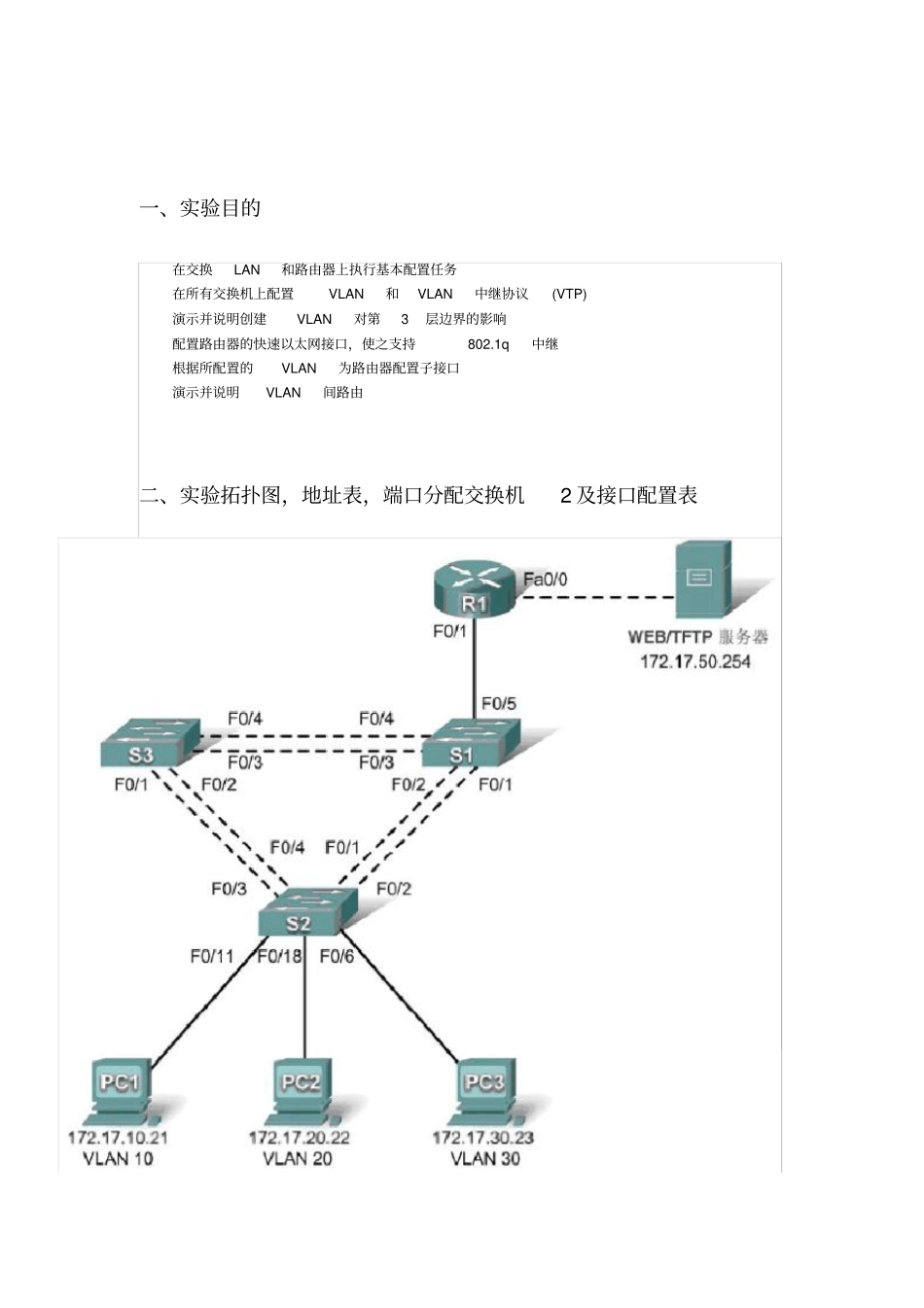

西南科技大学计算机网络- 实验三计算机网络实验报告实验三实验名称：基本 VLAN 间路由学号：学生姓名：班级：指导教师：实验地点：评分：一、实验目的在交换LAN和路由器上执行基本配置任务在所有交换机上配置VLAN和VLAN中继协议(VTP)演示并说明创建VLAN对第3层边界的影响配置路由器的快速以太网接口，使之支持802.1q中继根据所配置的VLAN为路由器配置子接口演示并说明VLAN间路由二、实验拓扑图，地址表，端口分配交换机2 及接口配置表地址表端口分配－交换机2设备（主机名）接口IP地址子网掩码默认网关S1VLAN99172.17.99.11255.255.255.0172.17.99.1S2VLAN99172.17.99.12255.255.255.0172.17.99.1S3VLAN99172.17.99.13255.255.255.0172.17.99.1R1Fa0/0172.17.50.1255.255.255.0不适用R1Fa0/1参见接口配置表不适用PC1网卡172.17.10.21255.255.255.0172.17.10.1PC2网卡172.17.20.22255.255.255.0172.17.20.1PC3网卡172.17.30.23255.255.255.0172.17.30.1Server网卡172.17.50.254255.255.255.0172.17.50.1端口分配网络Fa0/1–0/4802.1q中继（本征VLAN99）172.17.99.0/24Fa0/5–0/10VLAN30–Guest(Default)172.17.30.0/24Fa0/11–0/17VLAN10–Faculty/Staff172.17.10.0/24Fa0/18–0/24VLAN20–Students172.17.20.0/24接口分配IP地址Fa0/1.1VLAN1172.17.1.1/24Fa0/1.10VLAN10172.17.10.1/24Fa0/1.20VLAN20172.17.20.1/24Fa0/1.30VLAN30172.17.30.1/24接口配置表－路由器1 三、实验内容任务1：执行基本交换机配置根据地址表和以下指导原则配置S1、 S2和S3交换机：?配置交换机主机名。?禁用DNS查找。?将使能加密口令配置为class 。?为控制台连接配置口令cisco 。?为vty连接配置口令cisco 。?在每台交换机上配置默认网关。S1显示的输出Switch>enableSwitch#configureterminalEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Switch(config)#hostnameS1S1(config)#enablesecretclassS1(config)#noipdomain-lookupS1(config)#ipdefault-gateway172.17.99.1S1(config)#lineconsole0S1(config-line)#passwordciscoS1(config-line)#loginS1(config-line)#linevty015S1(config-line)#passwordciscoS1(config-line)#loginFa0/1.99VLAN99172.17.99.1/24S1(config-line)#end%SYS-5-CONFIG_I:ConfiguredfromconsolebyconsoleS1# copyrunning-configstartup-configDestinationfilename[startup-config]?[ enter]Buildingconfiguration...任务2：配置...
