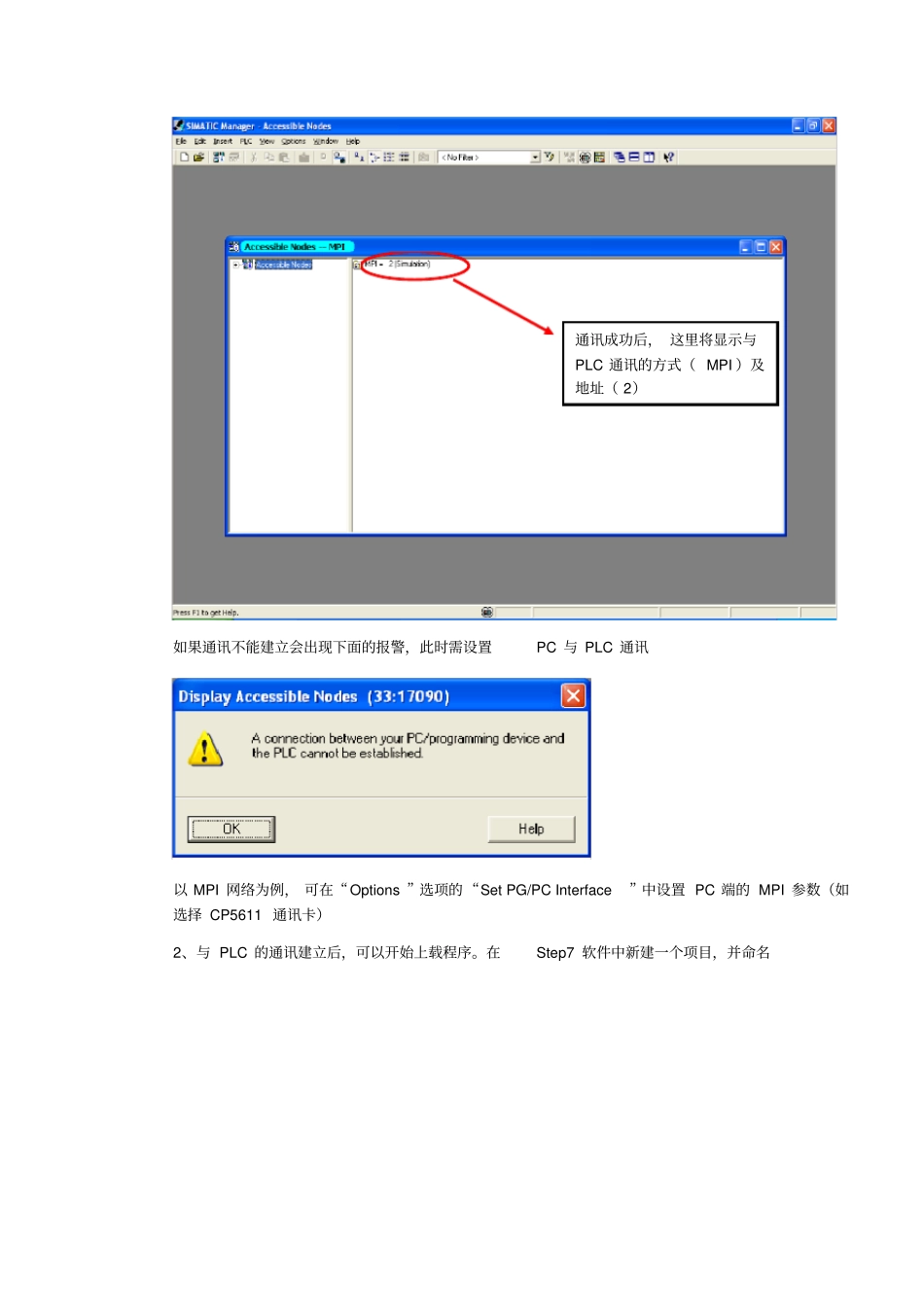

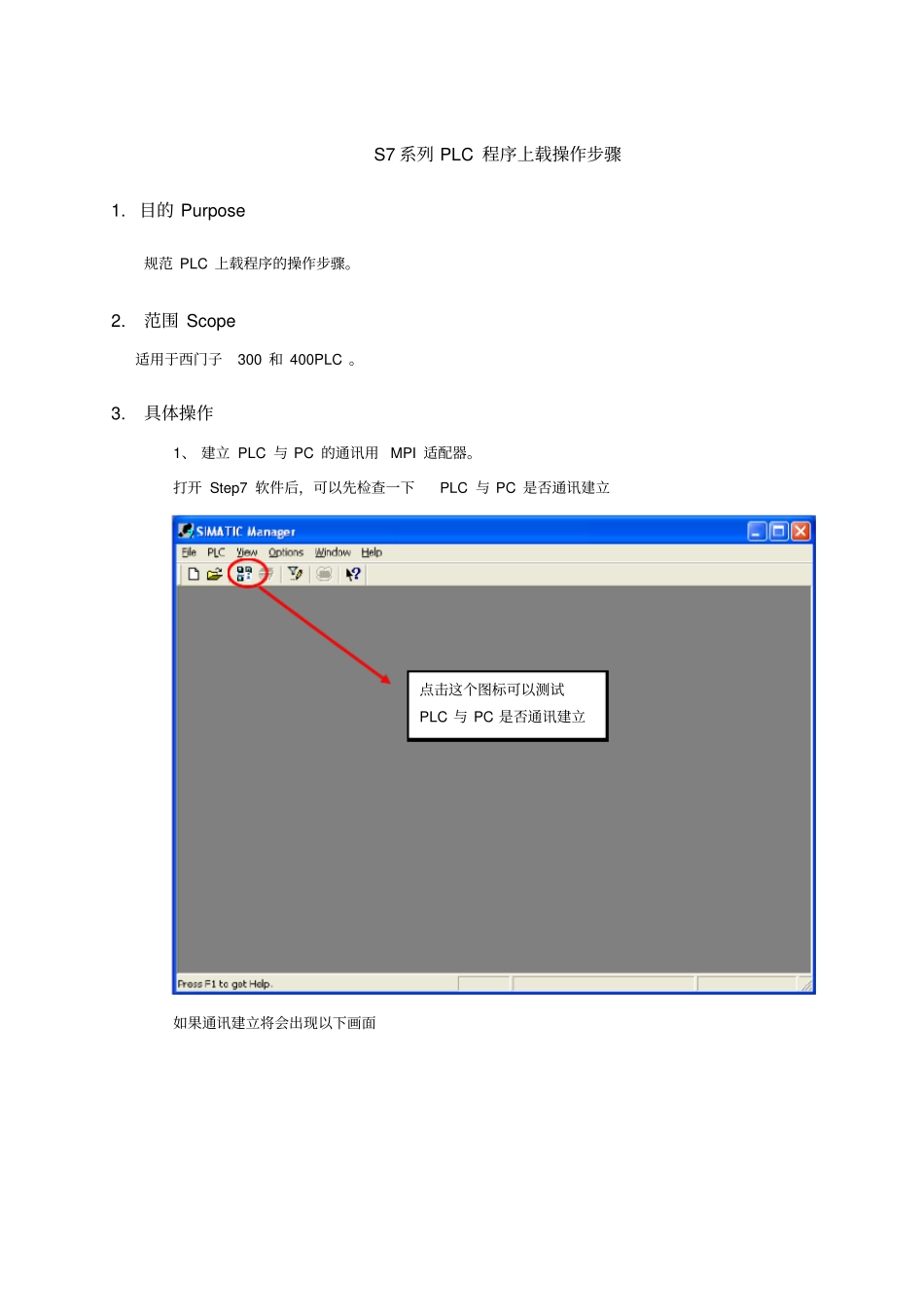

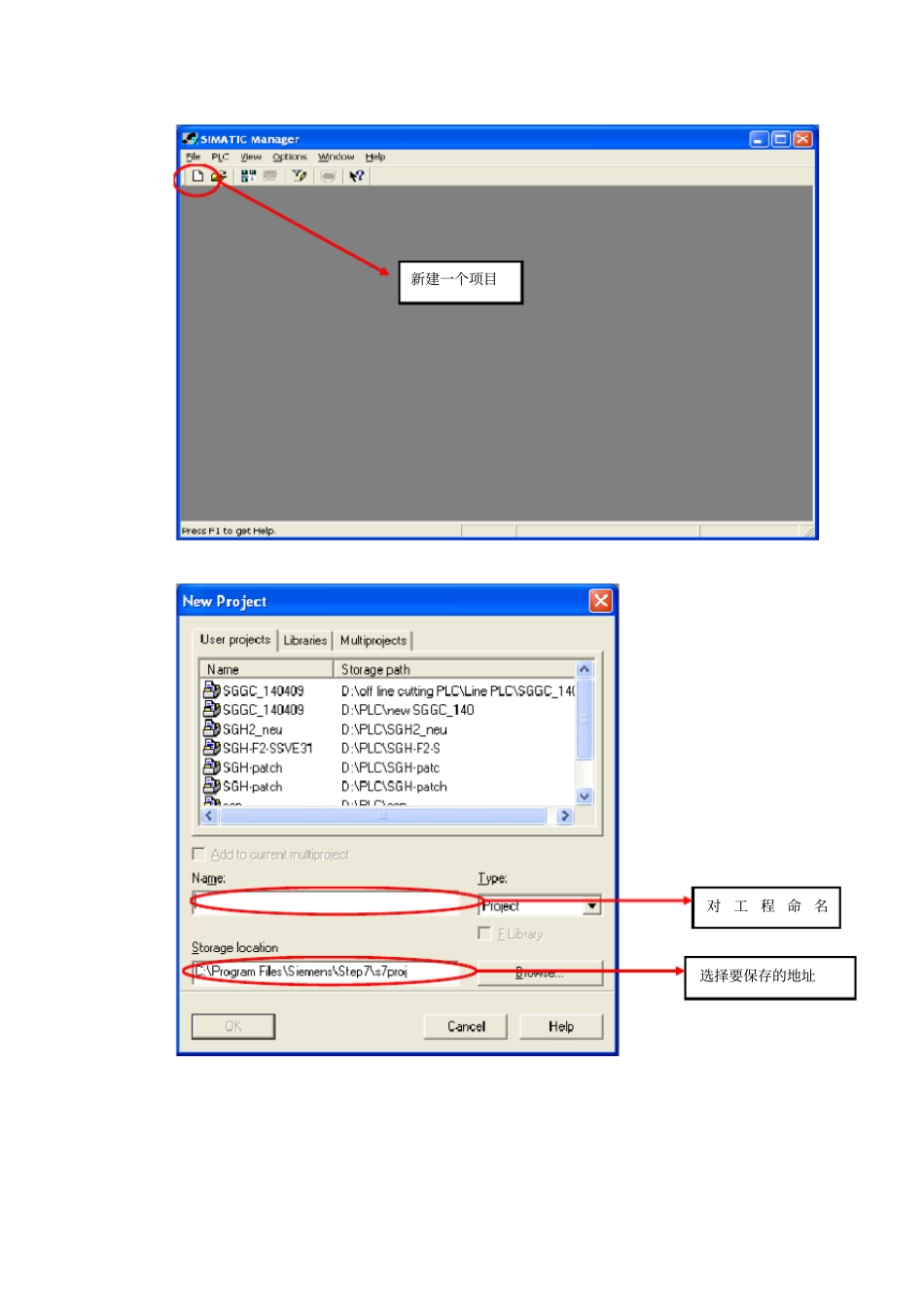

S7 系列 PLC 程序上载操作步骤1. 目的 Purpose 规范 PLC 上载程序的操作步骤。2.范围 Scope 适用于西门子300 和 400PLC 。3.具体操作1、 建立 PLC 与 PC 的通讯用 MPI 适配器。打开 Step7 软件后，可以先检查一下PLC 与 PC 是否通讯建立如果通讯建立将会出现以下画面点击这个图标可以测试PLC 与 PC 是否通讯建立如果通讯不能建立会出现下面的报警，此时需设置PC 与 PLC 通讯以 MPI 网络为例， 可在“Options ”选项的“Set PG/PC Interface”中设置 PC 端的 MPI 参数（如选择 CP5611 通讯卡）2、与 PLC 的通讯建立后，可以开始上载程序。在Step7 软件中新建一个项目，并命名通讯成功后， 这里将显示与PLC 通讯的方式（ MPI ）及地址（ 2）新建一个项目对工程 命名选择要保存的地址3、 在新建的工程文件中选择菜单栏的PLCUpload Station to PG 4、两种方法可以上载PLC 中的程序（1）在对话框中单击View 后出现可上载的PLC 程序，选择需要的PLC 程序，填写正确的Rack 地址和 Slot 地址，点击OK 单击可出现要上载的PLC 程序（2）直接填写地址,这个地址可在与PLC 建立通讯时得到（参见步骤1）. 5、上载程序结束。Slot 的值为 CPU 所在的插槽号单击选中的PLC，点 OK 直接在此处填写MPI地址或 IP 地址可直接找到需上载的程序
