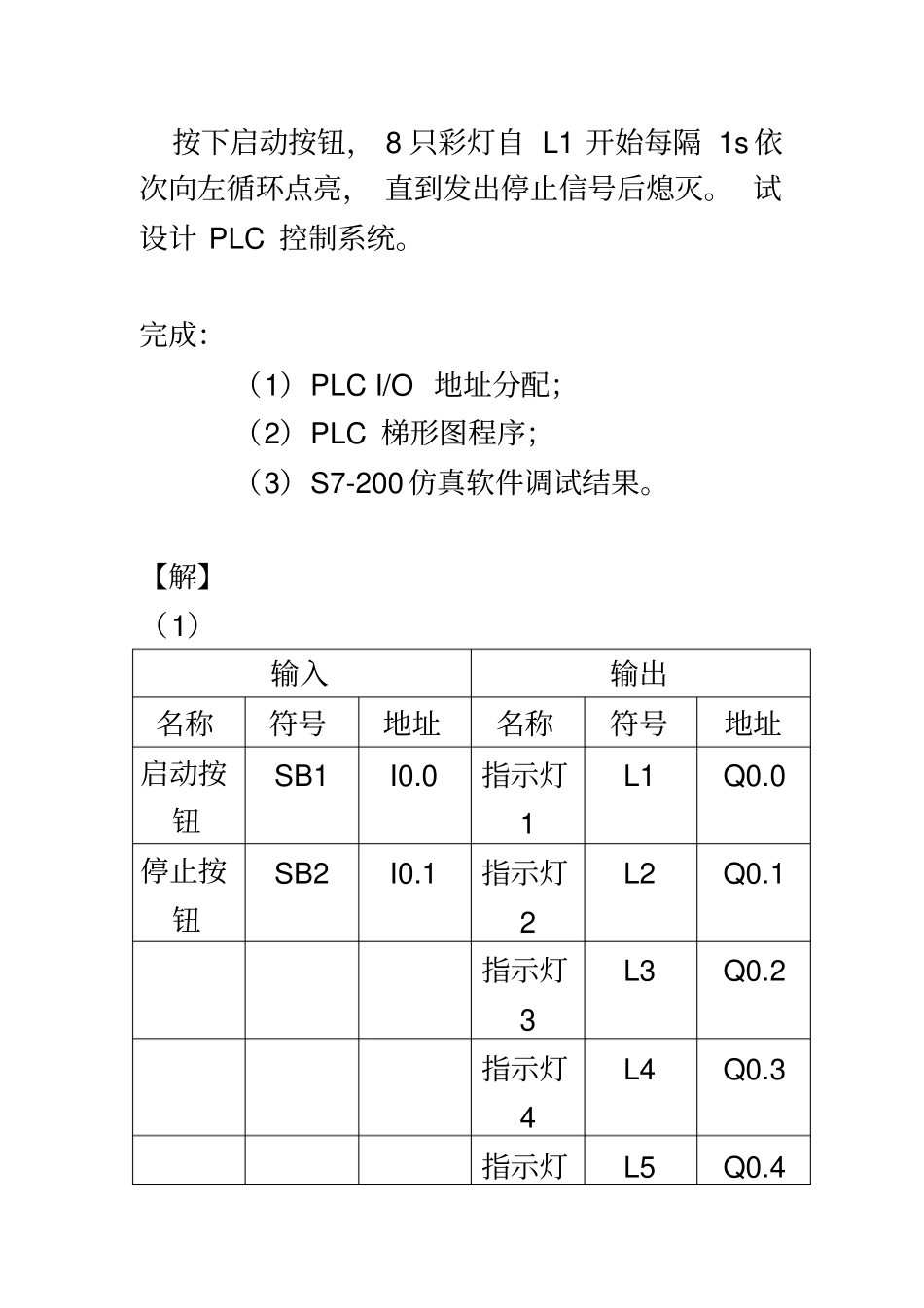

西门子系统 --8只彩灯的循环点亮按下启动按钮， 8 只彩灯自 L1 开始每隔 1s 依次向左循环点亮，直到发出停止信号后熄灭。试设计 PLC 控制系统。完成：（1）PLC I/O 地址分配；（2）PLC 梯形图程序；（3）S7-200仿真软件调试结果。【解】（1）输入输出名称符号地址名称符号地址启动按钮SB1 I0.0 指示灯1 L1 Q0.0 停止按钮SB2 I0.1 指示灯2 L2 Q0.1 指示灯3 L3 Q0.2 指示灯4 L4 Q0.3 指示灯L5 Q0.4 5 指示灯6 L6 Q0.5 指示灯7 L7 Q0.6 指示灯8 L8 Q0.7 （2）（3）
