角钢法兰风管制作指导书

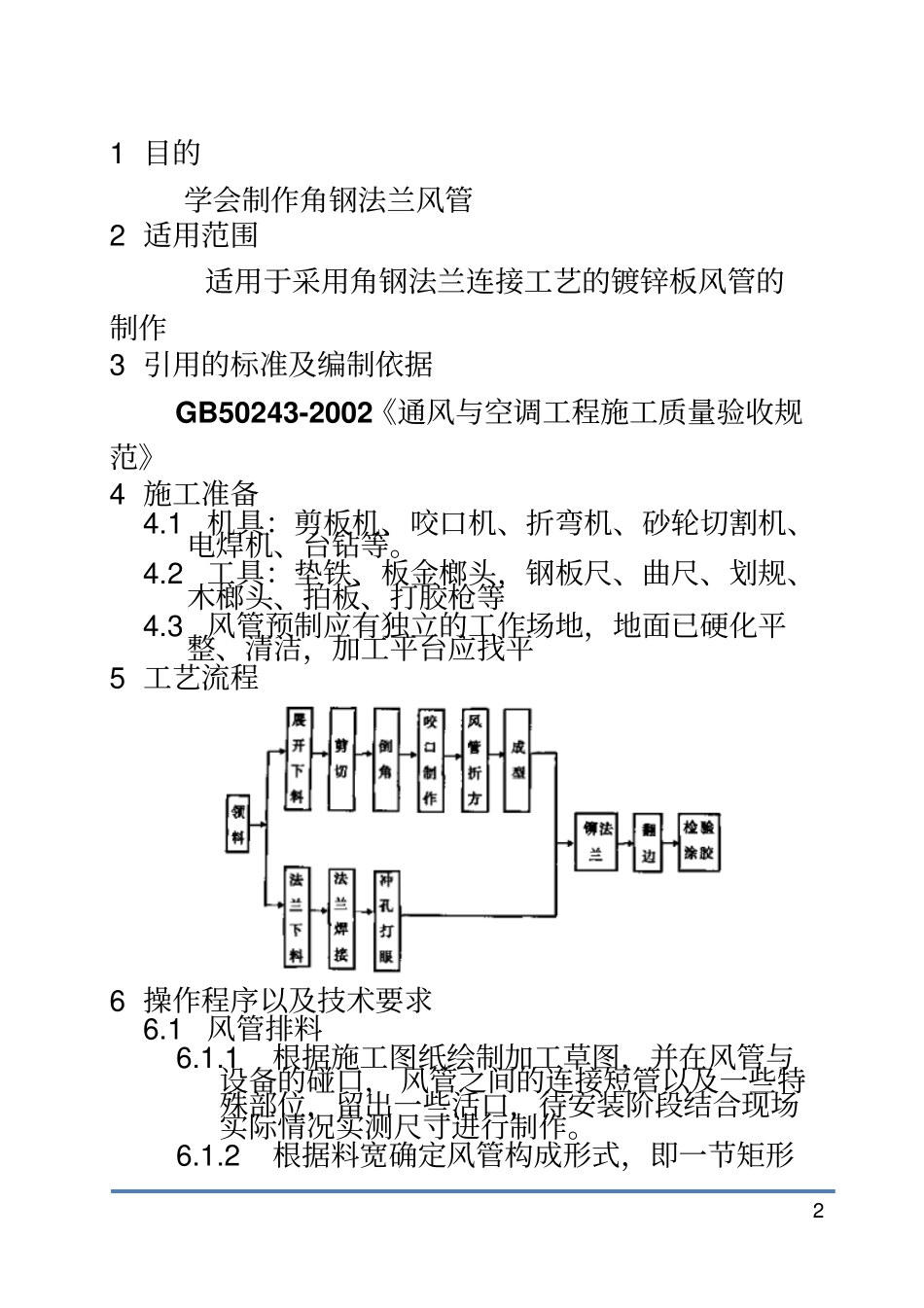

角钢法兰风管制作指导书_第1页
1/10
角钢法兰风管制作指导书_第2页
2/10
角钢法兰风管制作指导书_第3页
3/10
角钢法兰风管制作指导书2 1 目的学会制作角钢法兰风管2 适用范围适用于采用角钢法兰连接工艺的镀锌板风管的制作3 引用的标准及编制依据GB50243-2002《通风与空调工程施工质量验收规范》4 施工准备4.1机具:剪板机、咬口机、折弯机、砂轮切割机、电焊机、台钻等。4.2工具:垫铁、板金榔头,钢板尺、曲尺、划规、木榔头、拍板、打胶枪等4.3风管预制应有独立的工作场地,地面已硬化平整、清洁,加工平台应找平5 工艺流程6 操作程序以及技术要求6.1风管排料6.1.1根据施工图纸绘制加工草图,并在风管与设备的碰口, 风管之间的连接短管以及一些特殊部位,留出一些活口,待安装阶段结合现场实际情况实测尺寸进行制作。6.1.2根据料宽确定风管构成形式,即一节矩形3 风管由几片料构成,通常由两个L 型板构成。6.1.3咬口量确定:不同的咬口机、不同的咬?形式、不同的板厚咬口所耗板材是不一样的,所以咬口量的确定,应以实验的数据为准。6.2风管加工6.2.1根据系统的工作压力,正确选择板厚和采取密封措施系统类别系统工作压力 P(Pa) 密封要求低压系统P≤ 500 接缝和接管连接处严密中压系统5001500 所有的拼接缝和接管连接处,均应采取密封措施6.2.2所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。 镀锌薄钢板表面不得有裂纹、结疤水印等缺陷;6.2.3制作风管及配件的钢板厚度应满足设计要求,当设计无要求时,应符合下表规定。类别风管直径D 或长边尺寸 b 圆形风管矩形风管除尘系统风管中、低压系统高压系统D(b) ≤ 320 0.5 0.5 0.75 1.5 320
