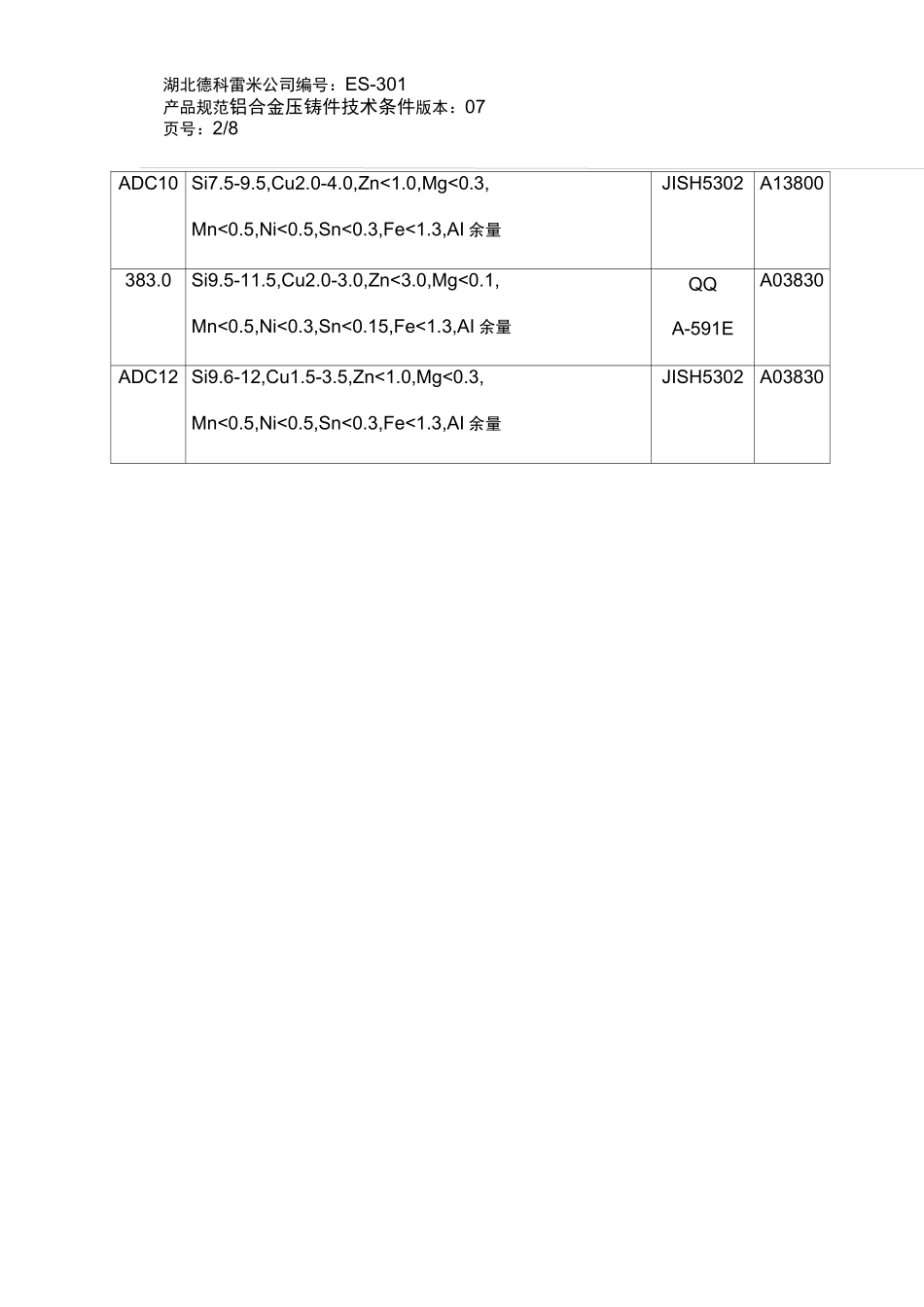

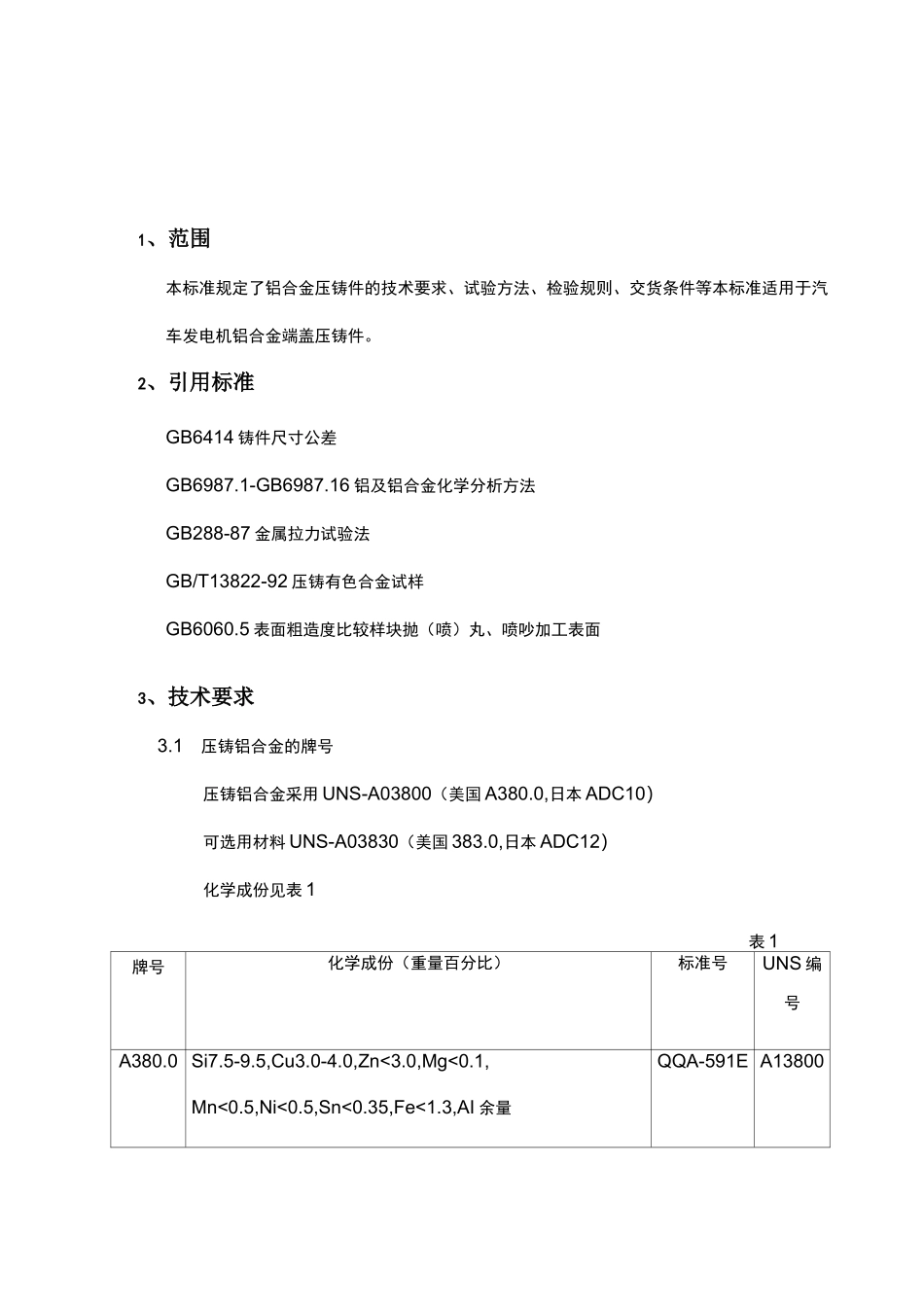

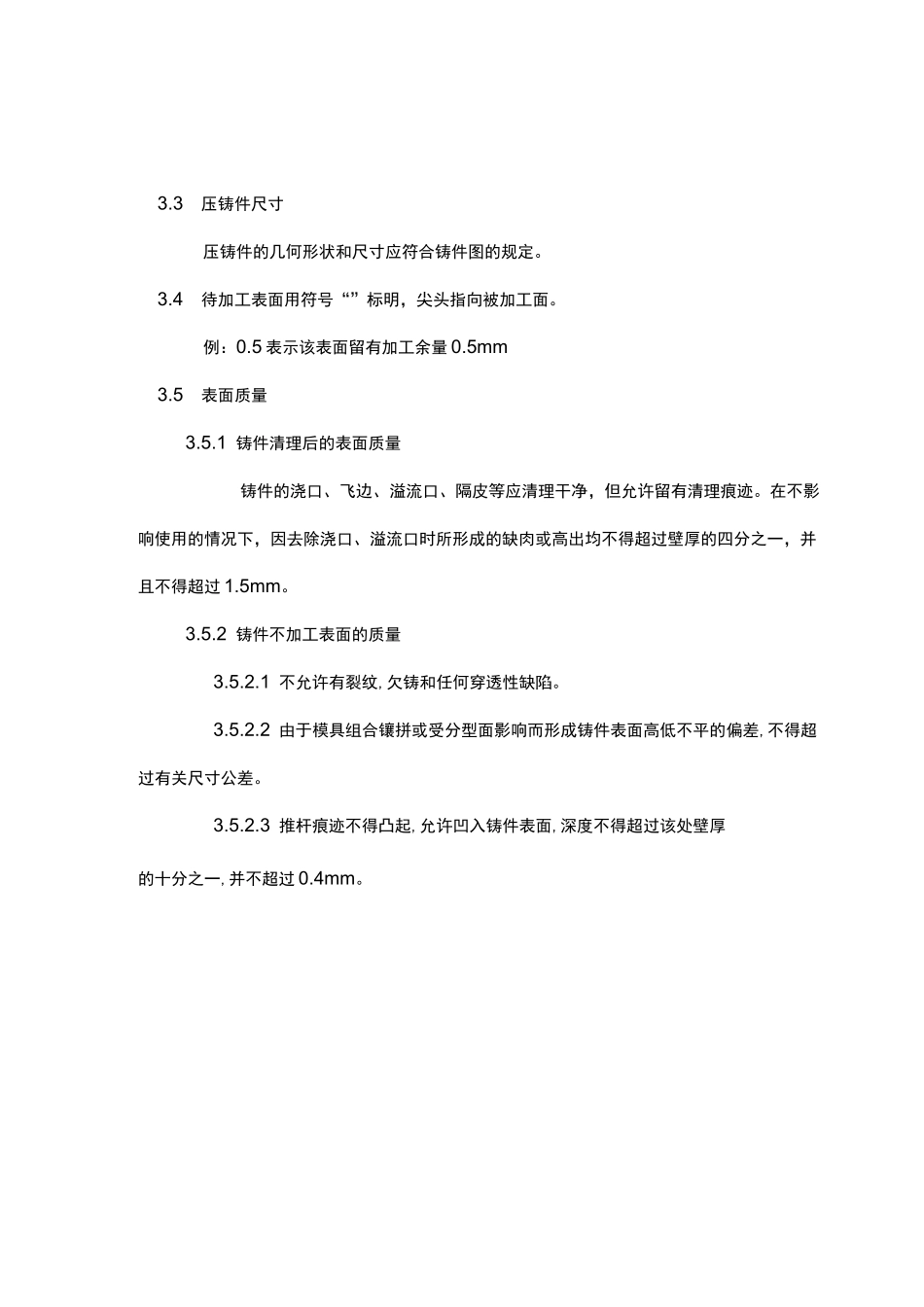

1、范围本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等本标准适用于汽车发电机铝合金端盖压铸件。2、引用标准GB6414 铸件尺寸公差GB6987.1-GB6987.16 铝及铝合金化学分析方法GB288-87 金属拉力试验法GB/T13822-92 压铸有色合金试样GB6060.5 表面粗造度比较样块抛（喷）丸、喷吵加工表面3、技术要求3.1压铸铝合金的牌号压铸铝合金采用 UNS-A03800（美国 A380.0,日本 ADC10）可选用材料 UNS-A03830（美国 383.0,日本 ADC12）化学成份见表 1表 1牌号化学成份（重量百分比）标准号UNS 编号A380.0 Si7.5-9.5,Cu3.0-4.0,Zn<3.0,Mg<0.1,Mn<0.5,Ni<0.5,Sn<0.35,Fe<1.3,AI 余量QQA-591E A13800湖北德科雷米公司编号：ES-301产品规范铝合金压铸件技术条件版本：07页号：2/8ADC10 Si7.5-9.5,Cu2.0-4.0,Zn<1.0,Mg<0.3,Mn<0.5,Ni<0.5,Sn<0.3,Fe<1.3,AI 余量JISH5302A13800383.0Si9.5-11.5,Cu2.0-3.0,Zn<3.0,Mg<0.1,Mn<0.5,Ni<0.3,Sn<0.15,Fe<1.3,AI 余量QQA-591EA03830ADC12 Si9.6-12,Cu1.5-3.5,Zn<1.0,Mg<0.3,Mn<0.5,Ni<0.5,Sn<0.3,Fe<1.3,AI 余量JISH5302A038303.3压铸件尺寸压铸件的几何形状和尺寸应符合铸件图的规定。3.4待加工表面用符号“”标明，尖头指向被加工面。例：0.5 表示该表面留有加工余量 0.5mm3.5表面质量3.5.1 铸件清理后的表面质量铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过 1.5mm。3.5.2 铸件不加工表面的质量3.5.2.1 不允许有裂纹,欠铸和任何穿透性缺陷。3.5.2.2 由于模具组合镶拼或受分型面影响而形成铸件表面高低不平的偏差,不得超过有关尺寸公差。3.5.2.3 推杆痕迹不得凸起,允许凹入铸件表面,深度不得超过该处壁厚的十分之一,并不超过 0.4mm。湖北德科雷米公司产品规范铝合金压铸件技术条件湖北德科雷米公司产品规范铝合金压铸件技术条件湖北德科雷米公司产品规范铝合金压铸件技术条件编号：ES-301版本：07页号：6/83.5.4.1 不允许有影响使用的局部铸态表皮存在。3.5.4.2 不允许有超过表 2 规定的孔穴存在。3.5.4.3 机械加工螺纹的表面质量头两扣不允许有任何缺陷,其余螺纹不允许超有过表 3 所规定的缺陷。表 2湖北德科雷米公司编号：ES-301产品规范铝合金压铸件技术条件版本：07页号：7/8湖北德科雷米公司产品规范铝合金压铸件技术条件中...
