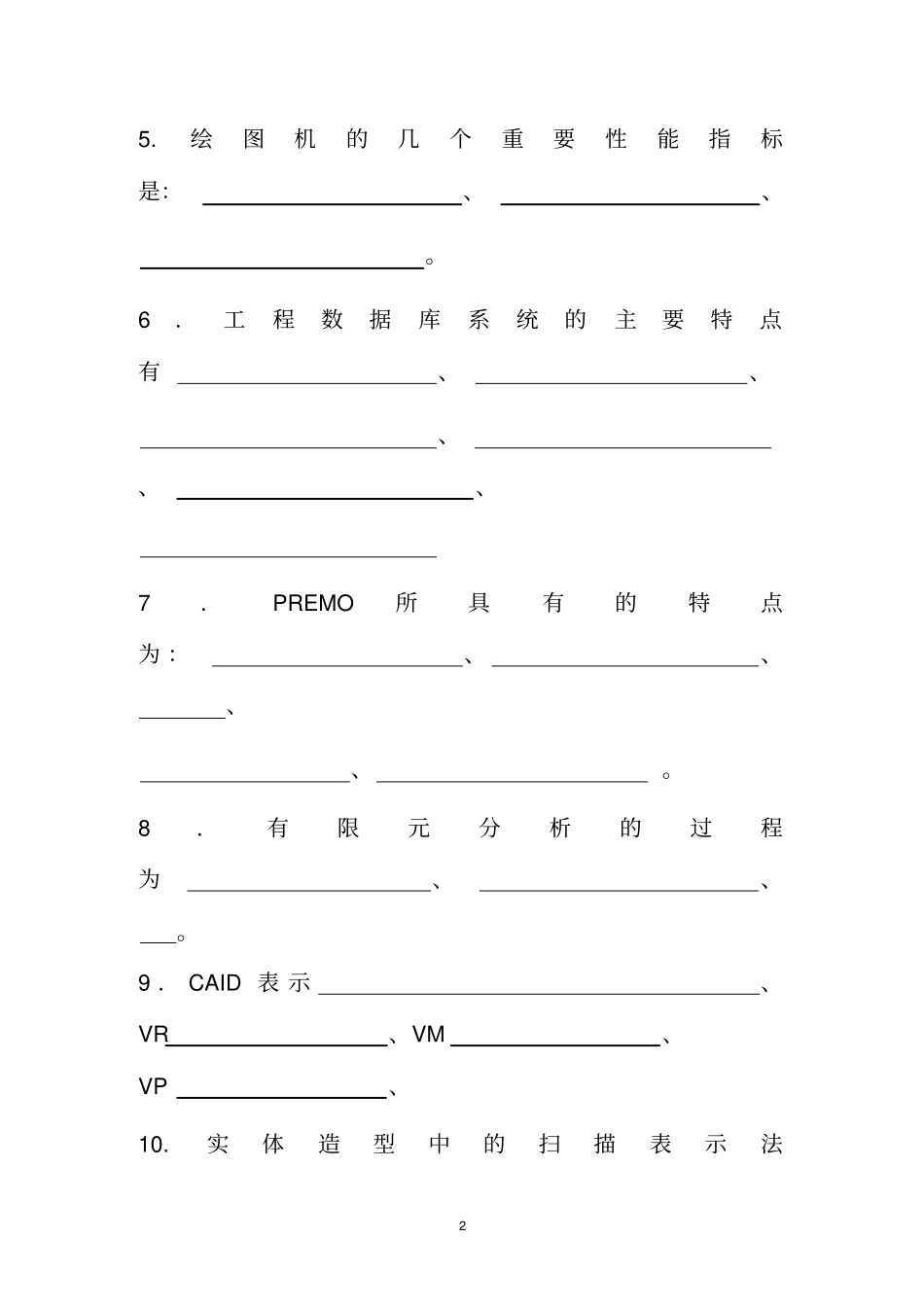

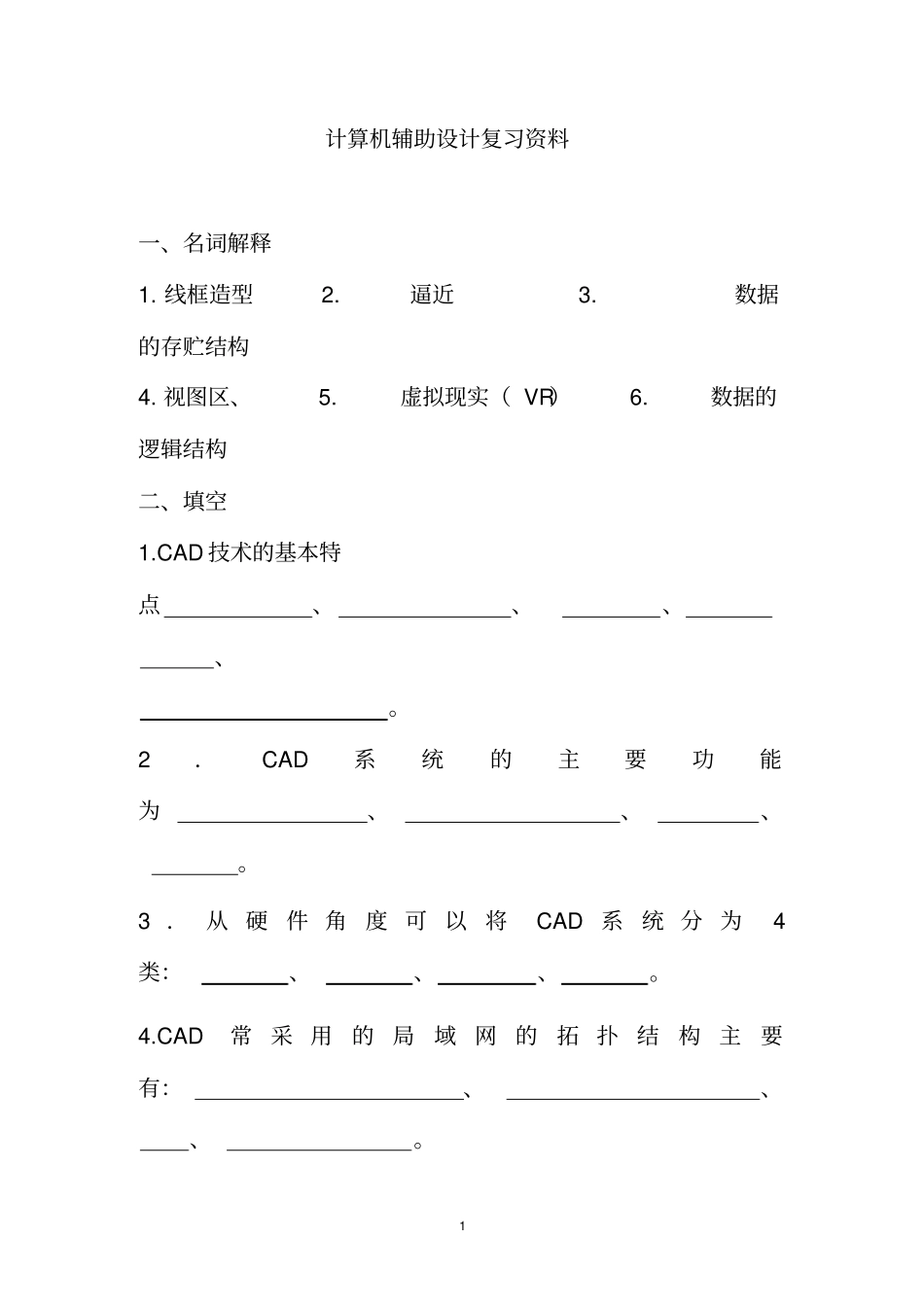

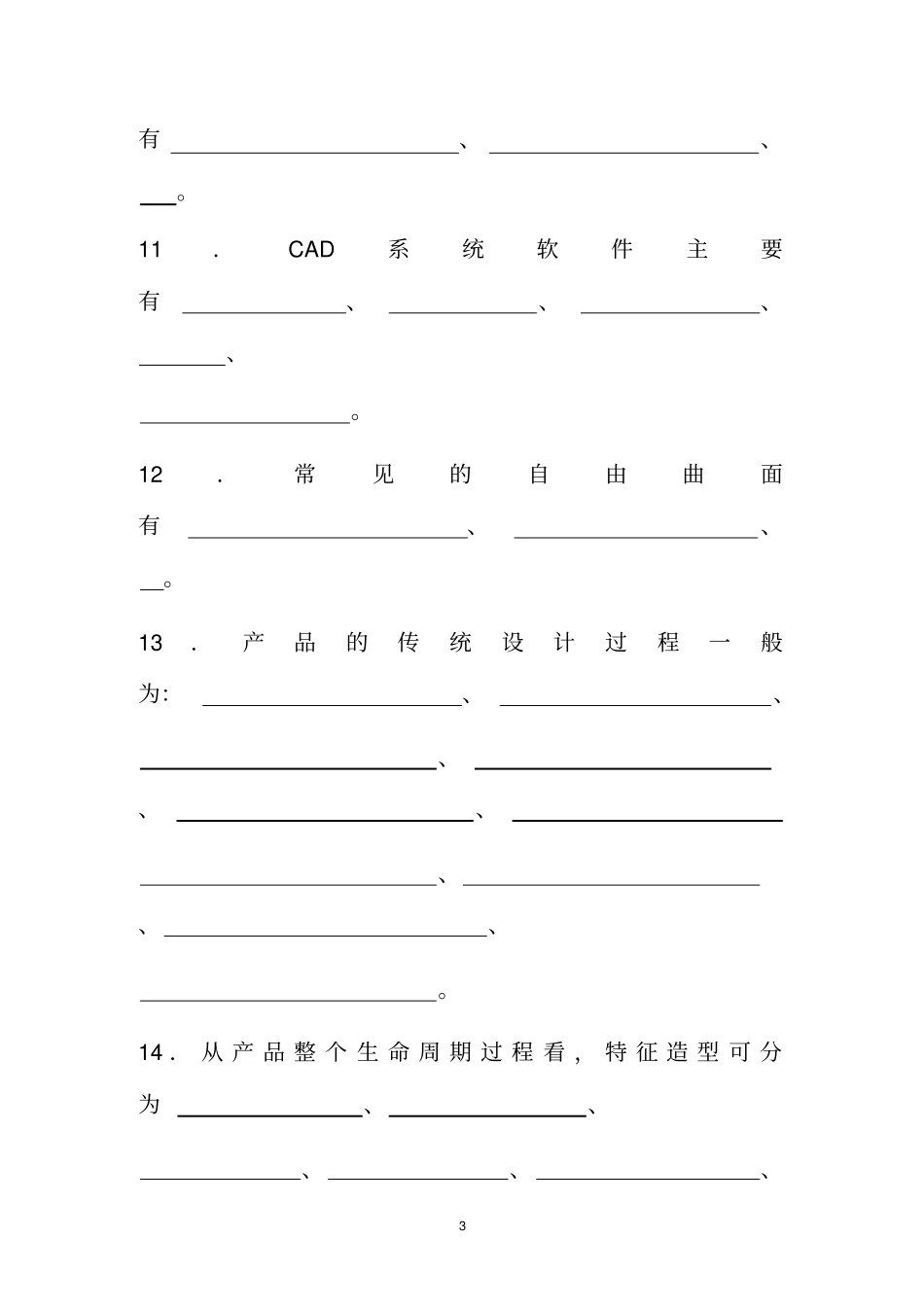

1 计算机辅助设计复习资料一、名词解释1. 线框造型 2.逼近 3.数据的存贮结构4. 视图区、 5.虚拟现实( VR) 6.数据的逻辑结构二、填空1.CAD 技术的基本特点、、、、。2.CAD系统的主要功能为、、、。3 . 从 硬件 角度 可 以将CAD系统 分 为4类:、、、。4.CAD常采 用的局域网的拓 扑结构主要有:、、、。2 5.绘图机的几个重要性能指标是:、、。6.工程数据库系统的主要特点有、、、、、7.PREMO所具有的特点为 :、、、、。8.有限元分析的过程为、、。9 . CAID 表 示、VR 、VM 、VP 、10.实体造型中的扫描表示法3 有、、。11.CAD系统软件主要有、、、、。12.常见的自由曲面有、、。13.产品的传统设计过程一般为:、、、、、、、、。14 . 从 产 品 整 个 生 命 周 期 过 程 看 , 特 征 造 型 可 分为、、、、、4 。三、简答题1.在 CAD技术发展过程中大致可分为哪几个阶段?其中大发展阶段主要特色表现为什么?2.CAD技术在工程中主要应用于哪些领域?(只需举出5 个领域)3.简述曲面造型的优缺点4.分析图形变换矩阵T 各子矩阵的作用。5. 优化设计的一般过程大致有哪些?6.CAD系统的主要功能有哪些?7.论述 PHIGS 的含义。8.论述树的逻辑结构特点。sNMLrjihqfedpcbaT5 6 答案一.名词解释:1. 线框造型:以空间顶点、棱线表示的三维形体。用户需要逐点、逐线的构造模型,目的是用计算机代替手工绘图。2. 逼近:求出在几何形状上与给定型值点列的连接线相近似的曲线或曲面,称之为曲线或曲面的逼近。3. 数据的存贮结构:是数据元素在计算机存储设备中的表示与配置(也称数据的物理结构),常见的有顺序结构和链表结构。4. 视图区:任何小于或等于屏幕的区域都称为试图区。视图区可有用户在屏幕中用设备坐标来定义。5. 虚拟现实( VR):采用计算机技术生成的一个逼真的,具有视、听、触、嗅、味等多种感知的虚拟环境,置身与该环境中的人可以通过各种传感交互设备与这一虚构的现实进行相互作用,达到彼此交替更迭,融为一体的过程。6.数据的逻辑结构:是抽象的数据元素之间的逻辑关系,常见的数据的逻辑结构有线性表、数组、树和图四种。二、填空答案:1. 人机配合、 取长补短、即时观察、 即时修改、 图入图出、随用随取。7 2. 建立几何模型、工程分析、 设计审查与评价、自动绘图3 主机系统、小型机系统、工程工作站系统、微机系统。4.星网、环网、总线网...
