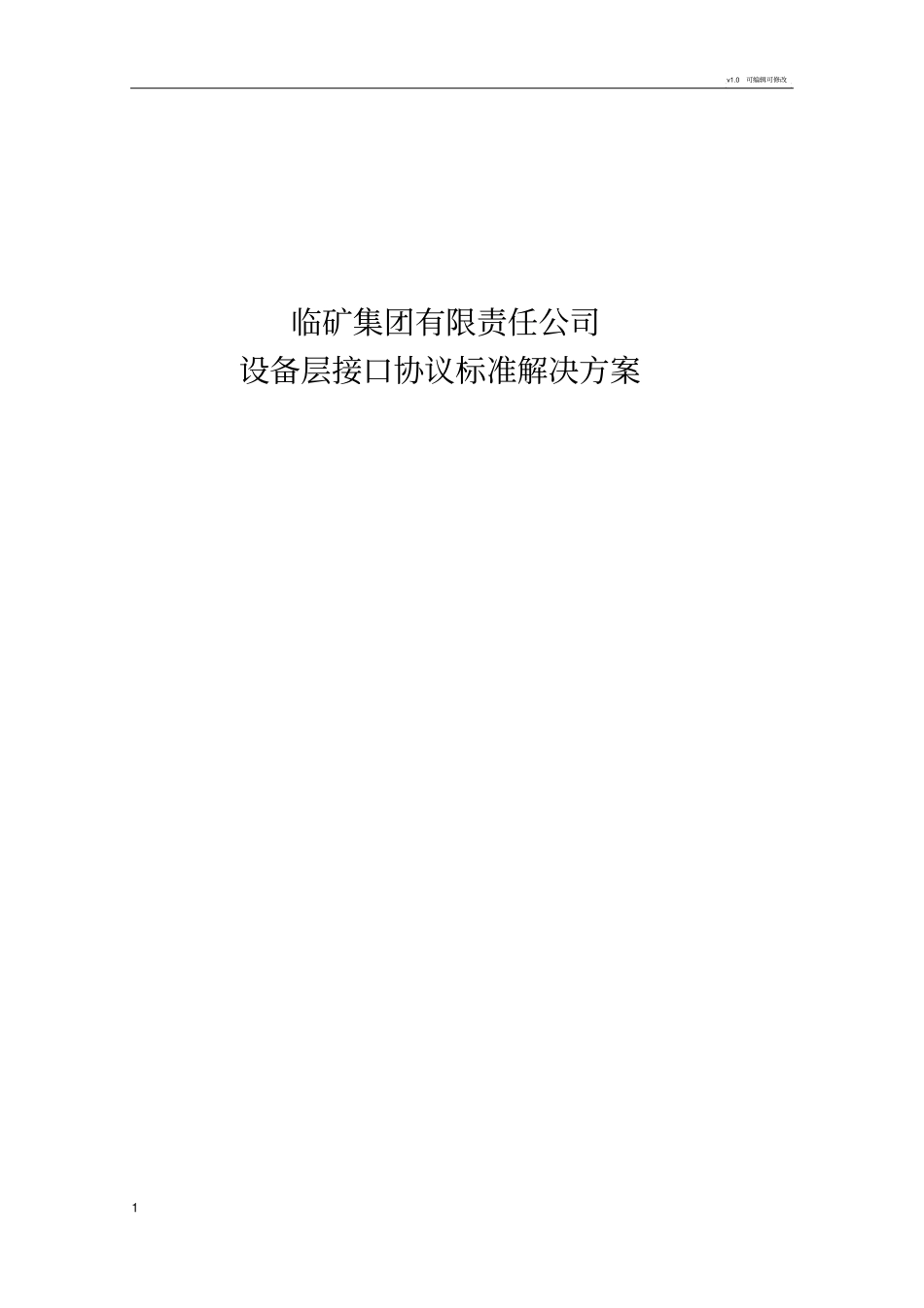

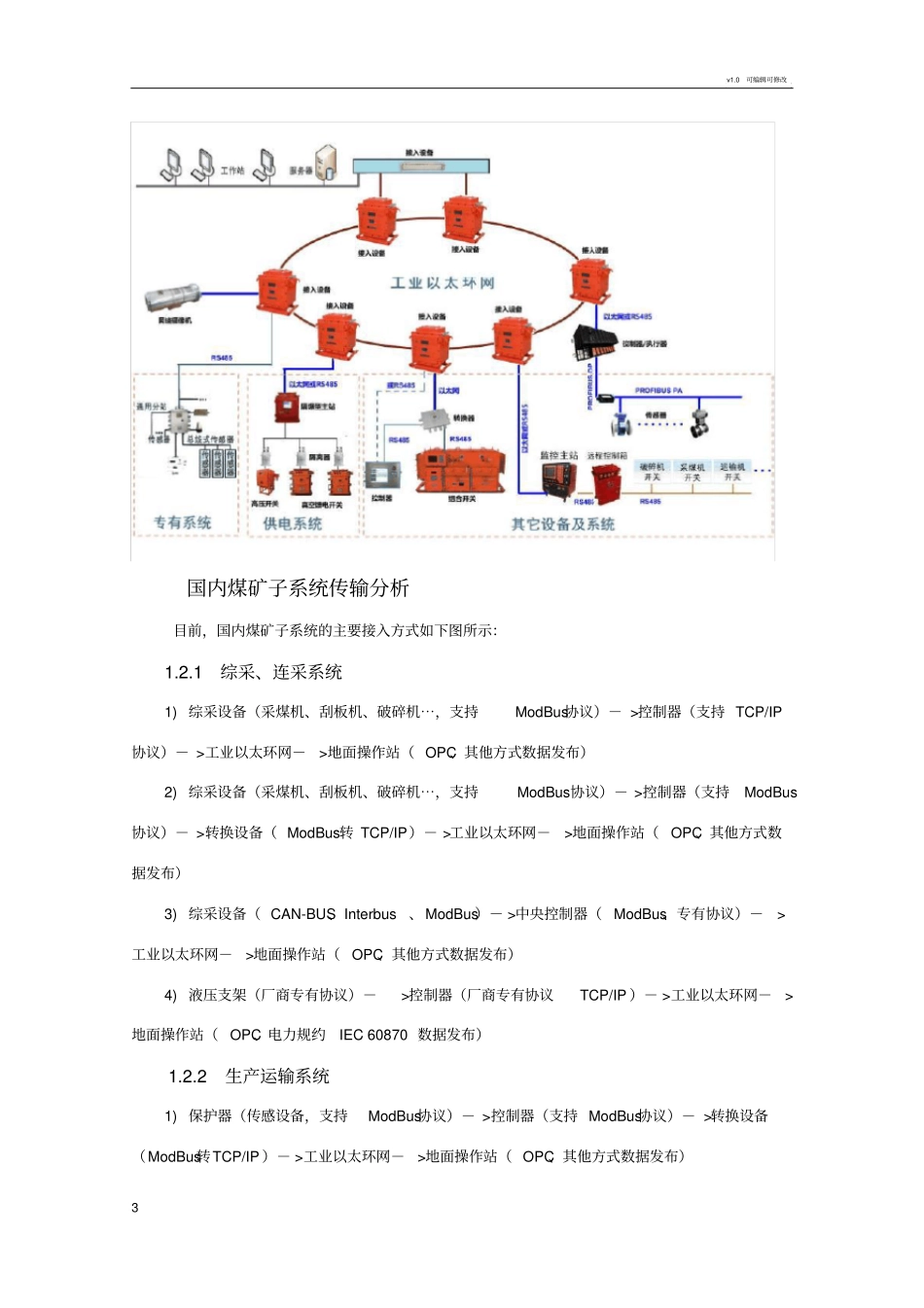

v1.0 可编辑可修改1 临矿集团有限责任公司设备层接口协议标准解决方案v1.0 可编辑可修改2 1 国内煤矿设备层传输现状分析随着计算机技术、通信技术和控制技术的发展,传统的控制领域正经历着一场前所未有的变革,开始向网络化方向发展。控制系统的结构从最初的CCS(计算机集中控制系统),到第二代的 DCS(分散控制系统),发展到现在流行的FCS(现场总线控制系统)及工业以太环网。通常考虑将控制系统网络化,主要将网络化与现场总线联系在一起。在控制领域较有影响的现场总线系统有:Profibus、CAN、HART,以及 RS485的总线网络等传输方式,而在煤矿主要采用的也大都是这种方式。对于专有系统如安全监测系统、人员定位系统、调度通信系统等,国内煤矿都采用都还是各个厂家各自为政、各自组网、专用且不开放传输协议。统一标准制定的必要性在40年代,过程控制是基于3~15PSI的气动标准信号。其后,由于4~20mA模拟信号的使用,使得模拟控制器得到了广泛应用,但是并不是所有的传感仪表和驱动装置都使用统一的4~20mA信号。 70年代,由于在检测、模拟控制和逻辑控制领域率先使用了计算机,从而产生了集中控制。进入80年代,由于微处理器的出现,促使工业仪表进入了数字化和智能化的时代,4~20mA模拟信号传输逐步被数字化通信代替,加之分布式控制以及网络技术的迅速发展,促进了控制、调度、优化、决策等功能一体化的发展。然而由于检测、变送、执行等机构大都采用模拟信号连接,其传送方式是一对一结构,这使得接线复杂,工程费用高,维护困难,而信号传输精度底,易受干扰,仪表互换性差,这都阻碍了上层系统的功能发挥。另一方面,由于智能仪表的功能远远超过了现场模拟仪表,如对量程和零点进行远方设定,仪表工作状态实现自诊断,能进行多参数测量和对环境影响的补偿等。由此可见,智能仪表和控制系统的发展,都要求上层系统和现场仪表实现数字通信。但是由于商业利润、技术垄断等原因,现场总线产品仍然是百花齐放的局面,这对降低系统成本,扩大应用范围产生不利影响。因此,我们考虑将Internet及其相关技术集成到现有控制系统中,利用Internet上开放的、并且己经成熟的技术对现有的控制系统进行升级改造,加快工业企业的信息-控制一体化进程,制定统一的传输标准,即为可行的问题解决方案。v1.0 可编辑可修改3 国内煤矿子系统传输分析目前,国内煤矿子系统的主要接入方式如下图所示:1.2.1 综采、连采系统1) 综采设备(采煤机...
