设计拔叉零件的机械加工工艺规程及工艺装备

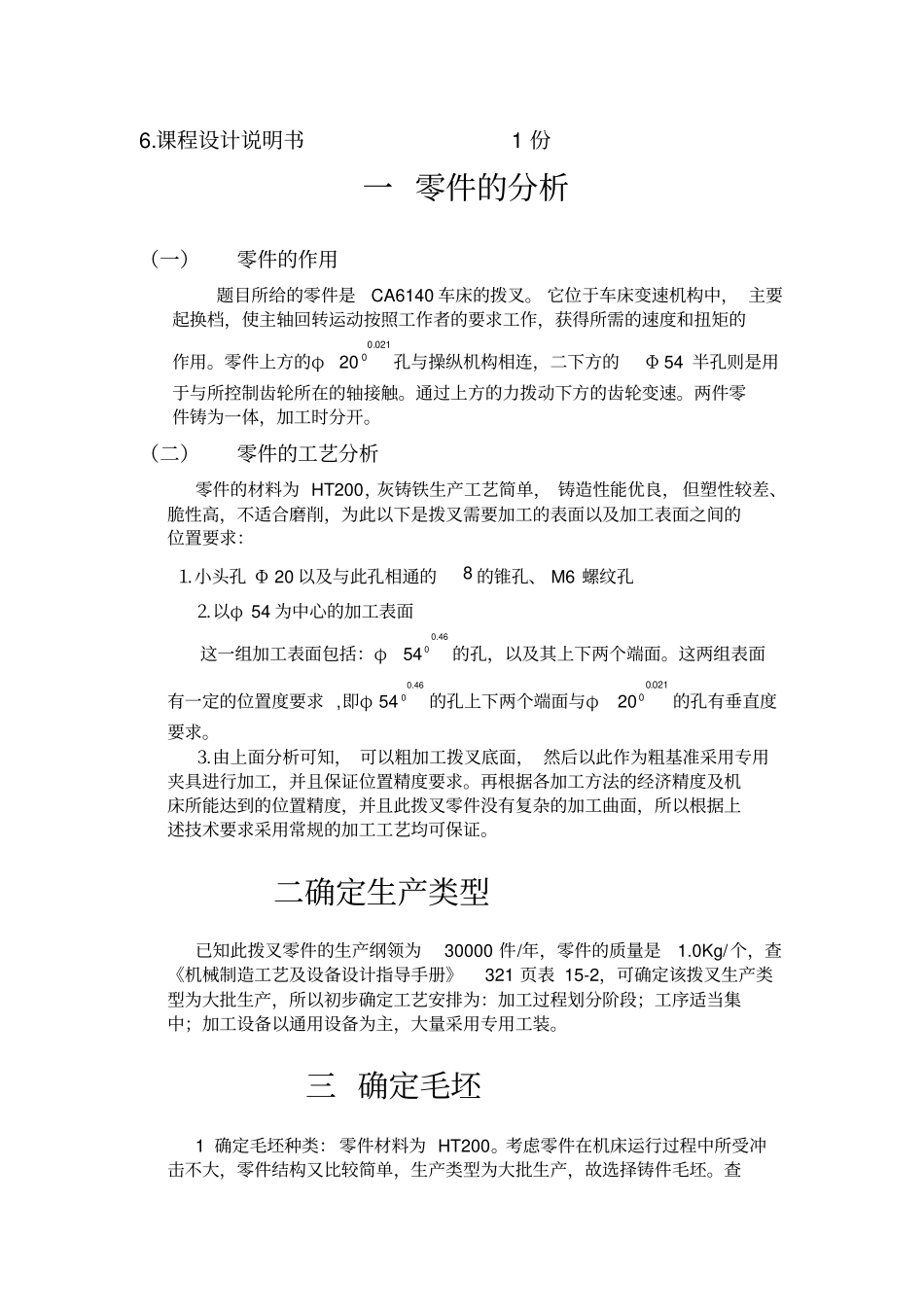

机械制造工艺课程设计说明书设计题目：设计拔叉零件的机械加工工艺规程及工艺装备专业：机械工程及自动化指导老师：学生：学号：200706040000 成都理工大学2010.12.20 机械制造工艺学课程设计任务书题目 : 设计 ”CA6140 车床拨叉 ”零件的机械加工工艺规则及工艺装备拨叉零件 831008 生产纲领 30000 件/年。内容 ：1.零件图1 张2.毛坯图1 张3.机械加工工艺过程综合卡片1 张4.结构设计装配图1 张5.结构设计零件图1 张6.课程设计说明书1 份一 零件的分析（一）零件的作用题目所给的零件是CA6140 车床的拨叉。 它位于车床变速机构中， 主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的φ20021.00孔与操纵机构相连，二下方的Φ 54 半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（二）零件的工艺分析零件的材料为 HT200，灰铸铁生产工艺简单， 铸造性能优良， 但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：⒈小头孔 Φ 20 以及与此孔相通的8 的锥孔、 M6 螺纹孔⒉以φ 54 为中心的加工表面这一组加工表面包括：φ540.460的孔，以及其上下两个端面。这两组表面有一定的位置度要求 ,即φ 540.460的孔上下两个端面与φ20021.00的孔有垂直度要求。⒊由上面分析可知， 可以粗加工拨叉底面， 然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。二确定生产类型已知此拨叉零件的生产纲领为30000 件/年，零件的质量是1.0Kg/个，查《机械制造工艺及设备设计指导手册》321 页表 15-2，可确定该拨叉生产类型为大批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。三 确定毛坯1 确定毛坯种类： 零件材料为 HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，故选择铸件毛坯。查《机械制造工艺及设备设计指导手册》324 页表 15-5 选用铸件尺寸公差等级CT9 级。2 确定铸件加工余量及形状：机械制造工艺及设备设计指导手册》325 页表 15-7，选用加工余量为MA-G级，并查表 15-8 确定各个加工面的铸...
