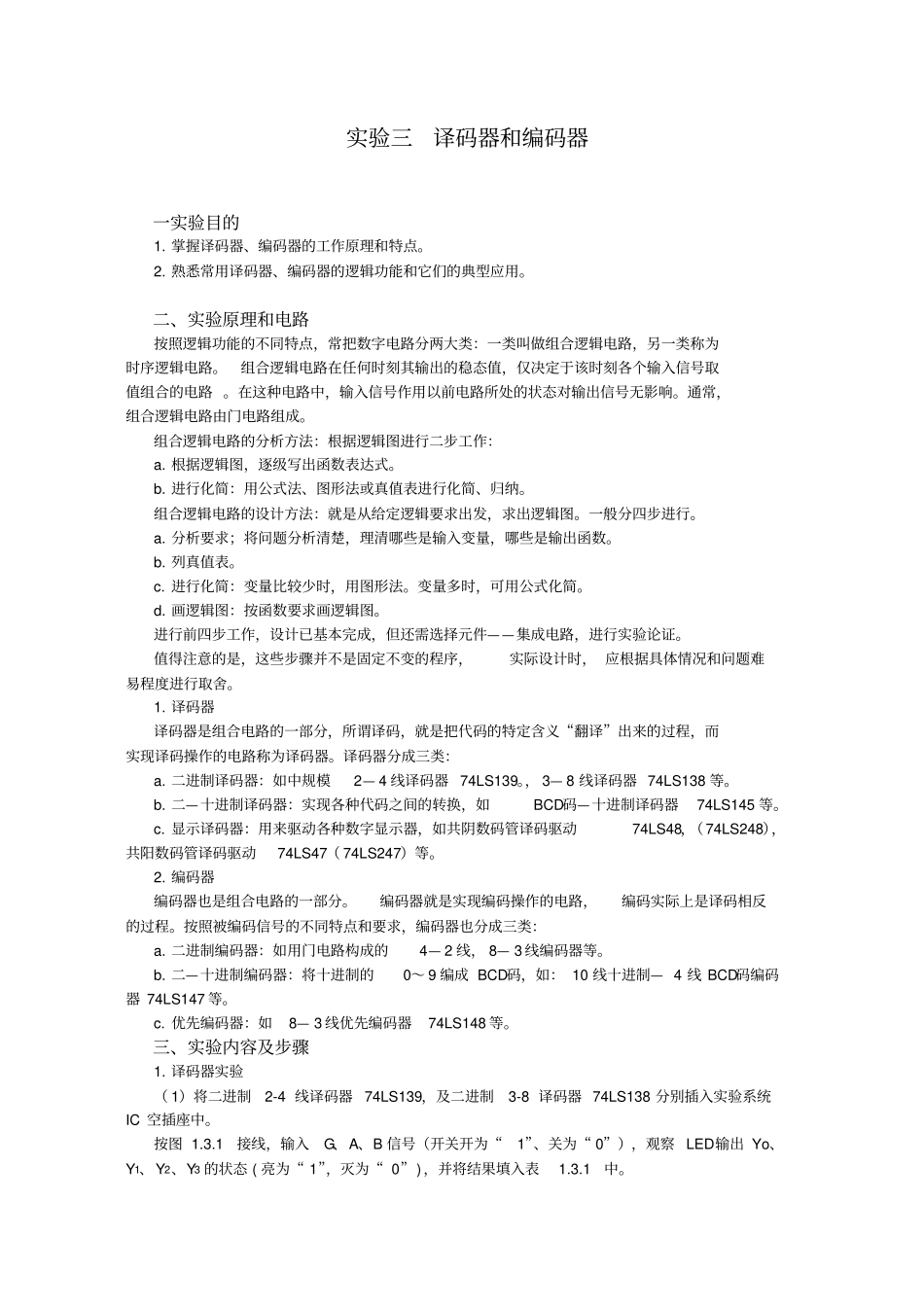

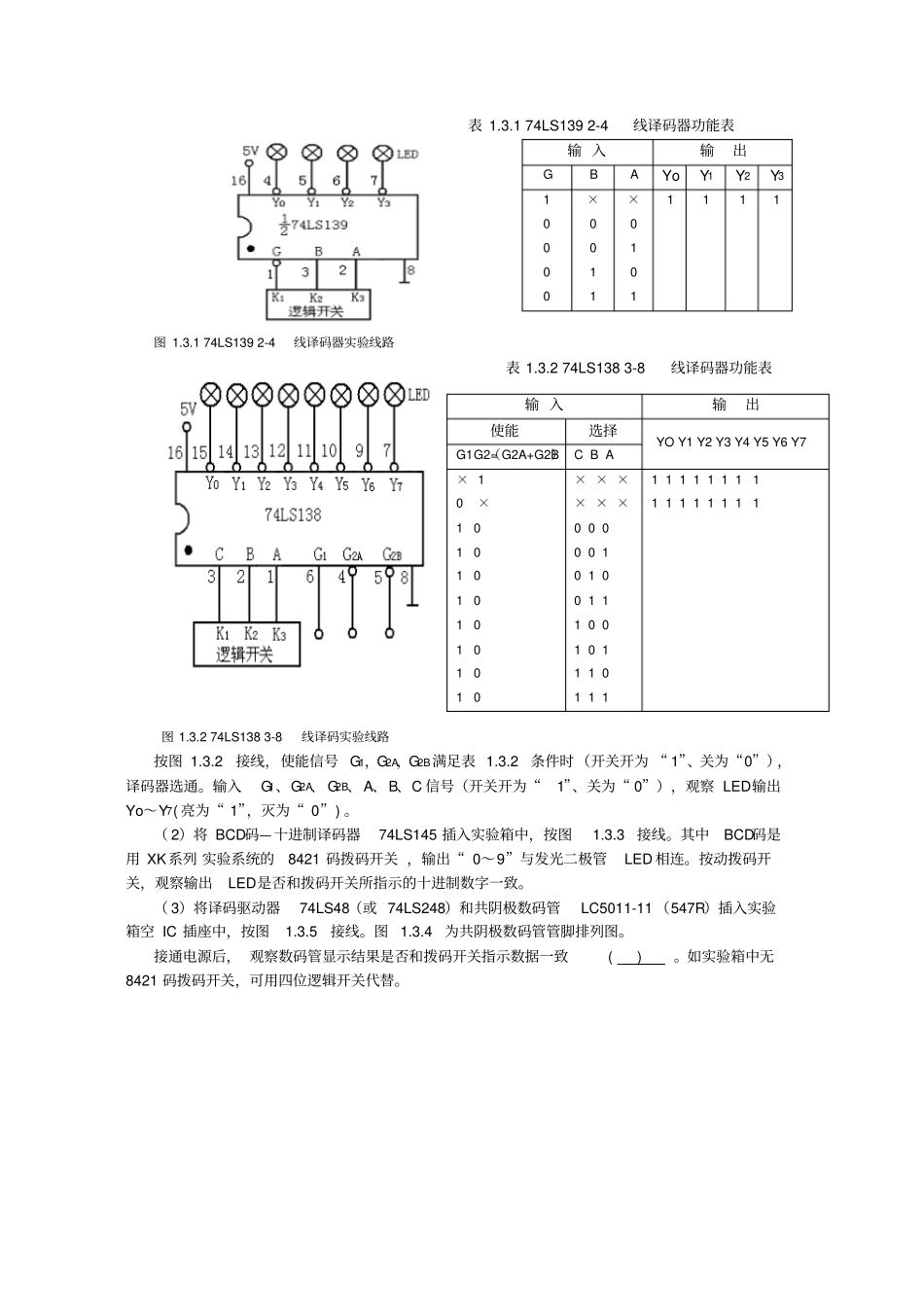

实验三译码器和编码器一实验目的1. 掌握译码器、编码器的工作原理和特点。2. 熟悉常用译码器、编码器的逻辑功能和它们的典型应用。二、实验原理和电路按照逻辑功能的不同特点，常把数字电路分两大类：一类叫做组合逻辑电路，另一类称为时序逻辑电路。组合逻辑电路在任何时刻其输出的稳态值，仅决定于该时刻各个输入信号取值组合的电路 。在这种电路中，输入信号作用以前电路所处的状态对输出信号无影响。通常，组合逻辑电路由门电路组成。组合逻辑电路的分析方法：根据逻辑图进行二步工作：a. 根据逻辑图，逐级写出函数表达式。b. 进行化简：用公式法、图形法或真值表进行化简、归纳。组合逻辑电路的设计方法：就是从给定逻辑要求出发，求出逻辑图。一般分四步进行。a. 分析要求；将问题分析清楚，理清哪些是输入变量，哪些是输出函数。b. 列真值表。c. 进行化简：变量比较少时，用图形法。变量多时，可用公式化简。d. 画逻辑图：按函数要求画逻辑图。进行前四步工作，设计已基本完成，但还需选择元件——集成电路，进行实验论证。值得注意的是，这些步骤并不是固定不变的程序，实际设计时， 应根据具体情况和问题难易程度进行取舍。1. 译码器译码器是组合电路的一部分，所谓译码，就是把代码的特定含义“翻译”出来的过程，而实现译码操作的电路称为译码器。译码器分成三类：a. 二进制译码器：如中规模2— 4 线译码器 74LS139。， 3— 8 线译码器 74LS138 等。b. 二—十进制译码器：实现各种代码之间的转换，如BCD码—十进制译码器74LS145 等。c. 显示译码器：用来驱动各种数字显示器，如共阴数码管译码驱动74LS48，（74LS248），共阳数码管译码驱动74LS47（ 74LS247）等。2. 编码器编码器也是组合电路的一部分。编码器就是实现编码操作的电路，编码实际上是译码相反的过程。按照被编码信号的不同特点和要求，编码器也分成三类：a. 二进制编码器：如用门电路构成的4— 2 线， 8— 3 线编码器等。b. 二—十进制编码器：将十进制的0～ 9 编成 BCD码，如： 10 线十进制— 4 线 BCD码编码器 74LS147 等。c. 优先编码器：如8— 3 线优先编码器74LS148 等。三、实验内容及步骤1. 译码器实验（ 1）将二进制2-4 线译码器 74LS139，及二进制3-8 译码器 74LS138 分别插入实验系统IC 空插座中。按图 1.3.1接线，输入G、A、B 信号（开关开为“1”、关为“ 0”），观察 LED输出 Yo、Y1、Y2、Y3 的...
