译码器试验报告

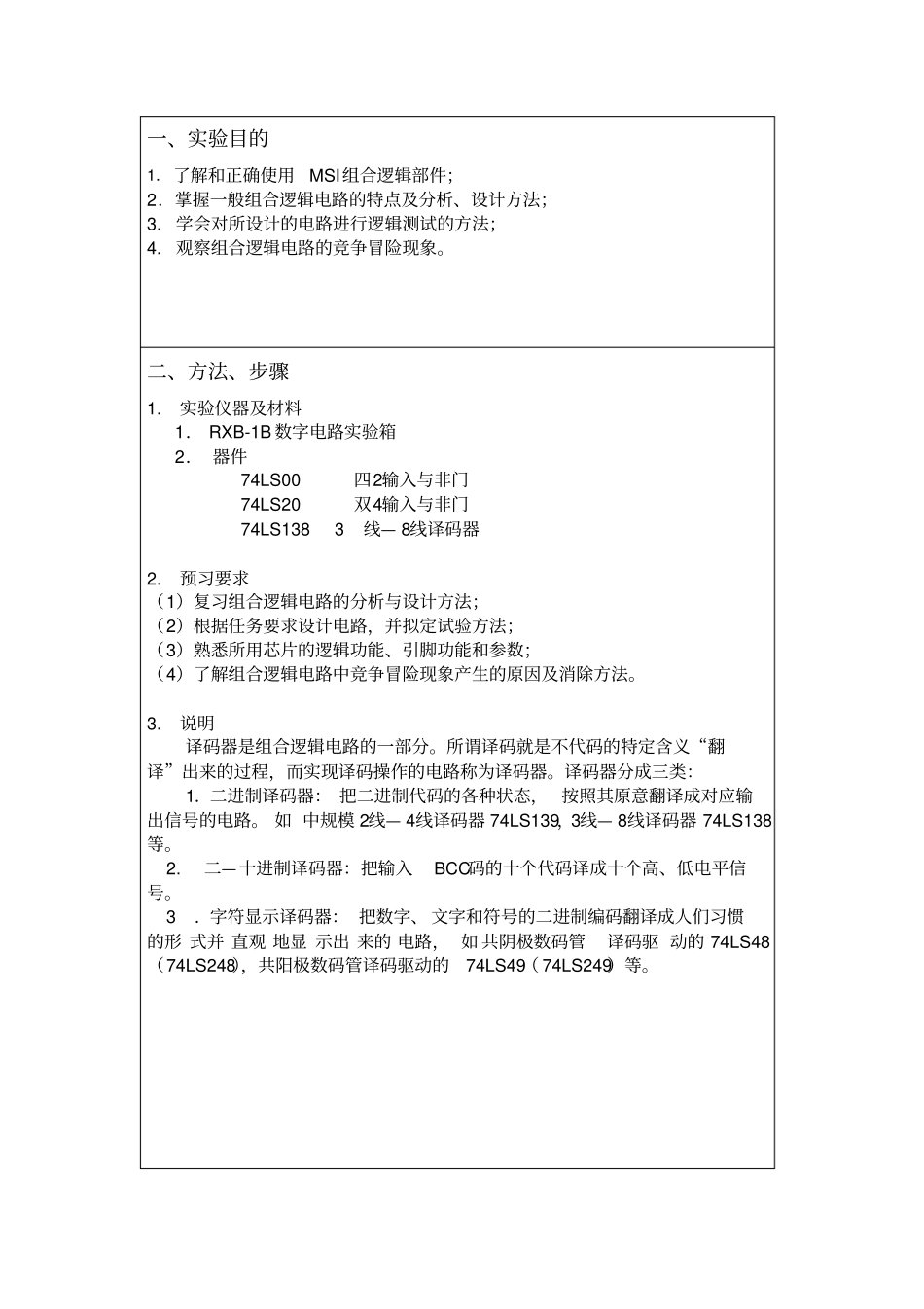

译码器实验报告深 圳 大 学 实 验 报 告实验课程名称：数字电路实验实验项目名称：译码器学院：信息工程学院报告人：许泽鑫学号： 2015130091 班级：2 班同组人：指导教师：张志朋老师实验时间：2016-10-11 实验报告提交时间：2016-10-25 一、实验目的1．了解和正确使用MSI组合逻辑部件；2．掌握一般组合逻辑电路的特点及分析、设计方法；3. 学会对所设计的电路进行逻辑测试的方法；4. 观察组合逻辑电路的竞争冒险现象。二、方法、步骤1.实验仪器及材料1． RXB-1B 数字电路实验箱2． 器件74LS00 四2输入与非门74LS20 双4输入与非门74LS138 3线— 8线译码器2.预习要求（1）复习组合逻辑电路的分析与设计方法；（2）根据任务要求设计电路，并拟定试验方法；（3）熟悉所用芯片的逻辑功能、引脚功能和参数；（4）了解组合逻辑电路中竞争冒险现象产生的原因及消除方法。3.说明译码器是组合逻辑电路的一部分。所谓译码就是不代码的特定含义“翻译”出来的过程，而实现译码操作的电路称为译码器。译码器分成三类：1．二进制译码器： 把二进制代码的各种状态， 按照其原意翻译成对应输出信号的电路。 如 中规模 2线— 4线译码器 74LS139，3线— 8线译码器 74LS138等。 2.二—十进制译码器：把输入BCC码的十个代码译成十个高、低电平信号。 3．字符显示译码器： 把数字、 文字和符号的二进制编码翻译成人们习惯的形 式并 直观 地显 示出 来的 电路， 如 共阴极数码管译码驱 动的 74LS48（74LS248），共阳极数码管译码驱动的74LS49（ 74LS249）等。三、实验任务、步骤任务一：测试 3线— 8线译码器 74LS138逻辑功能将一片 3线— 8线译码器 74LS138插入 RXB-1B 数字电路实验箱的IC 空插座中，按图 3-15接线。 A0、A1、A2、STA、STB、STC 端是输入端，分别接至数字电路实验箱的任意6个电平开关。 Y7、Y6、Y5、Y4、Y3、 Y2、Y1、Y0 输出端，分别接至数字电路实验箱的电平显示器的任意8个发光二极管的插孔 8号引脚地接至 RXB — IB 型数字电路实验箱的电源 “”，16号引脚 +5V接至 RXB-1B 数字电路实验箱的电源“+5V”。按表 3-2中输入值设置电平开关状态，观察发光二极管（简称LED ）的状态，并将结果填入表中。根据实验数据归纳出 74LS138芯片的功能。表3-2 3线－ 8线译码器 74LS138功能表输入输出使能选择0Y1Y2Y3Y4Y5Y6Y7YASTCBSTSAA2 A1 A0 X 1 0 X 1 0 1 0 1 0 1...
