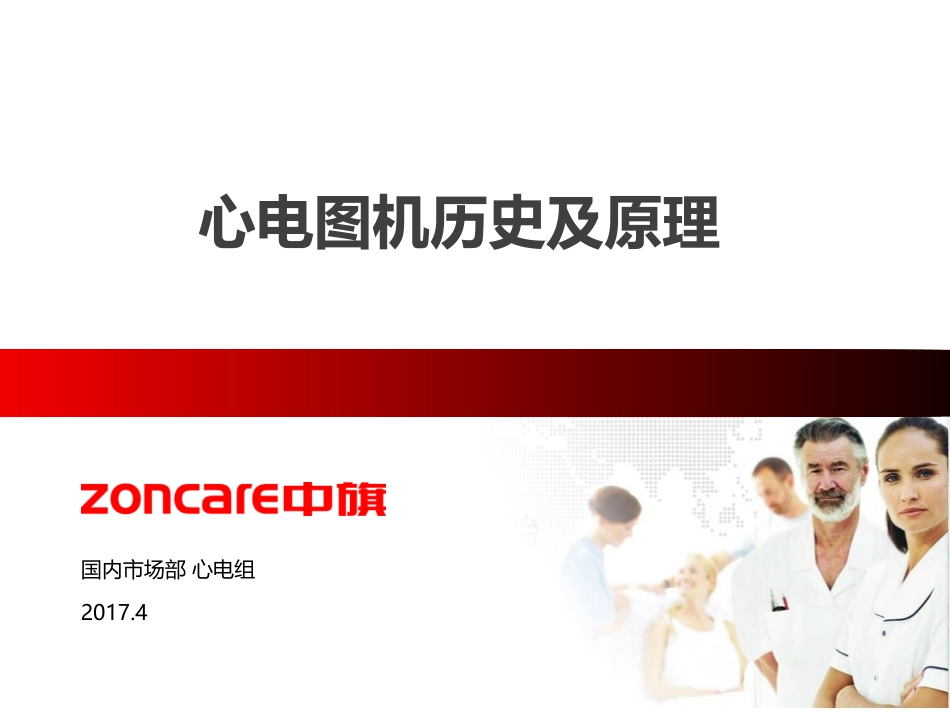

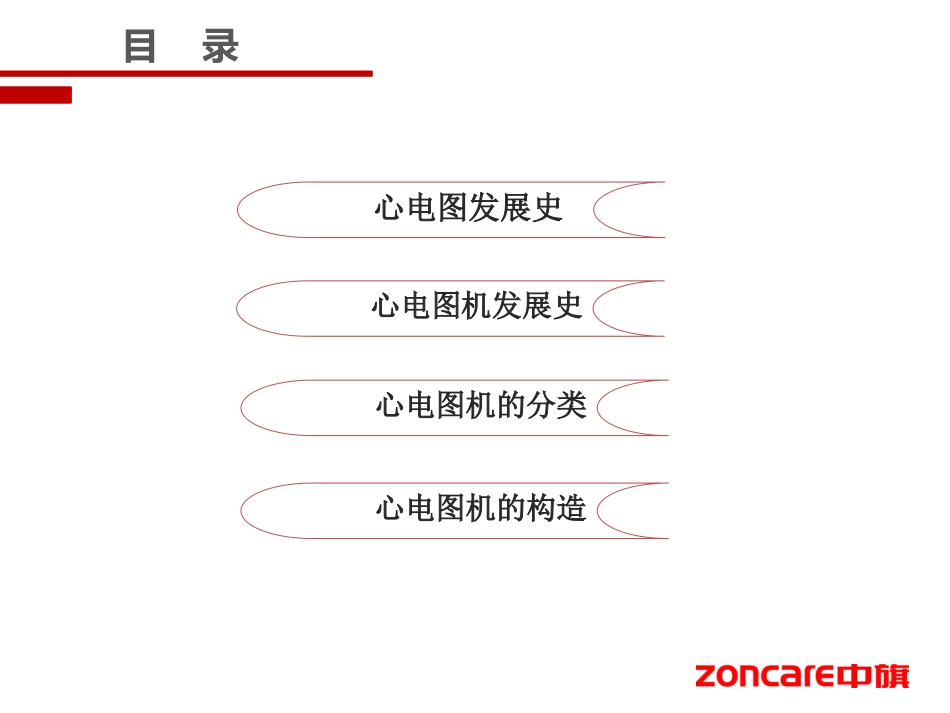

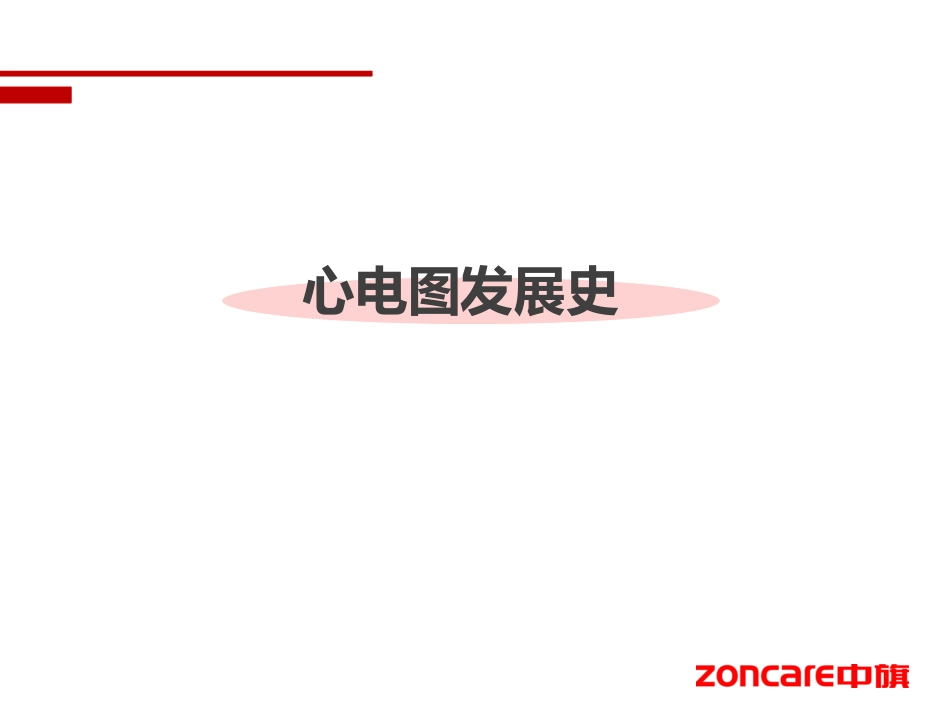

心电图机历史及原理国内市场部心电组2017.4目录心电图发展史心电图机发展史心电图机的分类心电图机的构造心电图发展史心电图发展史18世纪~1875年发现生物电的存在，并证实了心脏收缩伴随电活动产生心电图发展史18世纪，人类最早的电击感受实验莱顿大学的学者马申布罗克亲自将自己的双手用导线连接到莱顿瓶上，记录了被电击的感受，是人类对电的最早亲身感受性实验。心电图发展史伽伐尼18世纪下半叶，电可导致生物神经冲动传导意大利波伦亚大学的解剖和外科学教授伽伐尼，在解剖青蛙时，注意到用电刺激青蛙的神经，会导致其肌肉的收缩，他认为这是一种生物电现象。心电图发展史19世纪上半叶，肌肉电流的发现意大利的物理学和生理学家马泰乌奇自1832年始，进行了一系列有关蛙肌肉收缩方面的试验。第一次探测到在损伤和未损伤的肌肉之间存在一种电流，他称之为“肌肉电流”。心电图发展史1849年，第一台测试电位变化仪被发明在德国，迪布瓦·雷蒙提出了“动作电位”的概念。迪布瓦·雷蒙于设计了第一台测试电位变化的仪器，称作周期断流器或称电流断续器。心电图发展史科里克尔米勒1855年，证实了心脏电活动与心脏收缩有关德国沃尔兹堡的两位学者科里克尔和米勒研究了蛙心的动作电位，证实了心脏电活动与心脏收缩有关（兴奋-收缩偶联）。心电图发展史1875年，可用于记录生物电的汞毛细管电流计被发明法国物理学家，诺贝尔物理奖得主李普曼发明了一种极灵敏的汞毛细管电流计，非常适合于记录迅速变化着的生物电活动。1887~1942年描记出心电波形，并完善了心电导联体系心电图发展史心电图发展史B：毛细管静电计核心组成；C：首例心电图（仅有心室V1、V2波）1887年，人类第一例心电图【心电图先驱：沃勒（Waller）】英国皇家学会玛丽医院举行了一场具有划时代意义的科学演示：该院生理学教授Waller在犬和人的心脏上应用毛细管静电计记录心电图。Waller当场成功记录了人类第一例心电图，该图中只有心室的V1、V2波，心房P波未能记录心电图发展史A：Einthoven；B：弦线式心电图机模式图；C：首例弦线式心电图机记录的心电图1903年，心电图的成型关运用于临床【心电图之父：Einthoven】1901年，Einthoven成功地用弦线式心电图机记录了第一份心电图，并将各波命名为P、Q、R、S、T、U波，这些命名沿用至今。1903年，Einthoven发表了《一种新电流计》的论文，并获广泛承认，其标志着心电图临床应用的时代已开始。心电图发展史1913年：标准双极肢体导联问世1906年，Einthoven提出双极肢体导联的概念；直到1913年，双极标准肢导心电图才正式问世，并独自应用了20年。心电图发展史1933年：威尔逊（Wilson）的单极导联心电图1920年，英国的刘易斯（Lewis）对双极肢导系统提出了质疑，并研究单极导联心电图技术；1933年由Wilson最终完成的单极导联心电图，至此，心电图导联系统已成为12导联系统。心电图发展史A：6个肢体导联；B：6个胸前导联1942年：标准12导联心电图最终完善1942年，戈德伯格（Goldberger）做了进一步研究，形成了沿用至今的单极加压肢体导联：aVL、aVR、aVF导联。【心电图的振幅一下子增加了一倍】至此，记录心电图的标准12导联系统全部推出。心电图发展史拓展学习双极胸导联，出现于10世纪70年代，目前已很少用；Nehb导联，以德国为主的一些欧洲国家仍在使用；头胸导联（HC），目前还处在探索阶段；Frank正交导联，还需要积累更多的资料和经验；此外还有F导联系统、食管导联、动态心电图导联、心电监测导联以及运动试验心电图导联。心电图机发展史心电图机发展史心电图机发展史1912年,弦线式心电图机，由剑桥大学生产，10年只生产了3台重600磅【约272公斤】一个强的磁场，一根极细的镀银石英丝【0.002毫米】，一部照明设备，一卷恒速移动的感光纸第一台心电图机心电图机发展史从１９３０年以后，逐步采用电子管代替“弦线型放大器”。在２０世纪中叶发明晶体管来取代电子管。２０世纪晚期又采用集成模块代替晶体管。庞大的心电图机→精巧、美观、实用的心电图机心电图机发展史20世纪最伟大的发现----半导体，让廉价且不失真放大电信号的心电图机成为可能，心电图从此由实验室转向...
