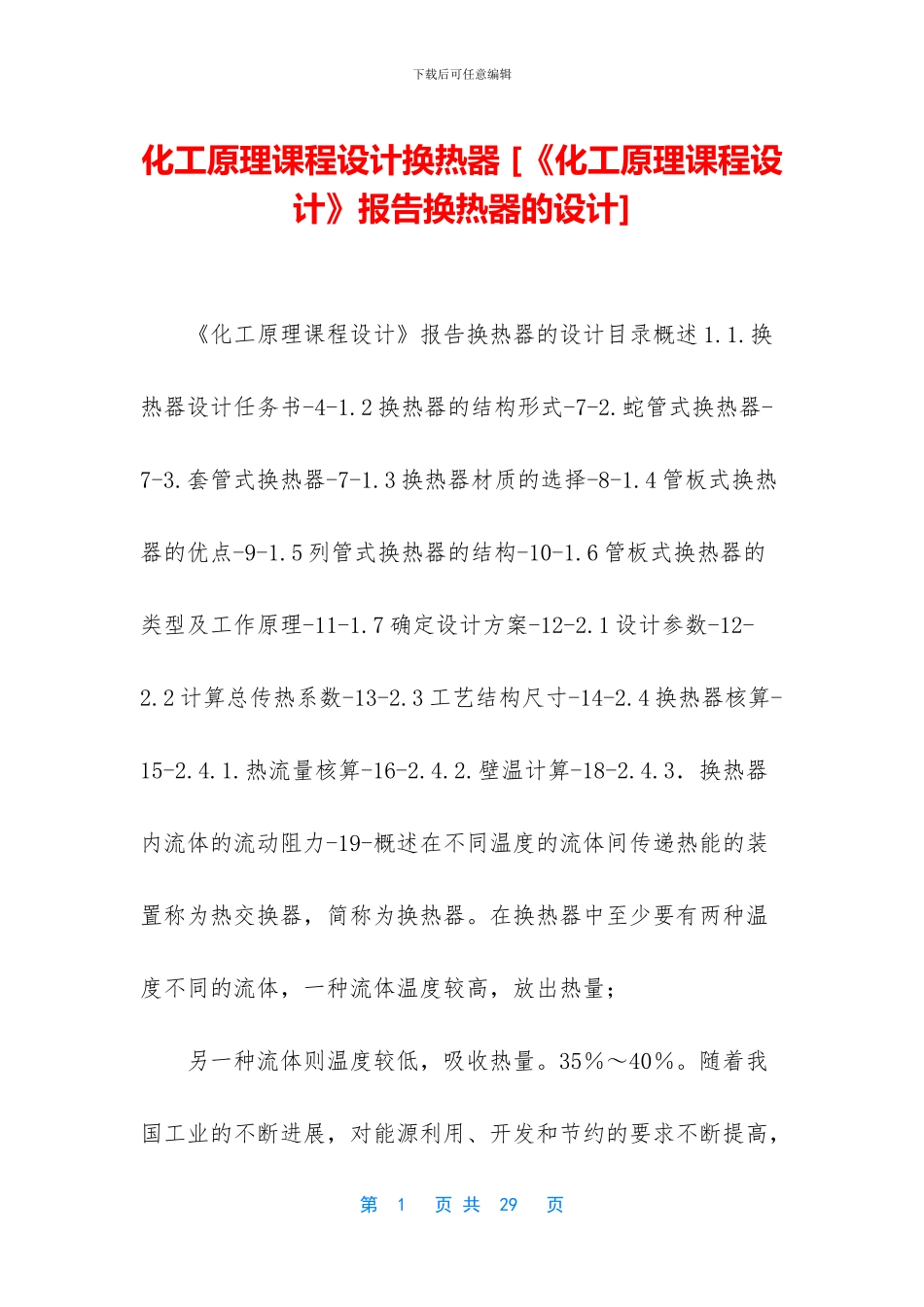

化工原理课程设计换热器

下载后可任意编辑化工原理课程设计换热器 [《化工原理课程设计》报告换热器的设计] 《化工原理课程设计》报告换热器的设计目录概述 1.1.换热器设计任务书-4-1.2 换热器的结构形式-7-2.蛇管式换热器-7-3.套管式换热器-7-1.3 换热器材质的选择-8-1.4 管板式换热器的优点-9-1.5 列管式换热器的结构-10-1.6 管板式换热器的类型及工作原理-11-1.7 确定设计方案-12-2.1 设计参数-12-2.2 计算总传热系数-13-2.3 工艺结构尺寸-14-2.4 换热器核算-15-2.4.1.热流量核算-16-2.4.2.壁温计算-18-2.4.3．换热器内流体的流动阻力-19-概述在不同温度的流体间传递热能的装置称为热交换器，简称为换热器。在换热器中至少要有两种温度不同的流体，一种流体温度较高，放出热量； 另一种流体则温度较低，吸收热量。35％～40％。随着我国工业的不断进展，对能源利用、开发和节约的要求不断提高，第 1 页 共 29 页下载后可任意编辑因而对换热器的要求也日益加强。换热器的设计、制造、结构改进及传热机理的讨论十分活跃，一些新型高效换热器相继问世。 随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器各有优缺点，性能各异。在换热器设计中，首先应根据工艺要求选择适用的类型，然后计算换热所需传热面积，并确定换热器的结构尺寸。 换热器按用途不同可分为加热器、冷却器、冷凝器、蒸发器、再沸器、深冷器、过热器等。 换热器按传热方式的不同可分为：混合式、蓄热式和间壁式。其中间壁式换热器应用最广泛，根据传热面的形状和结构特点又可分为管壳式换热器、板面式换热器和扩展表面式换热器（板翅式、管翅式等），如表 2-1 所示。 表 2-1 传热器的结构分类类型特点间壁式管壳式列管式固第 2 页 共 29 页下载后可任意编辑定管板式刚性结构用于管壳温差较小的情况（一般≤50℃），管间不能清洗带膨胀节有一定的温度补偿能力，壳程只能承受低压力浮头式管内外均能承受高压，可用于高温高压场合 U 型管式管内外均能承受高压，管内清洗及检修困难填料函式外填料函管间容易泄漏，不宜处理易挥发、易爆炸及压力较高的介质内填料函密封性能差，只能用于压差较小的场合釜式壳体上部有个蒸发空间用于再沸、蒸煮双套管式结构比较复杂，主要用于高温高压场合和固定床反应器中套管式能逆流操作，用于传热面较小的冷却器、冷凝器或预热器螺旋管式沉醉式用于管内流体的冷却、冷凝或管外流体的加热喷淋式只用于管...
