二极管,三极管部分习题集

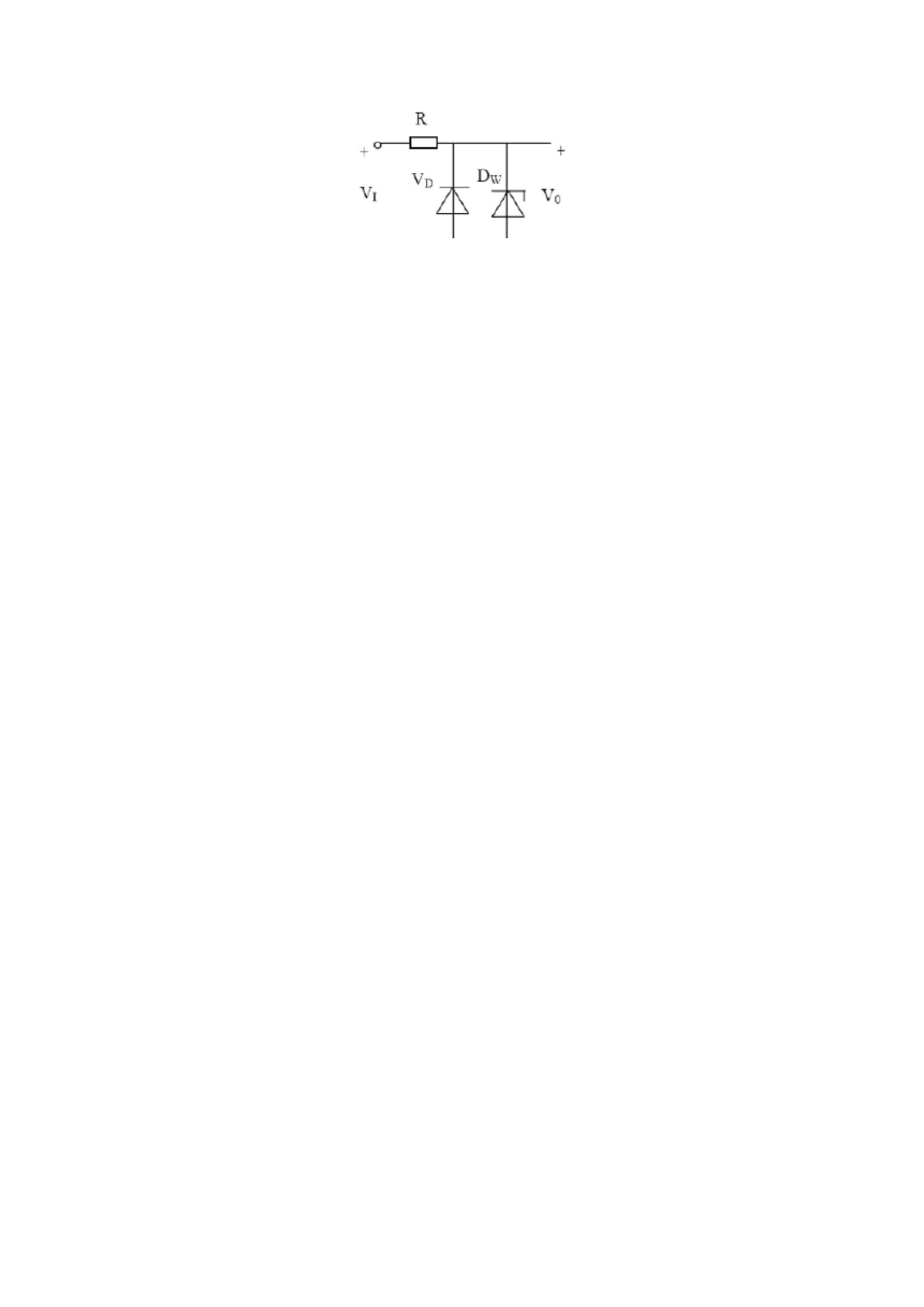

模拟电子技术部分习题及答案直流稳压电源项目一、二极管与三极管的基础知识二极管习题一、熟悉概念与规律I •半导体2.P 型半导体3.N 型半导体4.PN 结5. 单向导电性6. 整流二极管7. 稳压二极管8. 发光二极管9. 开关特性10. 三极管II.三极管的饱合特性12.三极管的截止特性13•三极管的放大特性二、理解与计算题1.当温度升高时，二极管的正向压降变小，反向击穿电压变小。2. 硅稳压二极管并联型稳压电路中，硅稳压二极管必须与限流电阻串联，此限流电阻的作用是(C――调压限流)。A、提供偏流 B、仅限流电流 C、兼有限流和调压两个作用3. 有两个 2CW15 稳压管，一个稳压值是 8V，另一个稳压值是 7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是(B――7.5V)。8V；B、7.5V；C、15.5V4. 稳压管 DW 稳压值为 5.3V,二极管 VD 正向压降 0.7V，当 VI 为 12V 时，DW 和 VD是否导通，V0 为多少？R 电阻的作用。㊀正弦交立ABClk2U1=20答：DW 和 VD 不导通，VO 为 5.3V,R 电阻的作用是分压限流。5.下图中 D1-D3 为理想二极管，A,B,C 灯都相同，试问哪个灯最亮?()6.在图所示的电路中，当电源 V=5V 时，测得 I=lmA。若把电源电压调整到 V=10V,则电流的大小将。A.I=2mAB.Iv2mAC.I>2mA7.图所示电路，设 Ui=sinst(V),V=2V,二极管具有理想特性，则输出电压 Uo 的波形应为图示图。8.________________________________________________图所示的电路中，Dz1 和 Dz2 为稳压二极管，其稳定工作电压分别为 6V 和 7V,且具有理想的特性。由此可知输出电压 Uo 为。ADI1J,0+lk^flUoI—.-9•二极管最主要的特性是，它的两个主要参数是反映正向特性的和反映反向特性的。10.图所示是一个输出 6V 正电压的稳压电路，试指出图中有哪些错误，并在图上加以改正。UoCU111.电路如图所示。已知 v2 有效值足够大，合理连线，构成 5V 的直流电源。12.桥式整流滤波电路，以知 v21=20X1.414Sinst(V)。在下列情况时，说明 Vo 端对应的直流电压平均值 Vo(av)应为多少。(1) 电容 C 因虚焊未接上。(2) 有电容但 RL 开路。(3) 整流桥中有一个二极管因虚焊断路，有电容 C,RL=g。13.设二极管正向电阻为零，反向电阻无穷大，判断如图所示电路的输出端电压：()A、—3V；B、—8V；C、5V；D、8V。14.如果电阻 R 的阻值为 1 千欧，问：二极管的电流正向电流为()(填空)15. PN 结...
